6.1.2.1 Pipetteveksler C&P20 P
Artikel-nr. 03103649-xx Pipetteveksler grundopbygning CP/all - kort
Artikel-nr. 03101503-xx Pipettemagasin 40xx med 20 garager
6
Fig. 6.1 - 6 Pipetteveksler for SIPLACE SpeedStar C&P20 P
6.1.2.2 Tekniske data
6
Pipetteveksler til SIPLACE SpeedStar
Mål (længde x bredde x højde) 314 mm x 94,5 mm x 68,6 mm
Antal pipettegarager 80
Antal pipettemagasiner 4
Pipettetyper 40xx
Pipetteskiftetid Ca. 2 s pr. pipette
Tryklufttilslutning 0,45 MPa (4,5 bar)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
276
6.1.2.3 Placering af pipettevekslerne til SIPLACE SpeedStar C&P 20 P på SX2-automaten
6

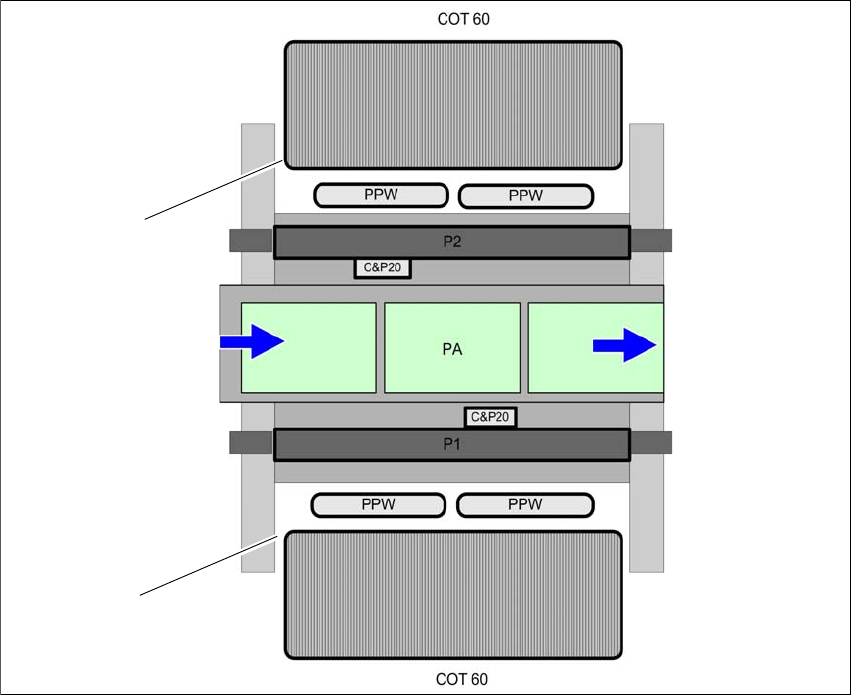

Fig. 6.1 - 7 Placering af pipettevekslerne til SIPLACE SpeedStar C&P 20 P - eksempel
(1) Komponentvogn på inderpositionen
(PPW) Pipetteveksler
(PA) Bestykningsområde
(1)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
277
6.1.2.4 Montage
Pipetteveksler er fastgjort på respektive komponentvogn.
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
6.1.2.5 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
6.1.2.6 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 8, side 278) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 8
, side 278). Løft magasinet ud af holderen.
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
BEMÆRK
Fyld magasinerne op uden for maskinen, og skift altid kun hele magasiner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
