00197894-03_UM_SX12-V2_DK.pdf - 第55页

Betjeningsvejledning SIPLACE SX1/SX2 2 Drifts sikkerhe d Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte 55 2.2.7.1 Høje temperaturer på SIPLACE CPP 2 Pos. 1 på fig. 2.2 - 1 1 , side 54 (antal pr . SIP…

100%1 / 372
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
54
2.2.7 Advarselsskilte på SIPLACE MultiStar CPP
2

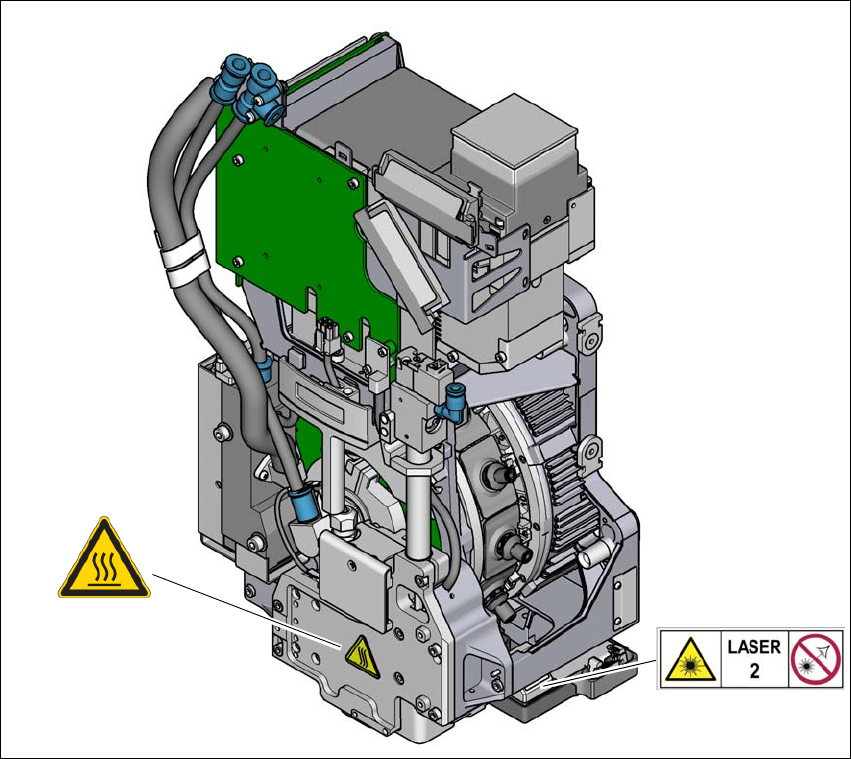

Fig. 2.2 - 11 Advarselsskilte på SIPLACE MultiStar CPP
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
Pos. W laser klasse 2, artikel-nr. 03134118-01
(1)
W Laser klasse 2
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
55

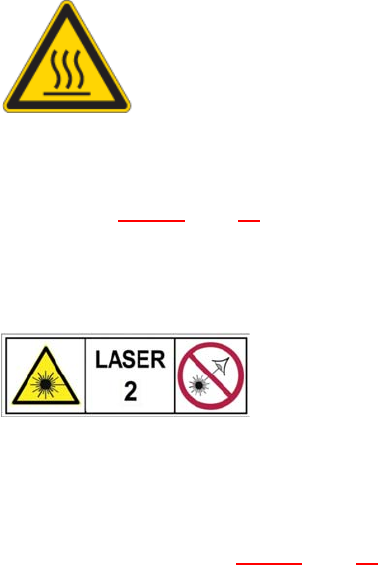

2.2.7.1 Høje temperaturer på SIPLACE CPP
2
Pos. 1 på fig. 2.2 - 11, side 54 (antal pr. SIPLACE CPP: 1)
2.2.7.2 Laser klasse 2 ved BE-sensoren
2
Pos. W laser klasse 2 i fig. 2.2 - 11, side 54, artikel-nr. 03134118-01 (antal pr. CPP: 1)
2
Høje temperaturer på SIPLACE CPP ved konstant drift
Forbrændingsfare pga. høje temperaturer!
Ved Z-drevet (lineær motor) kan der ved konstant drift og en omgivelsestem-
peratur på over 22°C forekomme høje overfladetemperaturer.
Pas på ved berøring af delene.
2
2
2
LASERSTRÅLING
Laser klasse 2
Iht. IEC 60825-1:2014
Kig ikke ind i strålen!
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
56

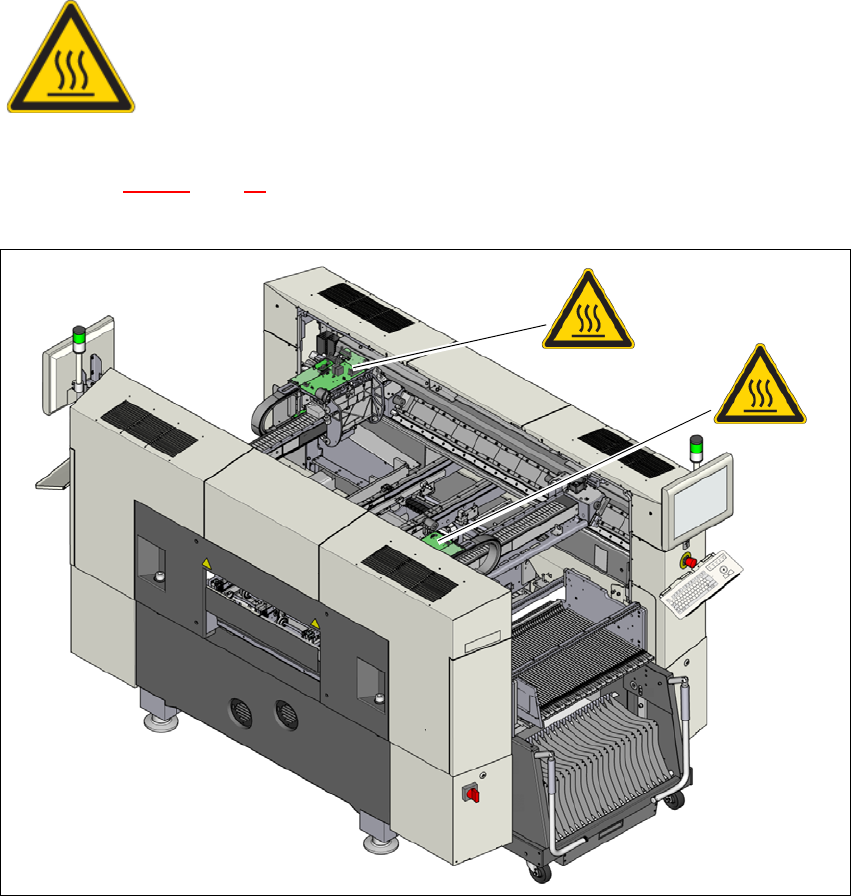

2.2.8 Høje temperaturer på Head Control Unit (HCU)
Pos. 1 på fig. 2.2 - 12, side 56 temperatur-oplysningsskilt, art.-nr. 03031926-01 (alt efter hoved-
konfiguration 2 - 4).
2
Fig. 2.2 - 12 Temperatur-oplysningsskilt på Head Control Unit (HCU)
2
FORBRÆNDINGSFARE PGA. HØJ TEMPERATUR!
Huset på Head Control Unit (HCU) kan blive meget varmt under kontinuerlig
drift.
Pas på ved berøring af Head Control Unit (HCU).
(1)
(1)
