XY 工作台的移动操作，有边看认识图像边用目测位置移动 XY 工作 台位置的 “ 目视位置移动 ” 法和数值指定移动位置的 “ 指定位置移 动 ” 法两种。 • 目视位置移动 目视位置移动 目视位置移动 目视位置移动 目视位置移动 ( 1 ) 按 [XY 工作台移动操作 ] 按钮，显示如下界面。 Fig.2F23 Fig.2F23 Fig.2F23 Fig.2F23 Fig.2F23 (2) 按 [ 高速 ] 、 [ 低速 ] 按钮，指…
3.2.23.2.2
3.2.23.2.2
3.2.2
线路板认识测试执行顺序线路板认识测试执行顺序
线路板认识测试执行顺序线路板认识测试执行顺序
线路板认识测试执行顺序
(1) 将要做测试的线路板搬送至 XY 工作台上。
之后依次进入[ 自动运行] 菜单→ “ 自动运行 ” 子菜单界面→ “ 原
点 / 前后工序 ” 选项卡，确认装置各部是否在原点。
(2) 设定线路板认识测试所需的各种数据。
详细内容请参照 “3.2.1
线路板认识记号的各种数据设定 ” 章
节。
(3) 用[XY 工作台移动操作] 按钮设定 XY 工作台的移动位置，使得
要做认识测试的认识记号进入到认识范围( 照相机视野) 内。
如下将认识记号设置到距离认识范围角较近的位置。
Fig.2F22 Fig.2F22
Fig.2F22 Fig.2F22
Fig.2F22
认识测试位置认识测试位置
认识测试位置认识测试位置
认识测试位置
0308-001 6-30
3.23.2
3.23.2
3.2 “
线路板认识测试线路板认识测试
线路板认识测试线路板认识测试
线路板认识测试 ”
TabTab
TabTab
Tab
认识范围认识范围
认识范围认识范围
认识范围
认识屏幕的中心认识屏幕的中心
认识屏幕的中心认识屏幕的中心
认识屏幕的中心
认识记号认识记号
认识记号认识记号
认识记号
XY 工作台的移动操作，有边看认识图像边用目测位置移动 XY 工作
台位置的 “ 目视位置移动 ” 法和数值指定移动位置的 “ 指定位置移
动 ” 法两种。
•
目视位置移动目视位置移动
目视位置移动目视位置移动
目视位置移动

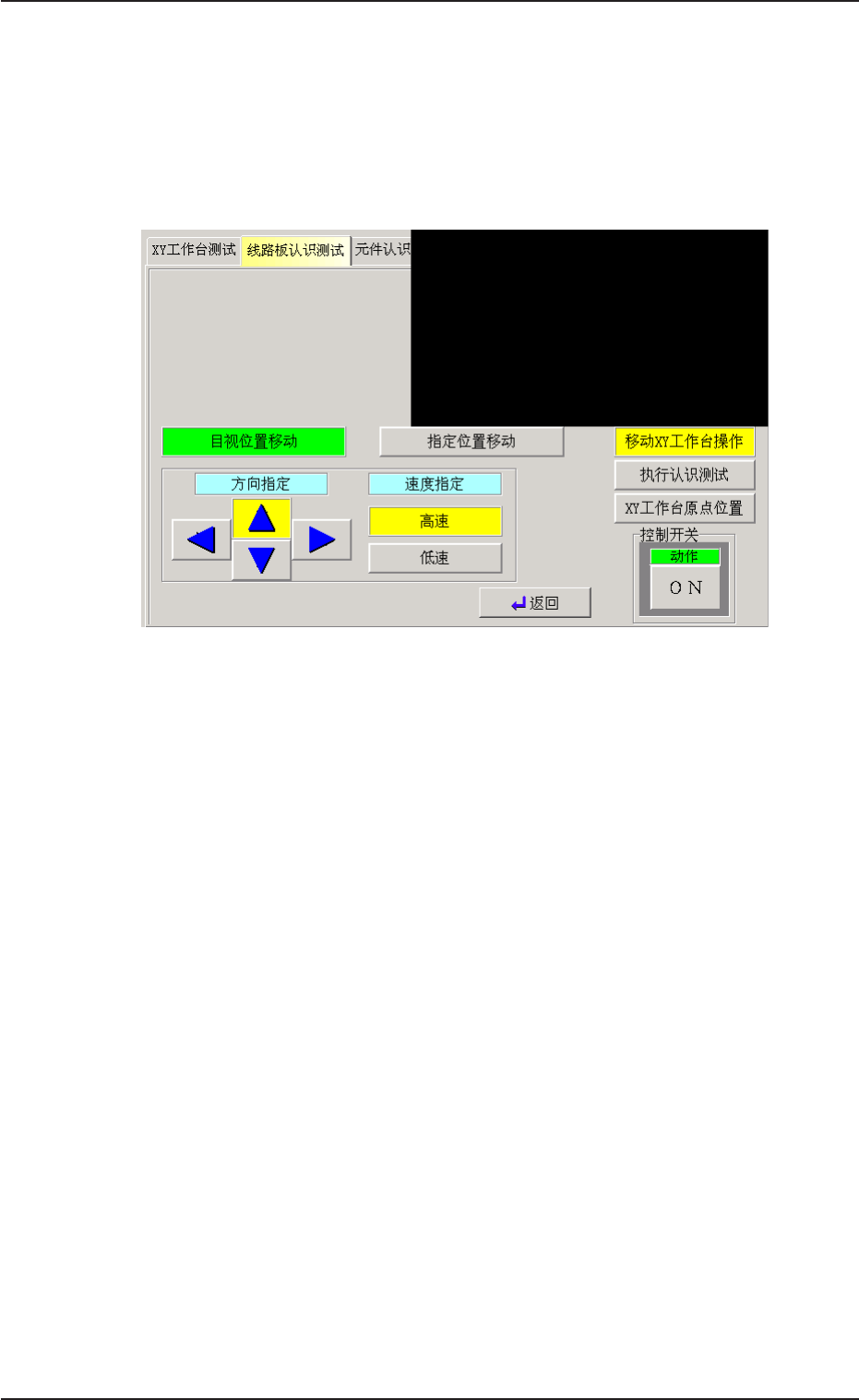

(1) 按[XY 工作台移动操作] 按钮，显示如下界面。
Fig.2F23 Fig.2F23
Fig.2F23 Fig.2F23
Fig.2F23
(2) 按[ 高速] 、[ 低速] 按钮，指定 XY 工作台的移动速度。
并且，可通过方向指定按钮向上箭头按钮、向右箭头按钮、向
下箭头按钮、向左箭头按钮) ，指定 XY 工作台的移动方向。
(3) 按下动作[ON]按钮后，2 秒内再按操作台的[ENABLE]按钮，向
(2)中指定的方向移动 XY 工作台。请将 XY 工作台移动至如 Fig.
2F22 中的认识测试位置。
(4) 按[ 返回] 按钮，返回 “ 线路板认识测试 ” 选项卡。
0308-001 6-31
3.23.2
3.23.2
3.2 “
线路板认识测试线路板认识测试
线路板认识测试线路板认识测试
线路板认识测试 ”
TabTab
TabTab
Tab
•
指定位置移动指定位置移动
指定位置移动指定位置移动
指定位置移动

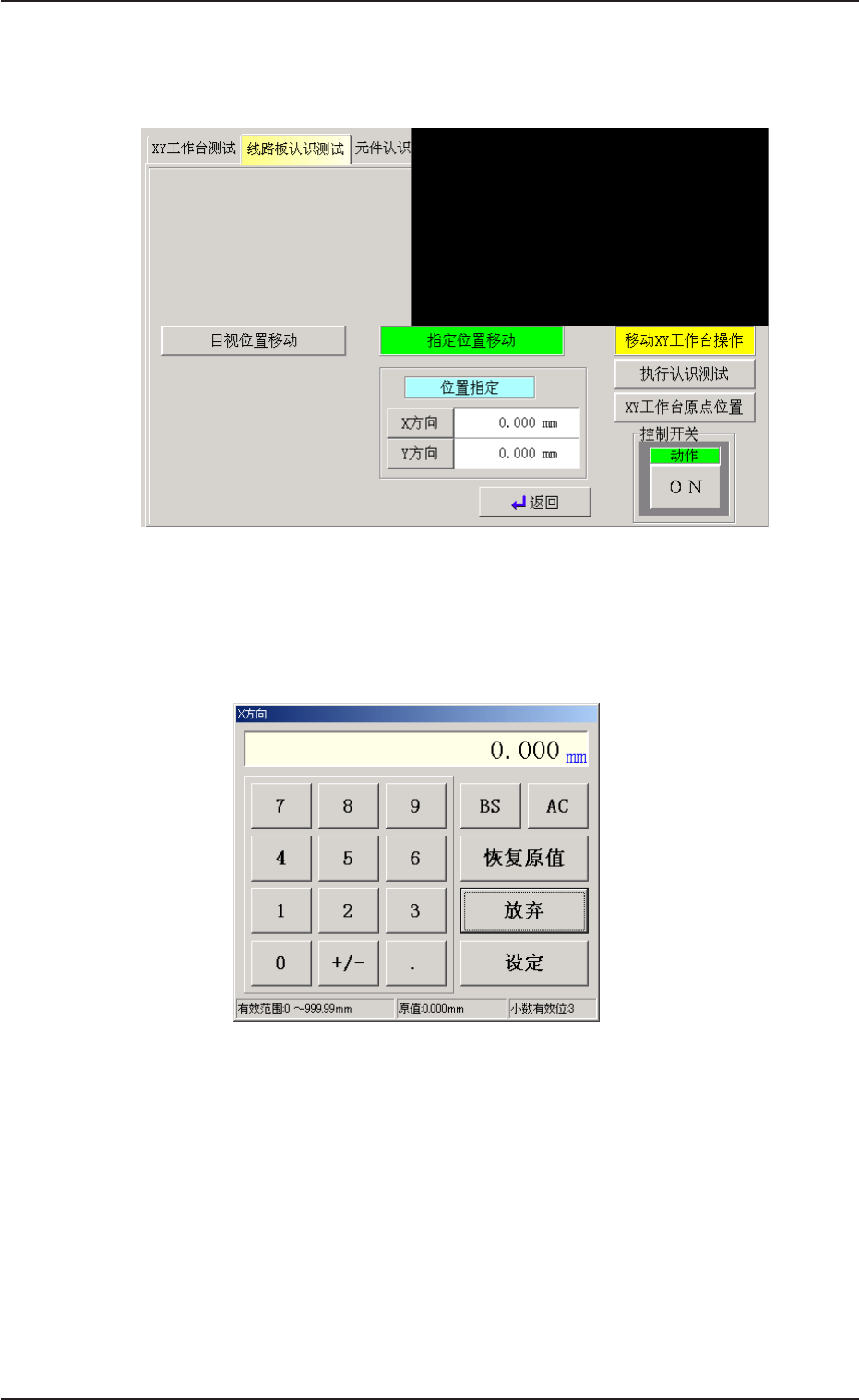

(1) 在 Fig.23 中的界面上按[ 指定位置移动] 按钮，可切换至如下
界面。
Fig.2F24 Fig.2F24
Fig.2F24 Fig.2F24
Fig.2F24
(2) 按[X 方向] 按钮，显示 “ X 方向 ” 编辑界面。
在该界面可输入 / 设定 XY 工作台在 X 方向上的移动位置指定。
同样方法可输入 / 设定 Y 方向。
Fig.2F25 Fig.2F25
Fig.2F25 Fig.2F25
Fig.2F25
(3) 按下动作[ON]按钮后，2 秒内再按操作台的[ENABLE]按钮，XY
工作台向指定位置移动。
(4) 按[ 返回] 按钮，返回 “ 线路板认识测试 ” 选项卡。
0308-001 6-32
3.23.2
3.23.2
3.2 “
线路板认识测试线路板认识测试
线路板认识测试线路板认识测试
线路板认识测试 ”
TabTab
TabTab
Tab
