(1) 在测试 ID 中设定要做测试的元件 ID。
测试 ID 的设定方法，请参照 “ 执行元件认识测试( 连动处理) 的
顺序 ” 的有关内容。
(2) 设定指定吸取的安装头编号。
指定吸取安装头编号的设定方法，请参照 “ 执行元件认识测试
( 连动处理) 的顺序 ” 的有关内容。
(3) 按下[ 向安装位置移动(XY 工作台移开)]按钮、再按控制开关的
动作[ON]按钮后，2 秒内再按操作台的[ENABLE]按钮。
贴装安装头移动至贴装位置。
(4) 切换操作台的[OPERATION]开关到 “SETUP” 侧，打开前安全门。
(5) 使吸嘴吸取要进行认识的元件。
吸取时，使元件中心进入吸嘴中心。
吸嘴若从元件露出，会发生认识异常。
(6) 关闭前安全门，将操作台的[OPERATION]开关切换到 “RUN” 侧。
(7) 按[ 从贴装位置移动至认识位置] 按钮，再按控制开关的动作
[ON]按钮，2 秒内再按操作台的[ENABLE]按钮。
吸取了元件的贴装安装头移动至元件认识位置。
(8) 按[ 元件认识] 按钮。
界面上显示元件认识的结果。
无法正确认识时，进行手动元件认识。
详细内容请参照 “ 执行元件认识测试( 连动处理) 的顺序 ” 的
(5-1)章节。
(9) 按[ 送料器轴原点复位 & 元件回收] 按钮，再按控制开关的动作
[ON]按钮，2 秒内再按操作台的[ENABLE]按钮。
吸取了元件的贴装安装头移动至贴装位置。
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
0308-001 6-43
Note
0308-001 6-44
(10) 切换操作台的[OPERATION]开关到 “SETUP” 侧，打开前安全
门。
(11) 将识别完的元件从吸嘴上取出。
(12) 关闭前安全门，将操作台的[OPERATION]开关切换到 “RUN”
侧。
(13) 按[ 返回] 按钮，返回 “ 元件认识测试 ” 选项卡。
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
3.3.23.3.2
3.3.23.3.2
3.3.2
振荡测试振荡测试
振荡测试振荡测试
振荡测试
在 “ 元件认识测试 ” 选项卡中，按[ 振荡测试] 按钮时，将显示如下
选项卡。

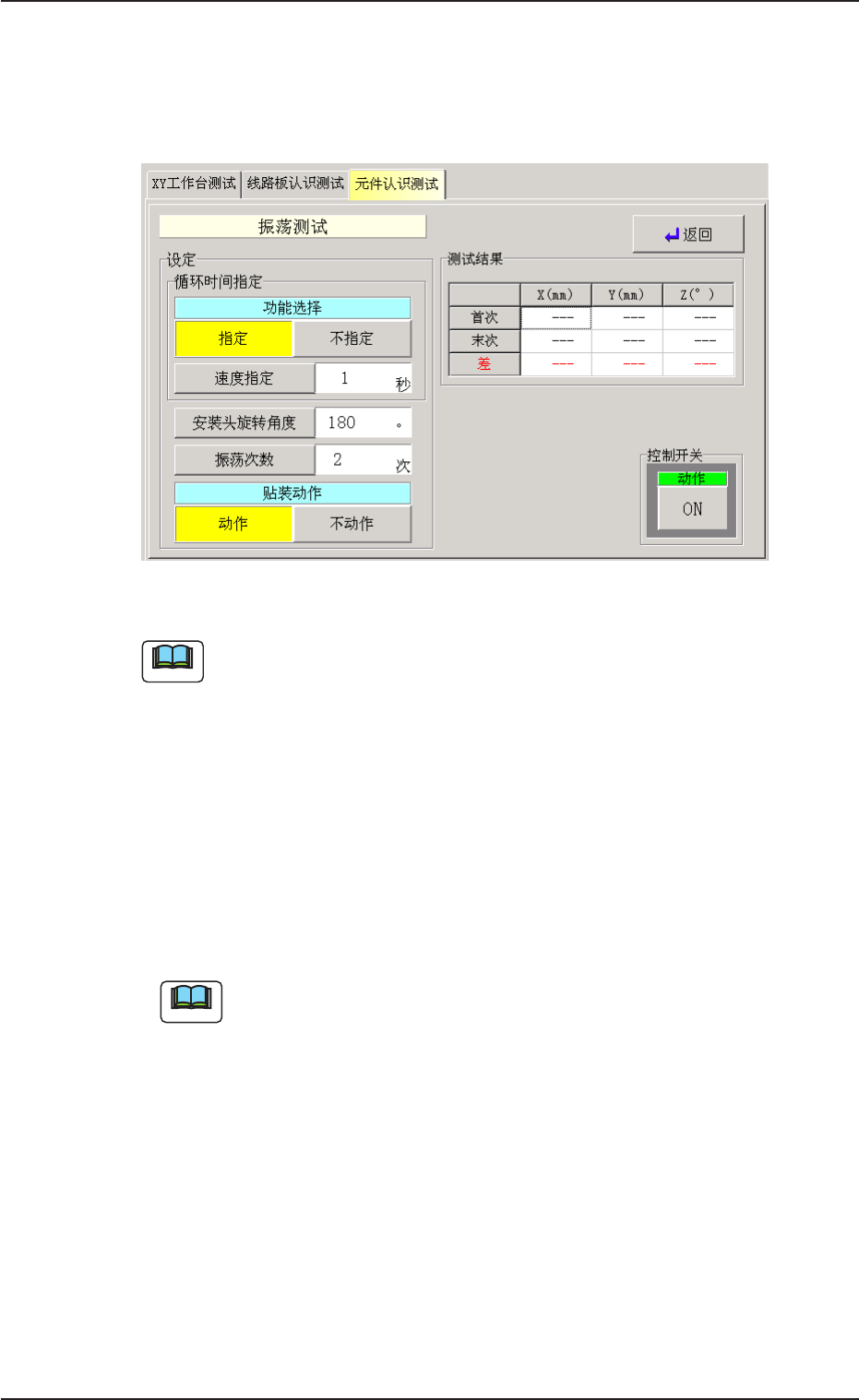

Fig.2F36Fig.2F36
Fig.2F36Fig.2F36
Fig.2F36 “
振荡测试振荡测试
振荡测试振荡测试
振荡测试 ”
界面界面
界面界面
界面
执行 “3.3.1 元件认识测试 ” 的元件认识测试( 连动处理) 顺序
和元件认识测试( 手动操作) 顺序的操作，仅当元件在认识
位置时，才可进行振荡测试动作。
振荡测试的执行顺序振荡测试的执行顺序
振荡测试的执行顺序振荡测试的执行顺序
振荡测试的执行顺序
(1) 设定振荡测试的循环时间指定。
(1-1) 按机能选择的[ 指定] 、[ 不指定] 按钮。
(1-2) 设定机能选择为[ 指定] 时，按[ 速度指定] 按钮，设定循环
时间。
可以 0.001 秒为单位设定循环时间。
0308-001 6-45
