(2) 设定要做测试的元件的配置送料器编号。 (2- 1 ) 在 “ 元件认识测试 ” 操作界面按 [ 送料器编号 ] 按钮 *5 *5 *5 *5 *5 时， 将显示如下界面。 Fig.2F33 Fig.2F33 Fig.2F33 Fig.2F33 Fig.2F33 “ 送料器编号 送料器编号 送料器编号 送料器编号 送料器编号 ” 编辑界面 编辑界面 编辑界面 编辑界面 编辑界面 (2-2) 输入送料器编号时，按下 [ 输入送料器编…
( 1 -4) 按下[ 测试用登录] 按钮时，将跳出如下登录确认对话框。
Fig.2F31Fig.2F31
Fig.2F31Fig.2F31
Fig.2F31
0308-001 6-38
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
Note
按[OK]按钮，被选元件 ID 将被登录到测试 ID，“ 测试 ID 设定
” 界面上显示测试 ID 一览(Fig.2F32)。按[放弃]按钮，将取消
该测试 ID 的登录。
Fig.2F32Fig.2F32
Fig.2F32Fig.2F32
Fig.2F32
一旦显示有测试 ID 一览，[ID 检索]按钮、[ 数据编辑] 按
钮、[ 删除测试编号] 按钮、[ 登记元件编号] 按钮就被激
活。
(1-5) 按[ 返回] 按钮，返回 “ 元件认识测试 ” 操作界面
(Fig.2F27)。
(2) 设定要做测试的元件的配置送料器编号。
(2-1) 在 “ 元件认识测试 ” 操作界面按[ 送料器编号] 按钮
*5*5
*5*5
*5 时，
将显示如下界面。
Fig.2F33Fig.2F33
Fig.2F33Fig.2F33
Fig.2F33 “
送料器编号送料器编号
送料器编号送料器编号
送料器编号 ”
编辑界面编辑界面
编辑界面编辑界面
编辑界面
(2-2) 输入送料器编号时，按下[ 输入送料器编号] 按钮，数字键
输入送料器编号后，按[ 设定] 按钮确认。
从元件配置数据中选择时，按下[F1 ] 或[F2]按钮，显示出
一览表后，从中选择。
(2-3) 选择双重送料带的送料器编号时，按下[ 双重送料器 A]按
钮
*6*6
*6*6
*6。
0308-001 6-39
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
(3) 在送料带上准备要测试的元件，并设置到设定的送料器编号。
(4) 设定吸取指定的安装头编号。
(4-1) 在 “ 元件认识测试 ” 操作界面(Fig.2F27)，按[ 更新] 按钮
*7*7
*7*7
*7 时，将显示如下界面。

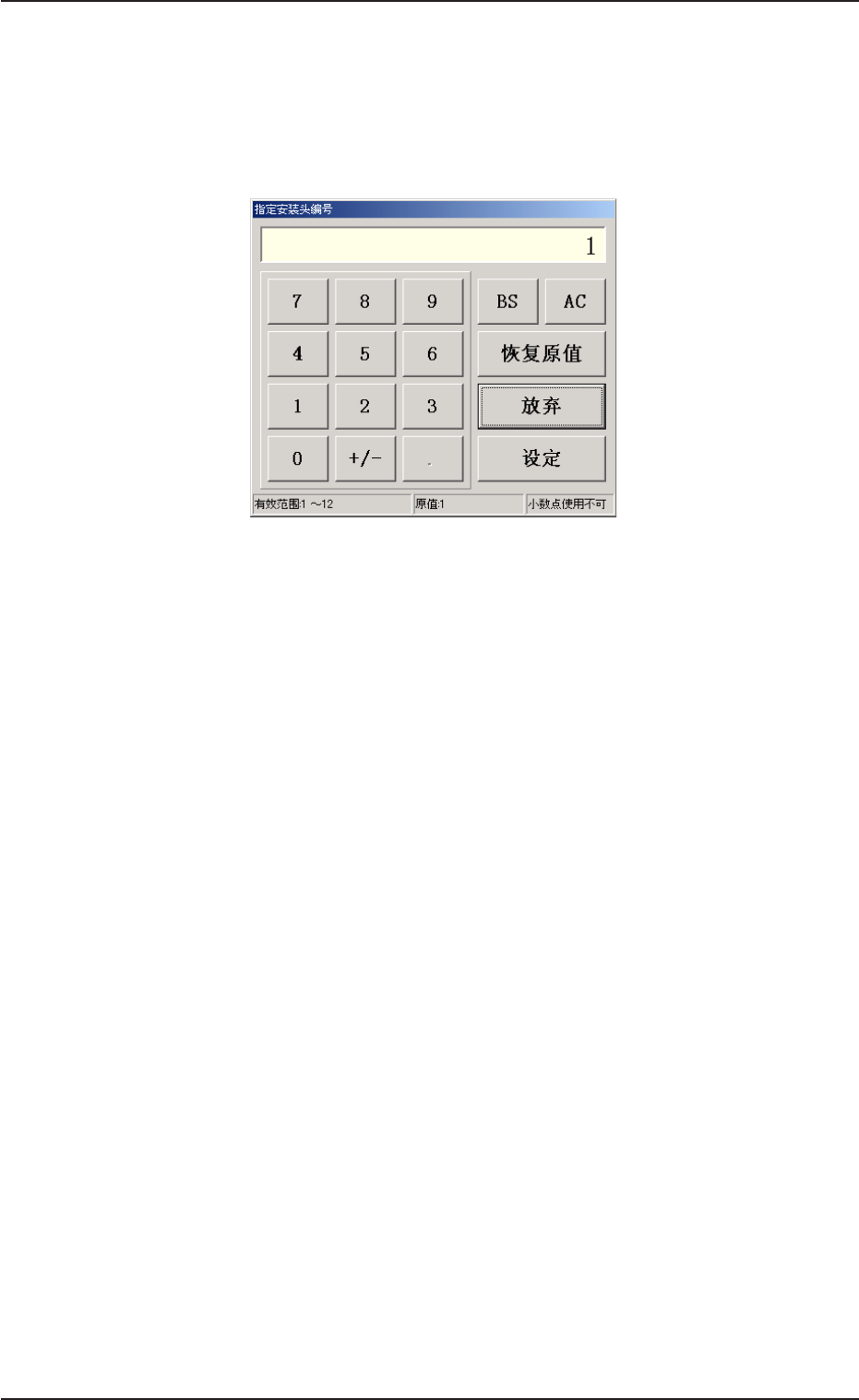

Fig.2F34Fig.2F34
Fig.2F34Fig.2F34
Fig.2F34 “
安装头编号安装头编号
安装头编号安装头编号
安装头编号 ”
编辑界面编辑界面
编辑界面编辑界面
编辑界面
(4-2) 数字键输入安装头编号后，按[ 设定] 按钮确认。
(5) 在 “ 元件识别测试 ” 界面按下[ 元件吸取 & 元件识别(连动处理)]
按钮，按下动作[ON]按钮后，2 秒内再按操作台的[ENABLE]按
钮，以设定 ID 和送料器编号为对象，开始以下的动作。
• 从指定送料器编号开始吸取元件。
• 移动元件到识别位置后停止。
• 执行元件识别。
0308-001 6-40
3.33.3
3.33.3
3.3 “
元件认识测试元件认识测试
元件认识测试元件认识测试
元件认识测试 ”
TabTab
TabTab
Tab
