• 不良记号 “ 黑记号 ” 、 “ 白记号 ” 的分别使用 比较明亮的线路板 ( 光反射多的线路板 ) : 请使用黑色记号。 比较灰暗的线路板 ( 光反射少的线路板 ) : 请使用白色记号。 • 为使用检测不良分割线路板机能的准备 (1) 编写线路板程序数据。 请参照 “ 第三篇 : 数据 第二节 2. 线路板程序的说明 ” 章节。 (2) 进行检测不良分割线路板光传感器的灵敏度调整。 请参照 “ 第二篇 : 操作 ( 培训人员 ) …
2.62.6
2.62.6
2.6
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能
((
((
(
选项选项
选项选项
选项
))
))
)
对于相同线路板的多倒角线路板，不在贴有不良记号的单位线路板
上进行元件贴装的机能。
• 检测单位线路板的不良记号，根据其结果自动处理是否能实行单
位线路板上的线路板贴装。
单位基板的不良记号，可设定在指定范围内的任意位置。
• 标准不良检测
检测线路板整体的不良记号，根据其结果自动处理是否能实行单
位线路板上的线路板贴装。
动作概要动作概要
动作概要动作概要
动作概要
(1)开始生产运行，XY 工作台移动至 “ 不良记号位置 ” 。
(2)X Y 工作台移动完毕后，通过检测不良记号传感器判别不良记号
的有无。
(3)按照线路板程序数据，判别所有重复线路板的不良记号的有
无。
标准不良检测记号为 “ 无 ” 时，不检测单位线路板的不良记号。
(4)结束所有不良记号的判别后，进入下一个贴装动作。
此时，按照(1)～(3)项，判别为不良记号 “ 有 ” 的单位线路板，
不进行元件的贴装。
XY 工作台上所有的单位线路板判别为不良记号 “ 有 ” 时，不
进行贴装动作，XY 工作台返回至原点，成为异常停机。
此时，各吸嘴正在吸取的元件全部为无效。

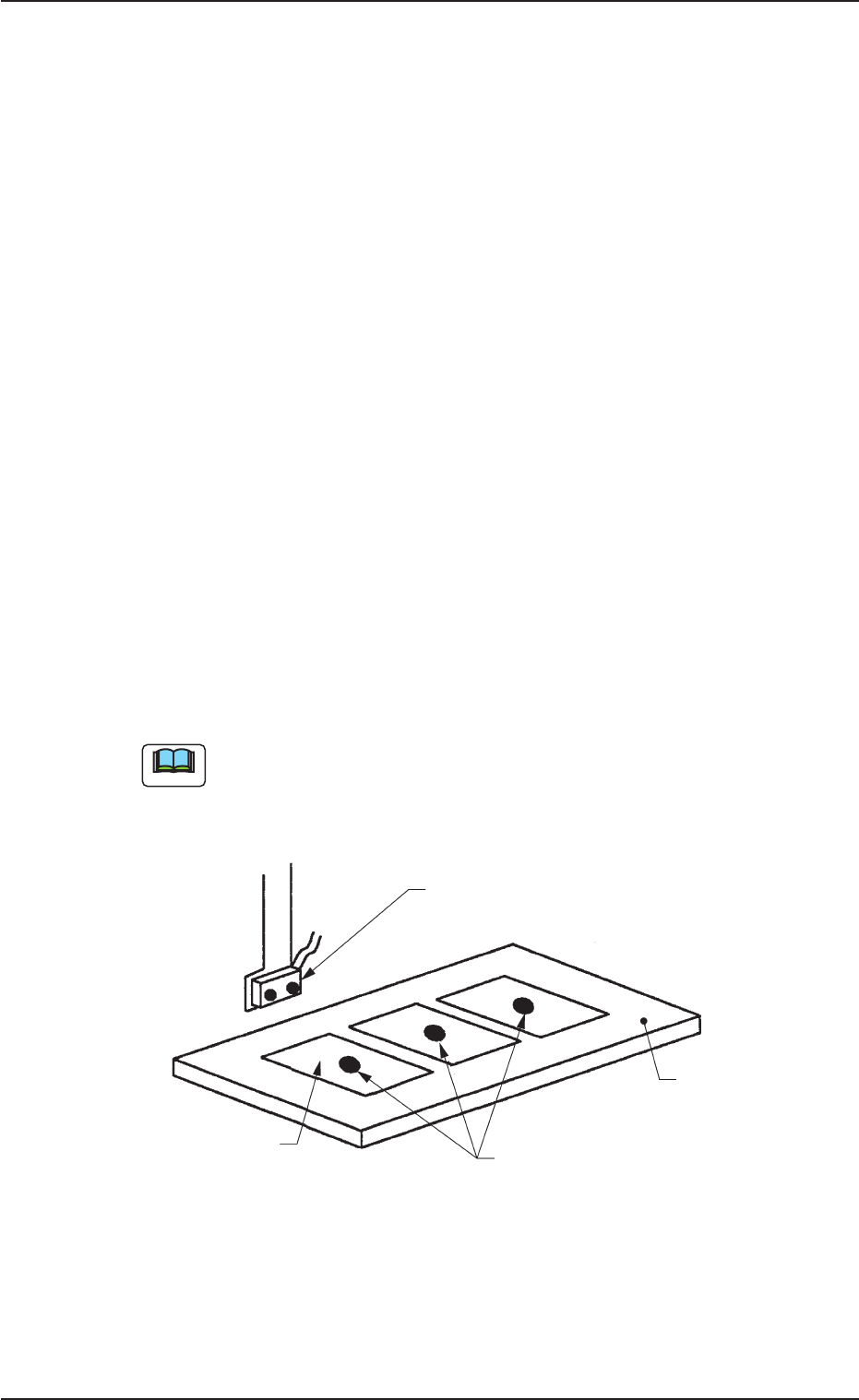

Fig.2B31Fig.2B31
Fig.2B31Fig.2B31
Fig.2B31
2.6 2.6
2.6 2.6
2.6
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能
0308-001 2-26
检测不良记号传感器检测不良记号传感器
检测不良记号传感器检测不良记号传感器
检测不良记号传感器
线路板线路板
线路板线路板
线路板
不良记号不良记号
不良记号不良记号
不良记号
单位线路板单位线路板
单位线路板单位线路板
单位线路板
Note
• 不良记号 “ 黑记号 ” 、“ 白记号 ” 的分别使用
比较明亮的线路板( 光反射多的线路板) : 请使用黑色记号。
比较灰暗的线路板( 光反射少的线路板) : 请使用白色记号。
• 为使用检测不良分割线路板机能的准备
(1)编写线路板程序数据。
请参照 “ 第三篇:数据 第二节 2. 线路板程序的说明 ” 章节。
(2)进行检测不良分割线路板光传感器的灵敏度调整。
请参照 “ 第二篇:操作(培训人员) 第三节 5.1 分割线路板不
良检测光传感器的灵敏度设定( 选项) ” 章节。
2.6 2.6
2.6 2.6
2.6
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能检测不良分割线路板机能
检测不良分割线路板机能
0308-001 2-27
