8. 适用元件 (1)适用元件
大 小 : TCM-X110/TCM-X210 : 0.6 × 0.3 ～ 20 × 20mm
(26 × 26mm：选项)
TCM-X300 : 0.6 × 0.3 ～ 26 × 26mm
厚 度 : Max. 6.5mm
导脚间距 : 0.5mm 间距以上
注注
注注
注 ：根据机械的特性及形状，可能出现无法使用的元件，详
细情况请与本公司营业部或销售代理店商谈。
对象参考元件对象参考元件
对象参考元件对象参考元件
对象参考元件
• 方形元件
电阻、积层电容器、线圈、
芯片陶瓷过滤器、其它类似形状元件
• 带导脚元件
微型晶体管、微动力晶体管、
过滤器、LED 灯、二极管、线圈
• 异形元件
钽电容器、半固定电位器、
铝电解电容器、微调电容器、
其它类似形状元件
• 圆筒元件
电阻、电容器、二极管、其它类似形状元件
• IC 元件
微型扁平 IC、带导脚塑料芯片搬运器、其它类似形状元件
• BGA/CSP 元件(选项)
大小 : TCM-X110/TCM-X210 : Max.20 × 20mm
(26 × 26mm：选项)
TCM-X300 : Max.26 × 26mm
球体直径 : Min.φ0.3mm
球体间距 : Min.0.5mm
球体间隔 : Min.0.2mm
(2)组件规格
JIS 规格及相当于此类规格的产品
• 纸质卷绕元件 (宽度 8mm )
• 压纹卷绕元件 (TCM-X110：宽度 8～32mm)
(TCM-X210：宽度 8～32mm)
(TCM-X300：宽度 8～44mm)
注注
注注
注
::
::
: (a)44mm 宽料带的料带传送间距为 12、16、24、32mm。
(b)传送间距超过 16mm 的送料器为选项。
• 散装用元件 (1005C、1608C 等)
• 带盘外径 : φ382mm 以下
2.2.
2.2.
2.
装置装置
装置装置
装置
规格规格
规格规格
规格
0308-001 1-11
注注
注注
注：(a) 编带的部分尺寸有限制。
并且，根据不同的机械特性，可能有无法使用的胶带
和散装元件，详细情况请与本公司营业部或销售代理
店商谈。
(b) 有关送料器
• 部分散装送料器尚处开发中，详细情况请与本公司营
业部或销售代理店商谈。
• 请使用 TCM-X 系列专用送料器和双重送料器及散装送
料器。
TCM-V800、-1000、-3000 系列用送料器和双重送料器及
散装送料器无法通用。
9. 搭载送料器
送料器的搭载数送料器的搭载数
送料器的搭载数送料器的搭载数
送料器的搭载数
TCM-X110/TCM-X210TCM-X110/TCM-X210
TCM-X110/TCM-X210TCM-X110/TCM-X210
TCM-X110/TCM-X210
Max.160 台 (40 送料器× 4 料车)
( 仅限搭载 8mm 宽送料器以及散装送料器时)
Max.108 台 ( 搭载 8mm 宽双重送料器时)
例如，安装带盘数为 216 个。
Max.108 台 ( 仅限 12mm 宽送料器时)
Max. 80 台 ( 仅限 16mm 宽送料器时)
Max. 64 台 ( 仅限 24mm 宽送料器时)
Max. 52 台 ( 仅限 32mm 宽送料器时)
TCM-X300TCM-X300
TCM-X300TCM-X300
TCM-X300
Max.144 台 (36 送料器× 4 料车)
( 仅限搭载 8mm 宽送料器以及散装送料器时)
Max. 96 台 ( 搭载 8mm 宽双重送料器时)
例如，安装带盘数为 192 个。
Max. 96 台 ( 仅限 12mm 宽送料器时)
Max. 72 台 ( 仅限 16mm 宽送料器时)
Max. 56 台 ( 仅限 24mm 宽送料器时)
Max. 48 台 ( 仅限 32mm 宽送料器时)
Max. 32 台 ( 仅限 44mm 宽送料器时)
注注
注注
注：(a)根据不同的编带用带盘宽度及送料器的组合，可搭载的送料
器数量也会有所改变，详细情况请与本公司营业部或销售
代理店商谈。
(b)传送间距超过 16mm 的送料器为选项。
(c)请使用 TCM-X 系列专用送料器和双重送料器及散装送料器。
TCM-V800、-1000、-3000 系列用送料器和双重送料器及散装
送料器无法通用。
2.2.
2.2.
2.
装置装置
装置装置
装置
规格规格
规格规格
规格
0308-001 1-12

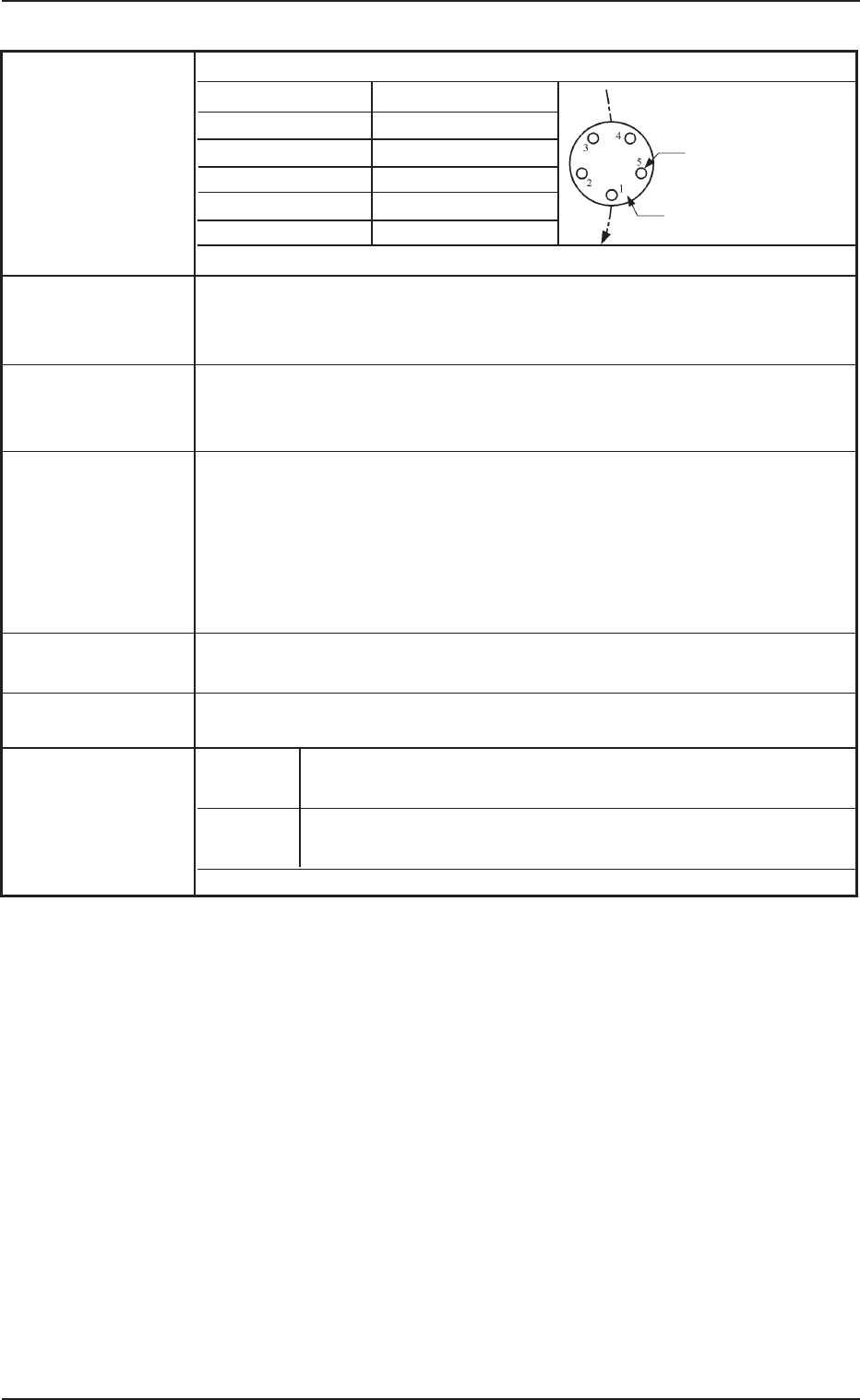

10.安装头 安装12 个 DD 安装头
吸嘴配置 No. 吸嘴型号
1
2
3
4
5
• 参照吸取吸嘴型号一览表。
11.贴装时间 最高速度: 0.075 秒 / 个
( 最佳条件下，不包括线路板搬运时间)
参考参考
参考参考
参考：( 贴装时间以 0.001 秒为单位控制，防止浪费)
12.料车 0.09 秒
移动时间 ( 邻接的 8mm 宽送料器之间或双重送料器之间，移动 1 个间隔的时间)
13.线路板搬运
TCM-X110TCM-X110
TCM-X110TCM-X110
TCM-X110: 约 2.1 秒(最佳条件下) (不包括 XY 工作台移动时间)
时间
TCM-X210TCM-X210
TCM-X210TCM-X210
TCM-X210: 约 2.1 秒(最佳条件下) (不包括 XY 工作台移动时间)
TCM-X300TCM-X300
TCM-X300TCM-X300
TCM-X300: 约 2.2 秒(最佳条件下) (不包括 XY 工作台移动时间)
• 线路板的搬运速度，可从低速设定到高速 7 阶段。
• 线路板的搬运时间设定范围的标准：约 3 ～7 秒
注注
注注
注：线路板的搬运速度，请根据线路板条件而设定。
14.贴装方向 -359.99 ～ +359.99°
参考参考
参考参考
参考
::
::
: 电动机的旋转分解能为 0.007°/ 脉冲。
15.XY 工作台的 0.001mm
移动单位
参考参考
参考参考
参考
::
::
:XY 工作台电动机的分解能为 0.00025mm/ 脉冲。
16.元件认识 视 野约10×10mm[小视野](高倍率)
约 38×38mm[大视野](低倍率)
摄 影 透过光方式( 元件的轮廓影像认识)
反射光方式( 反射光下的元件直接认识)
注注
注注
注：照相机根据元件的形状 / 尺寸自动切换。
2.2.
2.2.
2.
装置装置
装置装置
装置
规格规格
规格规格
规格
0308-001 1-13
表示吸嘴配置 No.
表示 DD 安装头
