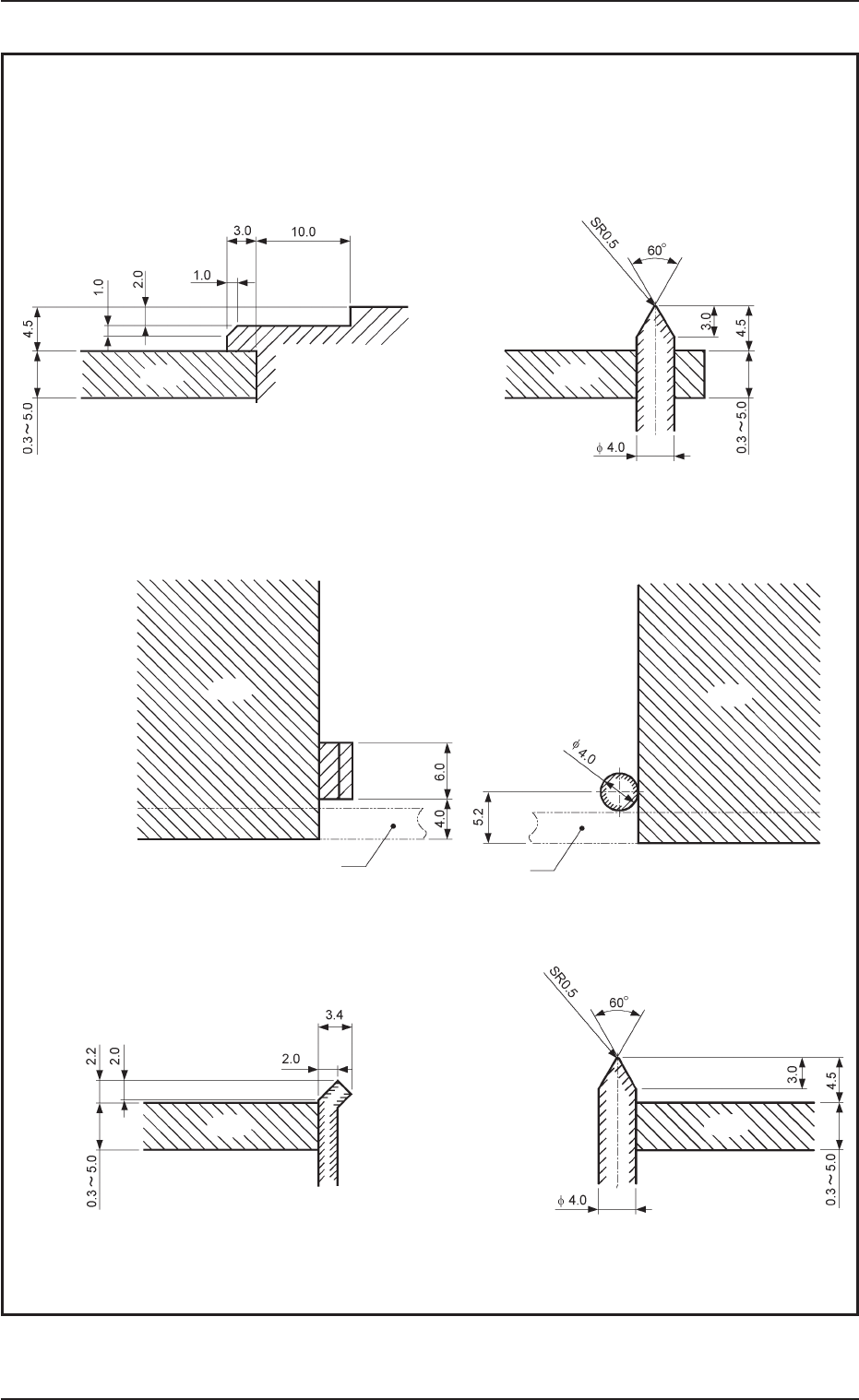

38. 芯片元件贴装条件 (1) 吸取吸嘴形状 接近已贴装元件或障碍物等贴装元件时，吸取吸嘴的形状成为一项限制条件。有关 吸取吸嘴的形状，请参照 “ 3. 吸取吸嘴型号 ” 章节。 (2) 考虑元件装配位置情况下的元件邻接间隔 注 注 注 注 注 :(a) 上图显示为吸取吸嘴不露出元件外形时的状态。 并且，忽略由于贴装元件时的焊接点或黏着剂等而导致的元件贴装偏差。 (b) “ A ～ H ” 代表包括各芯片元件偏差的最大尺寸， 各芯片元…
