Menüsteuerung des Automaten
Die Menüführung und die Bedienoberfläche der Automaten basieren auf
dem Microsoft Windows-Standard. Sie können
– mit den Funktionstasten F1 bis F12 der Tastatur,
– mit dem Trackball und der linken Maustaste oder
– mit dem Touchscreen Aktionen in den einzelnen Menüs starten.
– durch Drücken der Alt-Taste und einem ’Hot key’ Pulldown-Fenster und
deren Untermenüs öffnen.
Tastatur mit integrierter Maus (Trackball)
IBM-kompatible
Tastatur mit
deutschem
Zeichensatz
a
Returntaste
s
Linke Maustaste
d
Trackball
f
Funktionstasten F1 bis F12
Touchscreen
Alternativ zum Trackball lässt sich der Mauszeiger mit dem Finger am
Bildschirm positionieren und bedienen.
12
Bedienoberfläche
Grundansicht - Aufteilung und Erklärung der Symbole
Grundansicht - Untermenüs
a Anzeige des aufgerufenen Menüs k Fehlermeldungszeile
s Menüzeile mit Pull-down-Menüs l Zustandsanzeige
d Schaltknöpfe für Bedienaktionen ; Bedieneraktionen
f Schaltfläche für Aufruf von Untermenüs A Informationszeile für Menüs
g Auftragsname S Ikone mit Bubble-Helptext
h Dateiname des geladenen Nutzens D Betriebsart des Automaten
j Dateiname der geladenen Rüstung
a Grundansicht (F1) k EF LP-Transport 1 (F8)
s Rüstung anzeigen (F2) l LP-Marke teachen und testen (F9)
d Fehler anzeigen (F3) ; BE messen und GF Daten ändern (F10),
f BE-Fördersysteme (F4) A SITEST (F11)
g EF Portal 1 (F5) S GEM-Status (F12), Option
h EF Portal 2 (F6) D Pull-down-Menü mit Anzeige
j EF LP-Transport 2 (F7), Option F GEM-Status-Anzeige, Option
s
df
g
j
A D
a
S
kl;
h
a sdf gh jk l ; AS
D
F
13

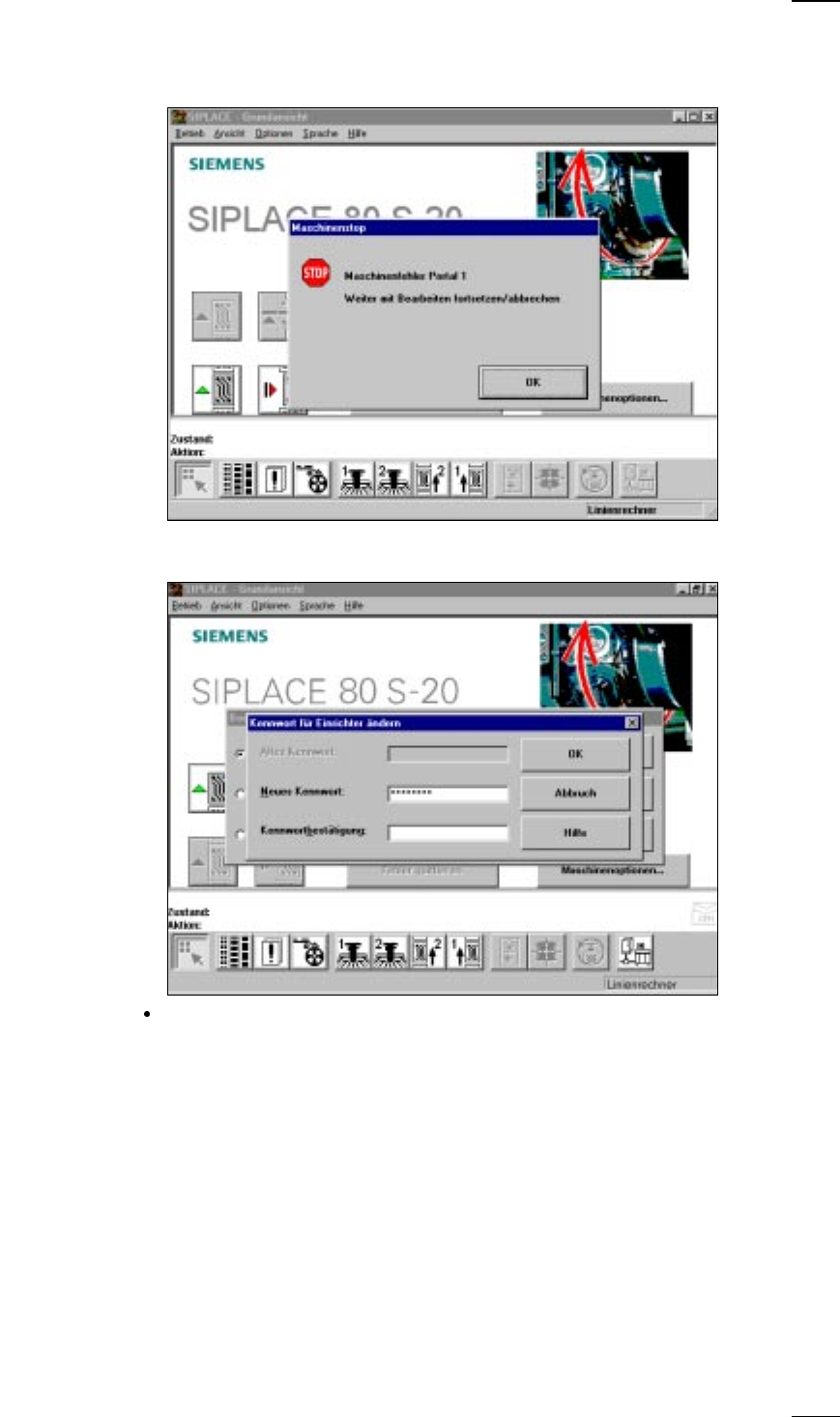

Bildschirmanzeigen - Warn- und Meldeboxen
Warn- und Meldeboxen informieren den Bediener über aufgetretene Feh-
ler im Automaten und fordern den Bediener zu Aktionen auf.
Bildschirmanzeigen - Eingabebox
Geben Sie im Eingabefeld die gewünschten Information ein und schließen
Sie die Eingabe mit ’OK’ ab. Klicken Sie auf ’Abbruch’, wenn Sie die Ein-
gabe verwerfen wollen. Über die Schaltfläche ’Hilfe’ haben Sie Zugang
zur Online-Hilfe.
