8 leser lasse n sich Bauelement e schnell und zuve rlässig rüsten und nach- füllen. Hauptstöranzeige Die Farbenfo lge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). S ie signalisiert Betri ebszustände und Fehlfu…
7
Bauelementezähler
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente
an.
Anzeige- und Bedienelemente
Die folgende Abbildung zeigt die Anzeige- und Bedienelemente.
Beschreibung der Anzeige- und Bedienelemente
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m
erreichbar.
Touchscreen
Alternativ zum Trackball lässt sich der Mauszeiger mit dem Finger am
Bildschirm positionieren Die Auflösung beträgt 640 x 480 Pixel.
Tastatur mit integriertem Trackball
Unterhalb des Bildschirms ist die versenkbare Tastatur mit dem Trackball
untergebracht.
BE-Barcodeleser (Option)
Zwischen Tastatur und Bildschirm befindet sich ein Ablagefach, das den
BE-Barcodeleser vom Typ Datalogic DL910 aufnimmt. Mit dem Barcode-
a
Bedienfeld, Eingabeseite
s
Bedienfeld, Ausgabeseite
d
Tastatur mit integriertem Trackball
f
BE-Barcodeleser
g
Touchscreen
h
Hauptstöranzeige
L1 Störlampe weiß: Portal 2, Stellplatz 3
L2 Betriebsanzeigelampe grün
L3 Störlampe weiß: Portal 1, Stellplatz 1
8
leser lassen sich Bauelemente schnell und zuverlässig rüsten und nach-
füllen.
Hauptstöranzeige
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie
signalisiert Betriebszustände und Fehlfunktionen des Automaten.
Funktionsbeschreibung der Hauptstöranzeige
Hauptstöranzeige
Generelle Betriebszustände
–
Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
–
Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Auto-
mat wartet, dass das Ausgabeband frei wird.
–
Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente.
–
Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente
–
Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe
(L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der
Automat steht.
–
Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe
(L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Auto-
mat steht.
–
Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebs-
anzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
9
Maschinenbereiche

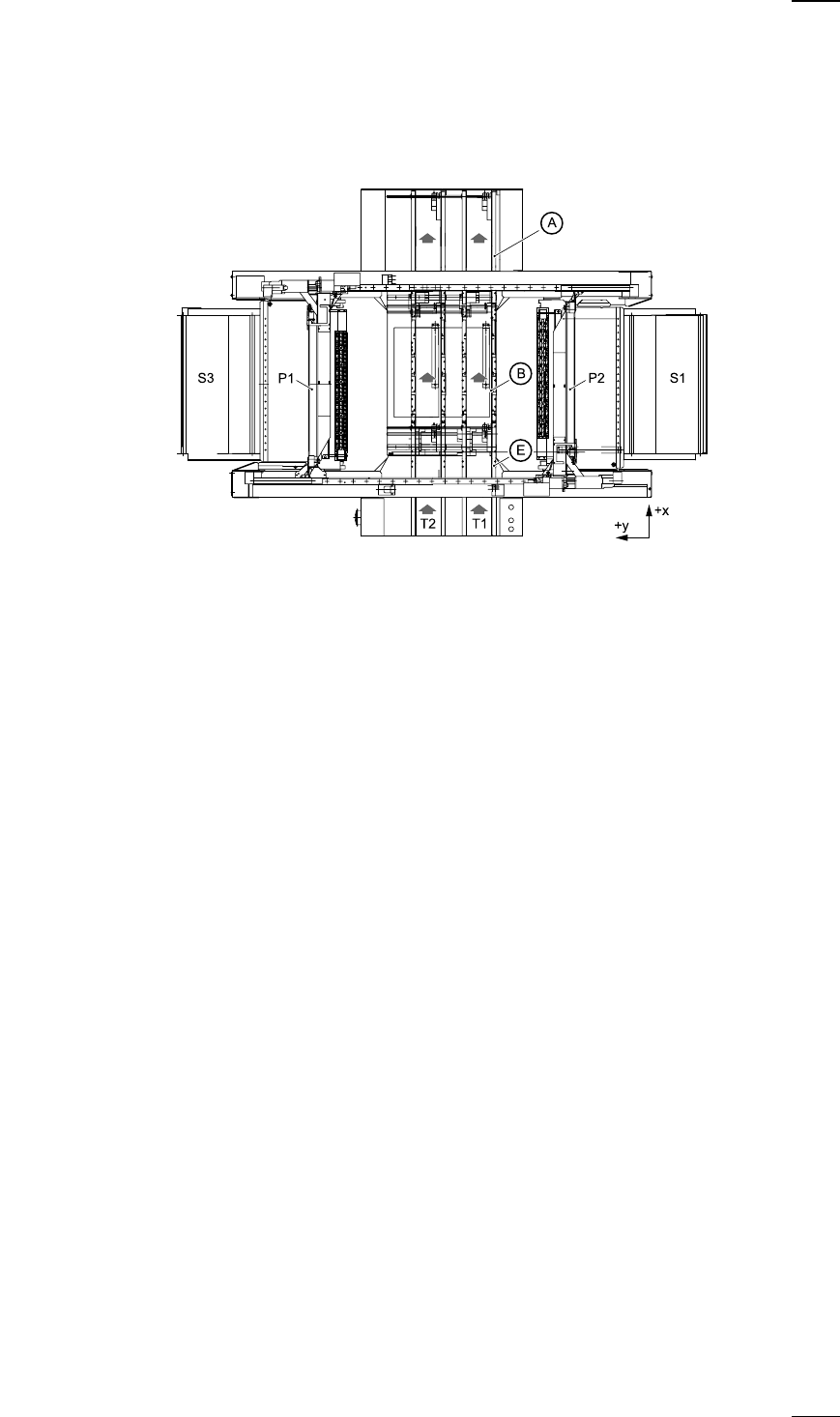

In der nachfolgenden Grafik sind die einzelnen Bereiche einer SIPLACE
S-20-Bestückstation schematisch dargestellt.
Die Begriffe, die in der Grafik für die Bereiche eingetragen sind, werden
auch in den Texten der Bedienoberfläche und in der Anleitung verwendet.
Der Leiterplattentransport ist in folgende Abschnitte unterteilt:
– Eingabeband
– Bearbeitungsband
– Ausgabeband
A Ausgabeband
E Eingabeband
B Bearbeitungsband
P1 Portal 1
P2 Portal 2
S1 Stellplatz 1
S3 Stellplatz 3
T1 Transportspur 1
T2 Transportspur 2 (Option Doppeltransport)
