Menü ’Pipettenkonfiguration Revolverkopf’

Im Menü ’Pipettenkonfiguration Revolverkopf’ können Sie die Pipetten-

↑ BA 5.2.6 konfiguration einsehen und Pipetten überprüfen. Ist ein Pipettenwechsler

installiert, so können Sie die Pipetten mit Hilfe dieses Menüs wechseln.

HINWEIS

Der Pipettenwechsel ist nur bei vorgegebenem Nutzen und vorgegebener

Rüstung möglich.

Listenfeld Die Pipettenkonfiguration wird mit den Soll- und Istwerten angezeigt.

Pipetten, die mit einem Pfeil in der Spalte ’Pipette wechseln’ gekennzeich-

net sind, sind auszuwechseln. Der cyanfarbene Balken zeigt an, dass sich

die Pipette in der Wechselposition befindet.

Revolverkopfgrafik Der Pfeil zeigt die Wechselposition für die jeweilige Pipette an.

Revolverkopf takten Jedes mal, wenn Sie diese Schaltfläche anklicken, wird der Stern um eine

Position weitergetaktet.

Wechsel quittieren Führen Sie dazu folgende Arbeitsschritte aus.

Takten Sie die mit einem Pfeil markierte Pipette in die Wechselposition.

Wechseln Sie die Pipette.

Klicken Sie die Schaltfläche ’Wechsel quittieren’ an. Im Listenfeld müssen

Soll- und Istwert übereinstimmen.

Die folgenden Funktionen können nur ausgeführt werden, wenn ein Pipet-

tenwechsler installiert ist:

Eine Pipette Ist ’Eine Pipette’ aktiviert, werden die Funktionen ’Ablegen’, ’Aufnehmen’,

’Wegwerfen’ oder ’Ersetzen’ nur für eine ausgewählte Pipette ausgeführt.

Nach Anklicken einer dieser Funktionen wird eine Eingabebox zur Ein-

gabe der Segmentnummer eingeblendet. Als Vorgabewert ist die Nummer

jenes Segments im Eingabefeld eingetragen, das sich gerade in der

Wechselposition befindet. Es ist mit einem cyanfarbenen Pfeil gekenn-

zeichnet.

Klicken Sie OK an. Die entsprechende Funktion wird ausgeführt.

Alle Pipetten ablegen Alle Pipetten werden in das Magazin des Pipettenwechslers zurückgelegt.

Alle Pipetten Alle Pipetten werden vom Revolverkopf aus dem Pipettenmagazin

aufnehmen entnommen.

Alle Pipetten Alle Pipetten, die sich am Revolverkopf befinden, werden im Abwurf-

wegwerfen behälter abgelegt.

Menü ’Pipettenwechslerkonfiguration Revolverkopf’

↑ BA 5.2.7 In diesem Menü können Sie

– die Pipettentypen der einzelnen Magazine abrufen,

– Pipetten überprüfen und

– Pipetten wechseln.

Magazin: Magazinnummer, maximal 7

Anzahl: Anzahl der Pipetten im Magazin

Ist: Aktuelle Rüstung im Pipettenwechsler

Soll: Vorgegebene Rüstung vom Linienrechner

Pfeil: Sind Soll- und Istwert unterschiedlich, wird dies mit einem Pfeil markiert.

Verriegelung auf/zu Zum manuellen Auffüllen des Pipettenwechslermagazins können Sie das

Schließblech des gewählten Magazins öffnen bzw. schließen.

Auffüllen Füllen Sie die Magazine mit neuen Pipetten gleichen Typs und klicken Sie

auf ’Auffüllen’. Der Füllstand wird aktualisiert.

HINWEIS

Achten Sie darauf, dass die Pipettenmagazine immer gefüllt sind.

Magazin quittieren Rüsten Sie in dem mit einem Pfeil gekennzeichneten Magazin die Pipet-

ten auf den Sollzustand.

Setzen Sie dazu den cyanfarbenen Balken im Listenfeld auf die entspre-

chende Zeile.

Klicken Sie auf ’Magazin quittieren’. Soll- und Istwert müssen übereinstim-

men.

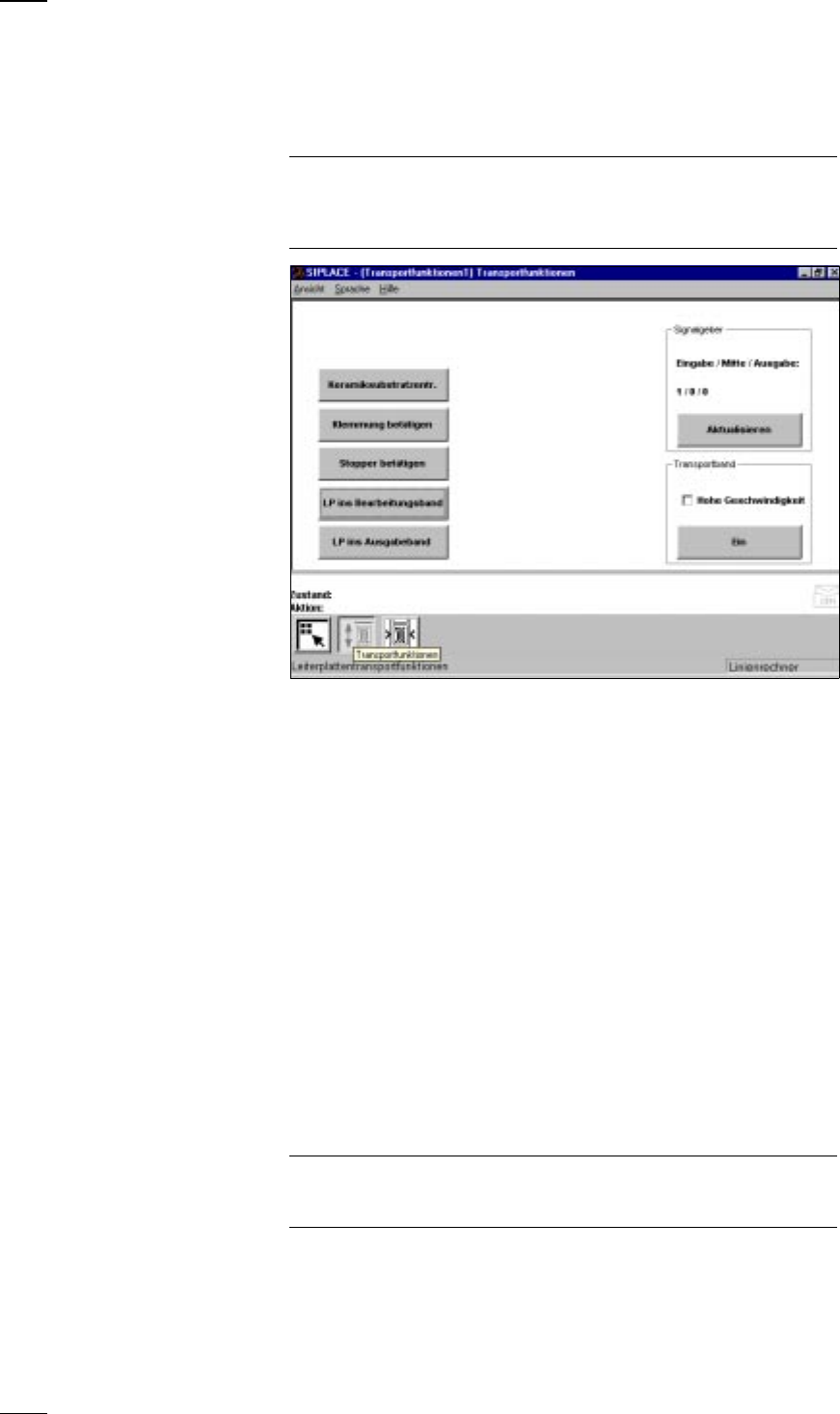

Menü ’Einzelfunktionen LP-Transport 1’

↑ BA 5.3 Dieses Menü dient zum Überprüfen und Einstellen der Funktionsbau-

gruppen des LP-Transports. Ist die Option ’Doppeltransport’ installiert,

wird das Menü Einzelfunktionen LP-Transport 2 aktiviert. Es stehen Ihnen

dann die gleichen Funktionen wie beim LP-Transport 1 zur Verfügung.

HINWEIS

Schließen Sie zum Verfahren der Portale die Schutzhauben und drücken

Sie danach die Starttaste. Alle Portal- und Kopfachsen verfahren mit nied-

riger Geschwindigkeit.

LP ins Bearbeitungsb.Die LP wird vom Eingabeband in das Bearbeitungsband transportiert,

gestoppt und geklemmt.

LP ins Ausgabeband Die LP wird vom Bearbeitungsband in das Ausgabeband transportiert.

Die folgenden Menüpunkte verhalten sich beim Anklicken wie ein Schal-

ter.

Keramiksubstrat- Klicken Sie auf die Schaltfläche ’Keramiksubstratzentrierung’, wird die

zentrierung (Option) Klemmung der Substratzentrierung aktiviert bzw. deaktiviert.

Klemmung betätigen Klicken Sie auf die Schaltfläche ’Klemmung betätigen’, wird die Klem-

mung aktiviert bzw. deaktiviert.

Stopper betätigen Klicken Sie auf die Schaltfläche ’Stopper betätigen’, wird der Stopper ein-

bzw. ausgefahren.

Signalgeber Eingabe/ Mit diesem Menüpunkt lassen sich die Zustände der Ultraschallsensoren

Mitte/Ausgabe im Eingabe-, Bearbeitungs- bzw. Ausgabeband abfragen:

aktualisieren 1 = hat angesprochen

0 = hat nicht angesprochen

Transportband - Damit haben Sie die Möglichkeit, für die Einstellbreiten unterschied-

Hohe Geschwin- liche Transportgeschwindigkeiten zu wählen.

digkeit

HINWEIS

Achten Sie darauf, dass sich keine Leiterplatten auf den Transportbän-

dern befinden. Das Eingabeband läuft nur mit hoher Geschwindigkeit.

Transportband - EIN Damit starten Sie die Transportbänder.
