7 Bauelementezä hler Der Bauele mentezähler zeigt die Anzahl der ver arbeiteten Bauele mente an. Anzeige- und Bed ienelemente Die folgend e Abbildung zeigt die Anzeige- und Bedienelemente. Beschreibung der Anz eige- und …
6
Hauptschalter
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung
des Automaten.
LEBENSGEFAHR
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inne-
ren des Automaten noch lebensgefährliche Spannungen
Schlüsselschalter
Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüs-
sel ist abgezogen und zugriffssicher zu verwahren. Nur zu bestimmten
Wartungs- bzw. Servicearbeiten darf er von autorisiertem Personal in Stel-
lung "I" (Einrichtbetrieb) gedreht werden.
Halttaster
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw.
nach Beseitigung von Fehlfunktionen.
NOT-HALT-Pilzdrucktaster
Beim Drücken des NOT-HALT-Pilzdrucktasters rastet dieser ein. Die
Stromversorgung zu den Portalachsen, BE-Tischen, Transportbändern
und Schneidgeräten wird unterbrochen, die Spannungsversorgung für die
Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Dre-
hen wieder entriegeln.

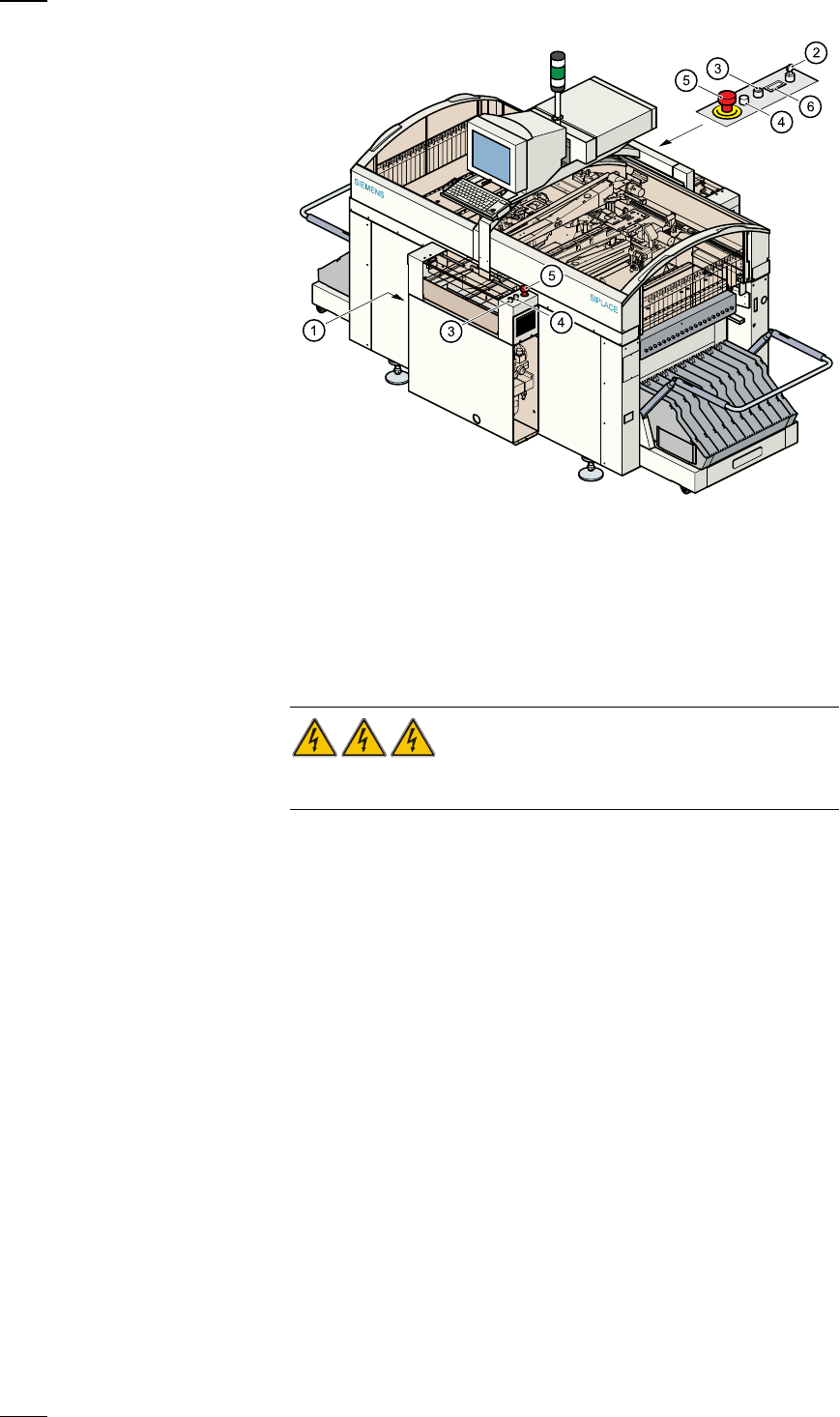

a
Hauptschalter (rot mit gelbem Gehäuse)
f
Start-Taster (weiß)
s
Schlüsselschalter
g
NOT-HALT-Pilzdrucktaster
d
Halt-Taster (schwarz)
h
Bauelementezähler
7
Bauelementezähler
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente
an.

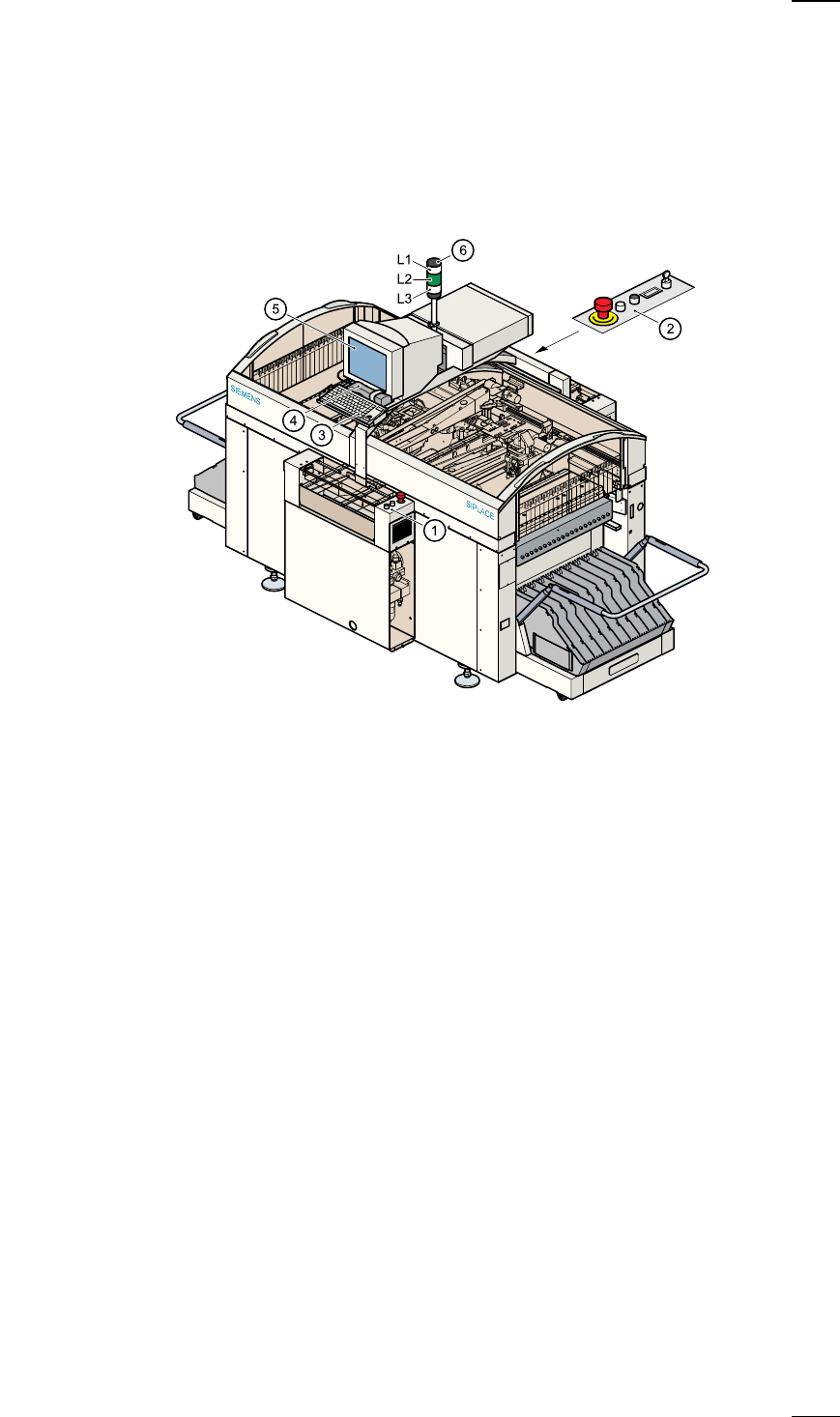

Anzeige- und Bedienelemente
Die folgende Abbildung zeigt die Anzeige- und Bedienelemente.
Beschreibung der Anzeige- und Bedienelemente
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m
erreichbar.
Touchscreen
Alternativ zum Trackball lässt sich der Mauszeiger mit dem Finger am
Bildschirm positionieren Die Auflösung beträgt 640 x 480 Pixel.
Tastatur mit integriertem Trackball
Unterhalb des Bildschirms ist die versenkbare Tastatur mit dem Trackball
untergebracht.
BE-Barcodeleser (Option)
Zwischen Tastatur und Bildschirm befindet sich ein Ablagefach, das den
BE-Barcodeleser vom Typ Datalogic DL910 aufnimmt. Mit dem Barcode-
a
Bedienfeld, Eingabeseite
s
Bedienfeld, Ausgabeseite
d
Tastatur mit integriertem Trackball
f
BE-Barcodeleser
g
Touchscreen
h
Hauptstöranzeige
L1 Störlampe weiß: Portal 2, Stellplatz 3
L2 Betriebsanzeigelampe grün
L3 Störlampe weiß: Portal 1, Stellplatz 1
8
leser lassen sich Bauelemente schnell und zuverlässig rüsten und nach-
füllen.
Hauptstöranzeige
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie
signalisiert Betriebszustände und Fehlfunktionen des Automaten.
Funktionsbeschreibung der Hauptstöranzeige
Hauptstöranzeige
Generelle Betriebszustände
–
Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
–
Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Auto-
mat wartet, dass das Ausgabeband frei wird.
–
Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente.
–
Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente
–
Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe
(L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der
Automat steht.
–
Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe
(L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Auto-
mat steht.
–
Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebs-
anzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
