leser lassen sich Bauelemente schnell und zuverlässig rüsten und nach-
füllen.
Hauptstöranzeige
Die Farbenfolge der Meldeleuchte ist weiß (L1) - grün (L2) - weiß (L3). Sie
signalisiert Betriebszustände und Fehlfunktionen des Automaten.
Funktionsbeschreibung der Hauptstöranzeige
Hauptstöranzeige
Generelle Betriebszustände
–
Betriebsanzeigelampe (grün) dauernd ein
Der Automat ist in Betrieb
–
Betriebsanzeigelampe blinkt (grün)
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Auto-
mat wartet, dass das Ausgabeband frei wird.
–
Obere weiße Störlampe L1 blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente.
–
Untere weiße Störlampe L3 blinkt
Auf der linken Seite des Automaten sind eine oder mehrere Spuren leer.
Der Automat bestückt noch vorhandene Bauelemente
–
Obere weiße Störlampe (L1) dauernd ein - grüne Betriebsanzeigelampe
(L2) aus
Auf der rechten Seite des Automaten ist ein Fehler aufgetreten -> der
Automat steht.
–
Untere weiße Störlampe (L3) dauernd an - grüne Betriebsanzeigelampe
(L2) aus
Auf der linken Seite des Automaten ist ein Fehler aufgetreten -> der Auto-
mat steht.
–
Beide weißen Störlampen (L1 und L3) dauernd an - grüne Betriebs-
anzeigelampe aus
Am gesamten Automaten ist ein Fehler aufgetreten -> der Automat steht.
L1: Störlampe (weiß)
L2: Betriebsanzeigelampe (grün)
L3: Störlampe (weiß)
9
Maschinenbereiche
In der nachfolgenden Grafik sind die einzelnen Bereiche einer SIPLACE
S-20-Bestückstation schematisch dargestellt.
Die Begriffe, die in der Grafik für die Bereiche eingetragen sind, werden
auch in den Texten der Bedienoberfläche und in der Anleitung verwendet.
Der Leiterplattentransport ist in folgende Abschnitte unterteilt:
– Eingabeband
– Bearbeitungsband
– Ausgabeband
A Ausgabeband
E Eingabeband
B Bearbeitungsband
P1 Portal 1
P2 Portal 2
S1 Stellplatz 1
S3 Stellplatz 3
T1 Transportspur 1
T2 Transportspur 2 (Option Doppeltransport)
10
Sicherheitseinrichtungen
NOT-HALT-Pilzdrucktaster
Treten schwerwiegende Probleme auf:
Der Automat bleibt sofort stehen. Versuchen Sie, das Pro-
blem zu beseitigen. Wenn dies nicht möglich ist, rufen Sie
den Einrichter.
Bestücken fortsetzen
Entriegeln Sie den NOT-HALT-Pilzdrucktaster, indem Sie ihn nach links
drehen.
Drücken Sie den Starttaster.
Schutzabdeckungen
Achten Sie darauf, dass beim Betrieb alle Schutzabdeckungen geschlos-
sen sind. Sobald eine Abdeckung geöffnet ist, bleibt der Automat stehen
und es erscheint beispielsweise folgende Fehlermeldung während des
Bestückens:
Allg. Fehler: 270 Leiterplatte wird wegen NOT-HALT unterbrochen
Seg:1 Abs:1 FZ:1
Schließen Sie die Schutzabdeckungen und drücken Sie den Starttaster.

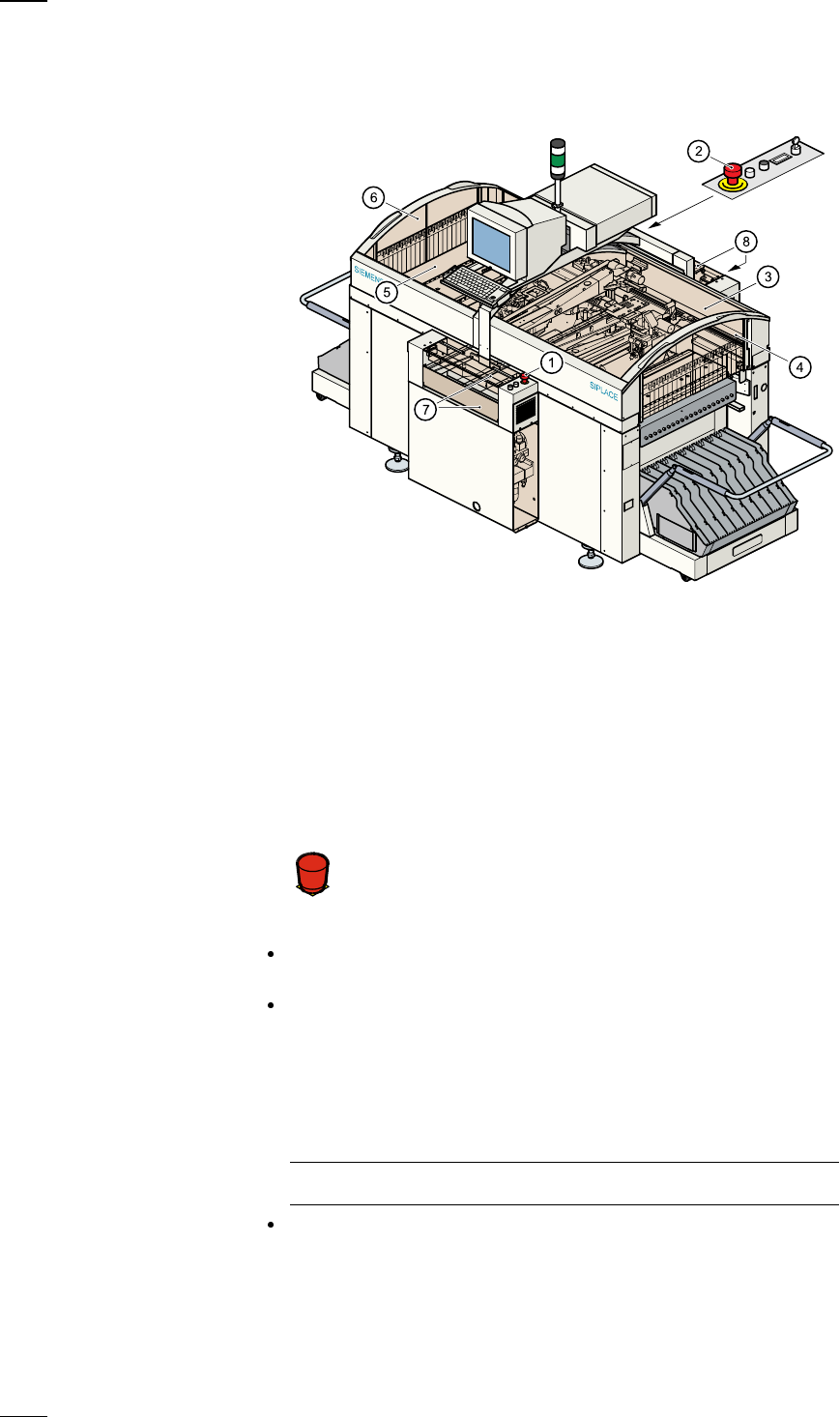

a
NOT-HALT-Pilzdrucktaster, Eingabeseite
s
NOT-HALT-Pilzdrucktaster, Ausgabeseite
d
Schutzhaube, rechte Seite
f
Schutzscheiben, rechte Seite
g
Schutzhaube, linke Seite
h
Schutzscheiben, linke Seite
j
Abdeckung und Eingreifschutz am Eingabeband
k
Abdeckung und Eingreifschutz am Ausgabeband
Á
