Markenfehler

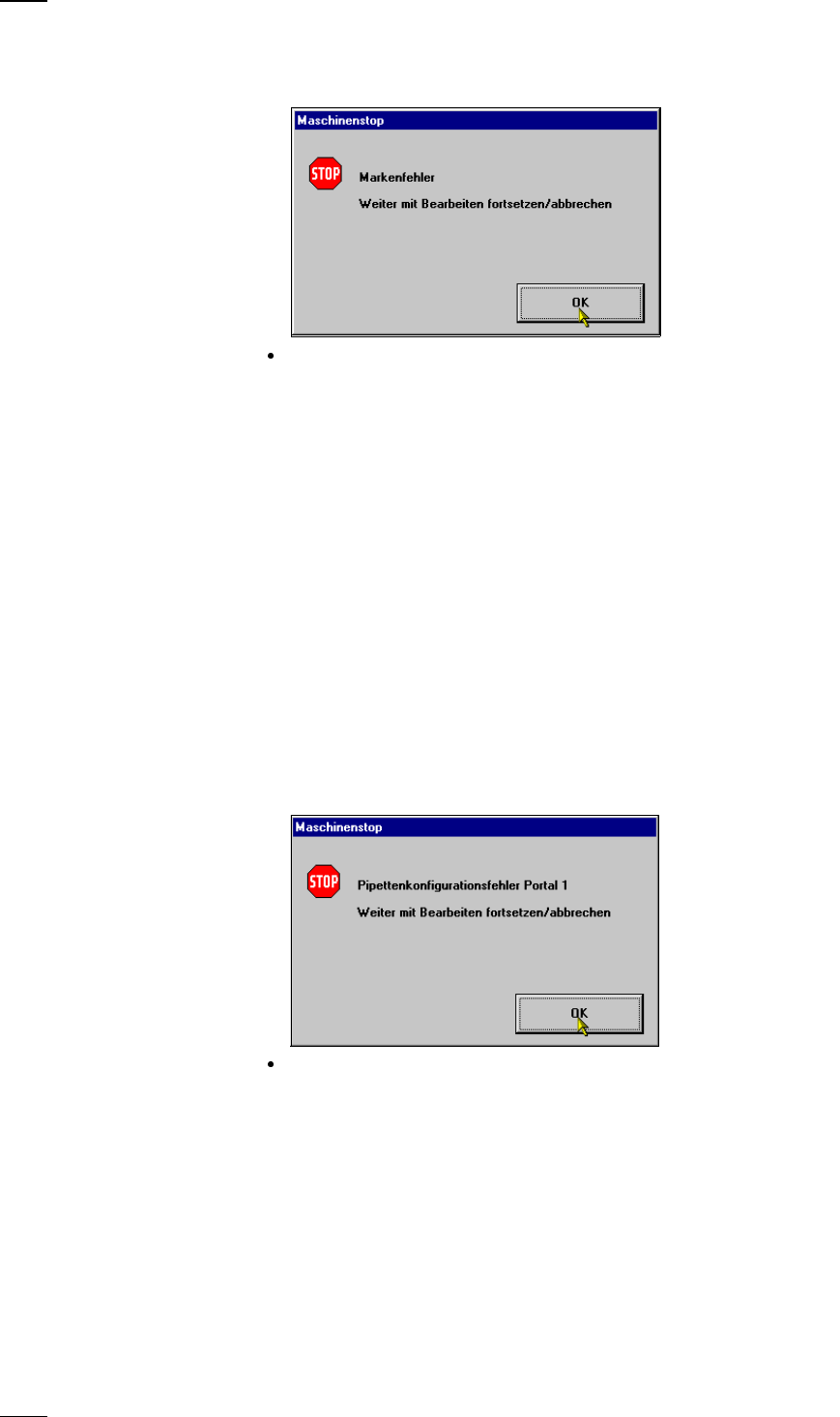

Diese Fehlermeldung erscheint am Bildschirm, wenn eine Marke nicht
gefunden oder erkannt wurde.
Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden
Funktionen:
Bearbeitung Damit brechen Sie die Bestückung ab.
abbrechen
Bearbeitung Damit setzen Sie die Bestückung fort.
fortsetzen
Menü ’Fehler Damit rufen Sie die Liste mit den aufgetretenen Markenfehlern am
anzeigen’ Bildschirm ab.
Einzelfunktionen Wählen Sie dieses Menü, um den Fehler zu beheben.
Portal 1/2
Nachbestücken der • Transportieren Sie die Leiterplatte in das Ausgabeband.
LP ohne BE-Verlust • Legen Sie die LP wieder in das Eingabeband.
• Transportieren Sie die Leiterplatte in das Bearbeitungsband.
Die LP wird dort gestoppt und geklemmt.
• Wählen Sie nun ’Bestücken fortsetzen’.
Pipettenkonfigurationsfehler
Tritt ein Fehler im Zusammenhang mit der Pipettenkonfiguration auf oder
muss diese geändert werden, so erscheint die Warnbox ’Pipettenkonfigu-
rationsfehler Portal 1/2’ am Bildschirm
Klicken Sie zur Bestätigung auf ’OK’.
Menü ’EF Portal 1/2’ Wählen Sie das Untermenü ’Pipettenkonfiguration Revolverkopf’ und
wechseln Sie die Pipette.
Beim Verlassen des Menüs EF wird ein Kopfreferenz- und Höhenrefe-
renzlauf mit Vakuumtest wird durchgeführt.
Bearbeitung Damit setzen Sie die Bestückung fort.
fortsetzen
35
LP-Barcodelesefehler (Option)
Konnte der Barcode nicht richtig eingelesen werden, erscheint folgende
Auswahl-/Eingabebox am Bildschirm
Geben Sie den korrekten Barcode mit der Tastatur ein oder
transportieren Sie die LP.
Bearbeitung Damit setzen Sie die Bestückung fort.
fortsetzen
BE-Wechseltisch ab-/andocken

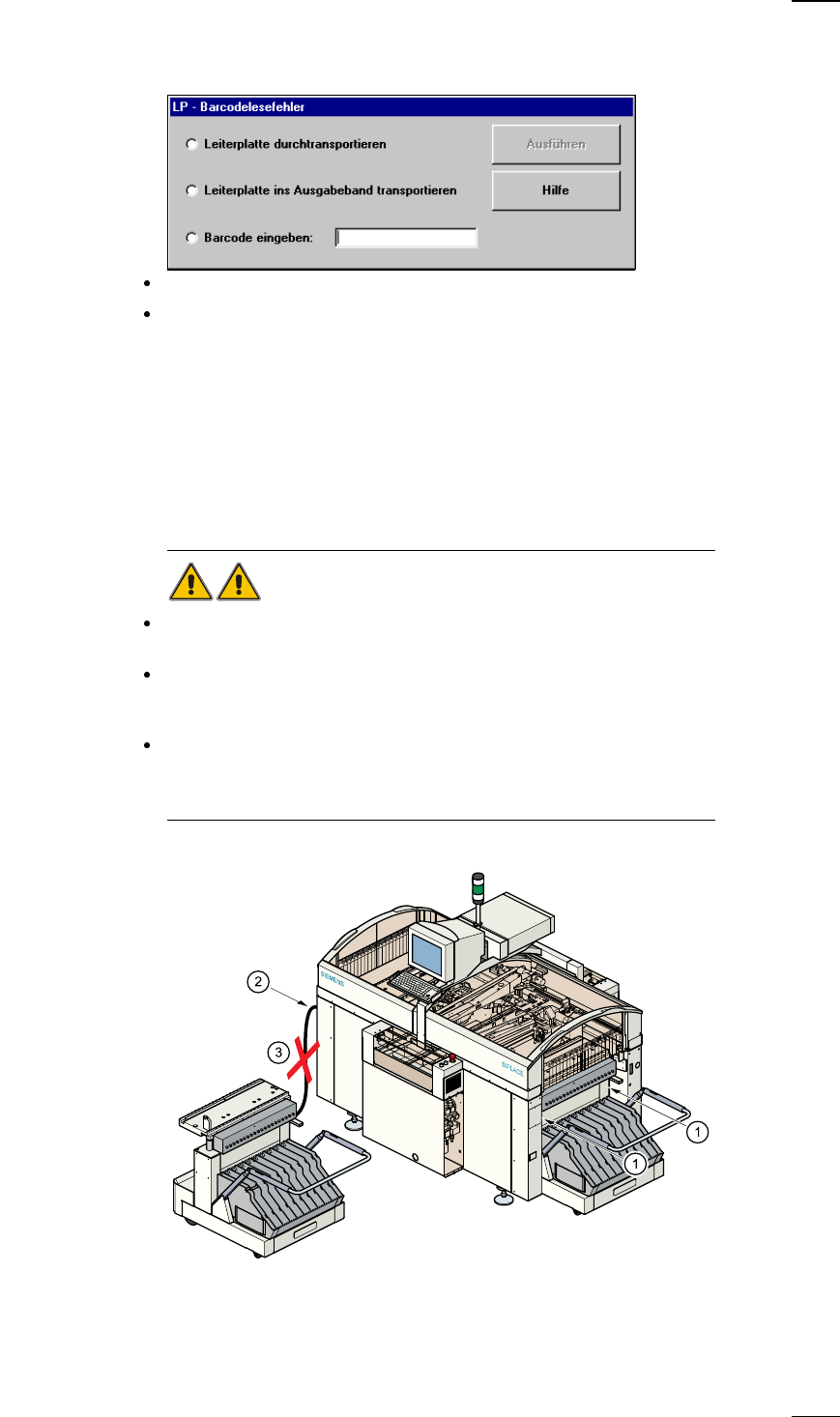

Sicherheitshinweise zum An- und Abdocken des fahrbaren BE-Wechsel-
tischs
WARNUNG
Greifen Sie bei laufender Maschine niemals in die Spalte zwischen den
BE-Wechseltischen und dem Automatenständer (Pos. 1).
Die Versorgungskabel für die BE-Wechseltische dürfen nur dann an die
Automatensteckdosen (Pos. 2) angeschlossen bzw. von diesen abgezo-
gen werden, wenn der BE-Wechseltisch am Automaten angedockt ist.
Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wechselti-
sche an die Steckdosen des Automaten anzuschließen und den BE-
Wechseltisch über die Druckluftsteuerung außerhalb des Automaten zu
bedienen (Pos. 3).
36

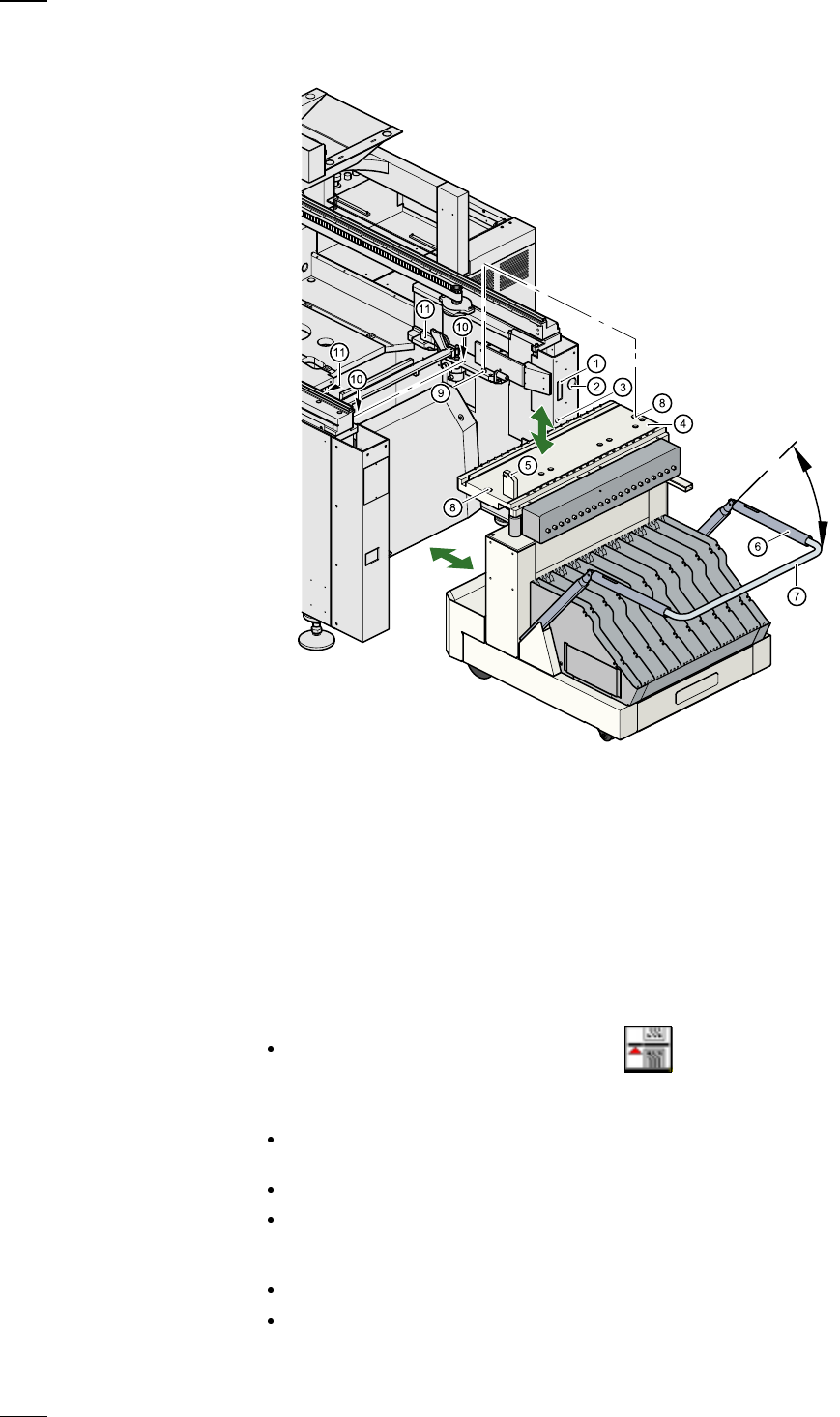

BE-Wechseltisch abdocken
a
Anschluss für die Kommunikationsschnittstelle
s
Anschluss für die Stromversorgung des Bauelementewechseltisches
d
Druckluftanschluss
f
BE-Tischplatte
g
Taster zum Heben und Senken der BE-Tischplatte
h
Betätigungsrohr
j
Klappbarer Bügel
k
Bohrungen für die Zentrierbolzen
l Zentrierbolzen
; Auflageflächen für die Gleitschienen des BE-Wechseltisches
A Horizontalspanner
Klicken Sie im Menü GRUNDANSICHT
die Ikone BEARBEITEN ANHALTEN an.
Die gerade bearbeitete Leiterplatte wird fertigbestückt.
Danach werden die Ikonen der Einzelfunktionenmenüs aktiviert.
Klicken Sie die gewünschte Ikone EINZELFUNKTIONEN PORTAL X an
(Portal 1 oder 2).
Klicken Sie die Ikone PORTALFUNKTIONEN an.
Klicken Sie in diesem Menü die Schaltfläche RÜSTPOSITION ANFAH-
REN an. Der gewählte Bestückkopf fährt über den LP-Transport, so dass
er beim BE-Tischwechsel nicht beschädigt werden kann.
Öffnen Sie die Schutzhaube des gewählten Portals.
Öffnen Sie die Seitenscheiben.
