32 Fehlerbehandlung ↑ BA 4.2 Treten am Bestückauto maten aufgrund v on – Spurfehlern – Maschinen fehlern – Transportfehlern – Markenfeh lern – Pipettenko nfigurationsfehlern oder – LP-Barcod elesefehlern Maschinen stills…

Klicken Sie in der Dialogbox OK an, wenn der Vorgang beendet werden

soll.

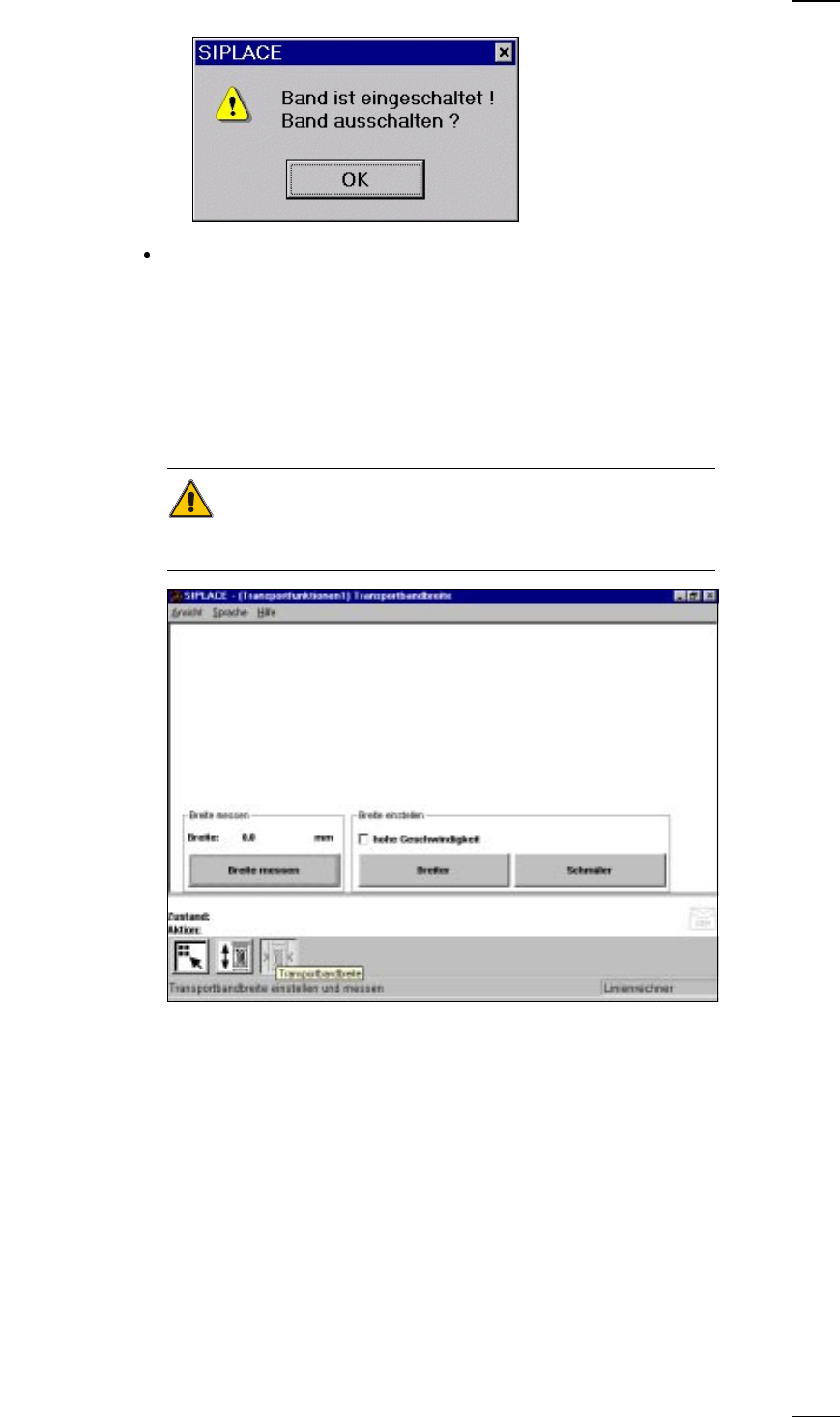

Menü ’Transportbandbreite’

↑ BA 5.3.2 Dieses Menü dient zum Messen und Ändern der Transportbandbreite.

VORSICHT

Stellen Sie sicher, dass sich keine Leiterplatten auf den Transportbändern

befinden, wenn Sie die Transportbandbreite ändern.

Breite messen Damit können Sie sich die Breite des LP-Transports anzeigen lassen,

messen und abspeichern.

Breite einstellen Mit diesem Menüpunkt lässt sich die LP-Transportbreite wahlweise mit

hoher bzw. niedriger Geschwindigkeit einstellen. Haben Sie die Breite ver-

ändert, so wird bei Verlassen des Einzelfunktionenmenüs mit dem linken

Portal die Transportbreite vermessen und aktualisiert. Rufen Sie zur

Anzeige der aktuellen Breite das Menü erneut auf.

Fehlerbehandlung

↑ BA 4.2 Treten am Bestückautomaten aufgrund von

– Spurfehlern

– Maschinenfehlern

– Transportfehlern

– Markenfehlern

– Pipettenkonfigurationsfehlern oder

– LP-Barcodelesefehlern

Maschinenstillstände auf, erscheint die entsprechende Warnbox am Bild-

schirm.

Beachten Sie die Hinweise in der Warnbox und führen Sie die geforderten

Maßnahmen durch.

WARNUNG

Nur entsprechend ausgebildetes und qualifiziertes Personal darf Maßnah-

men der Zugangsberechtigung ’Einrichter’ durchführen, da unsachge-

mäßer Umgang mit den Automaten zu schwerer Körperverletzung sowie

erheblichen Sachschäden führen kann.

HINWEIS

Schließen Sie zum Verfahren der Achsen die Schutzhauben.

Wenn Sie Kopffunktionen bei geöffneter Schutzhaube ausführen wollen,

ist dies nur mit dem Schlüsselschalter in Stellung "I" möglich.

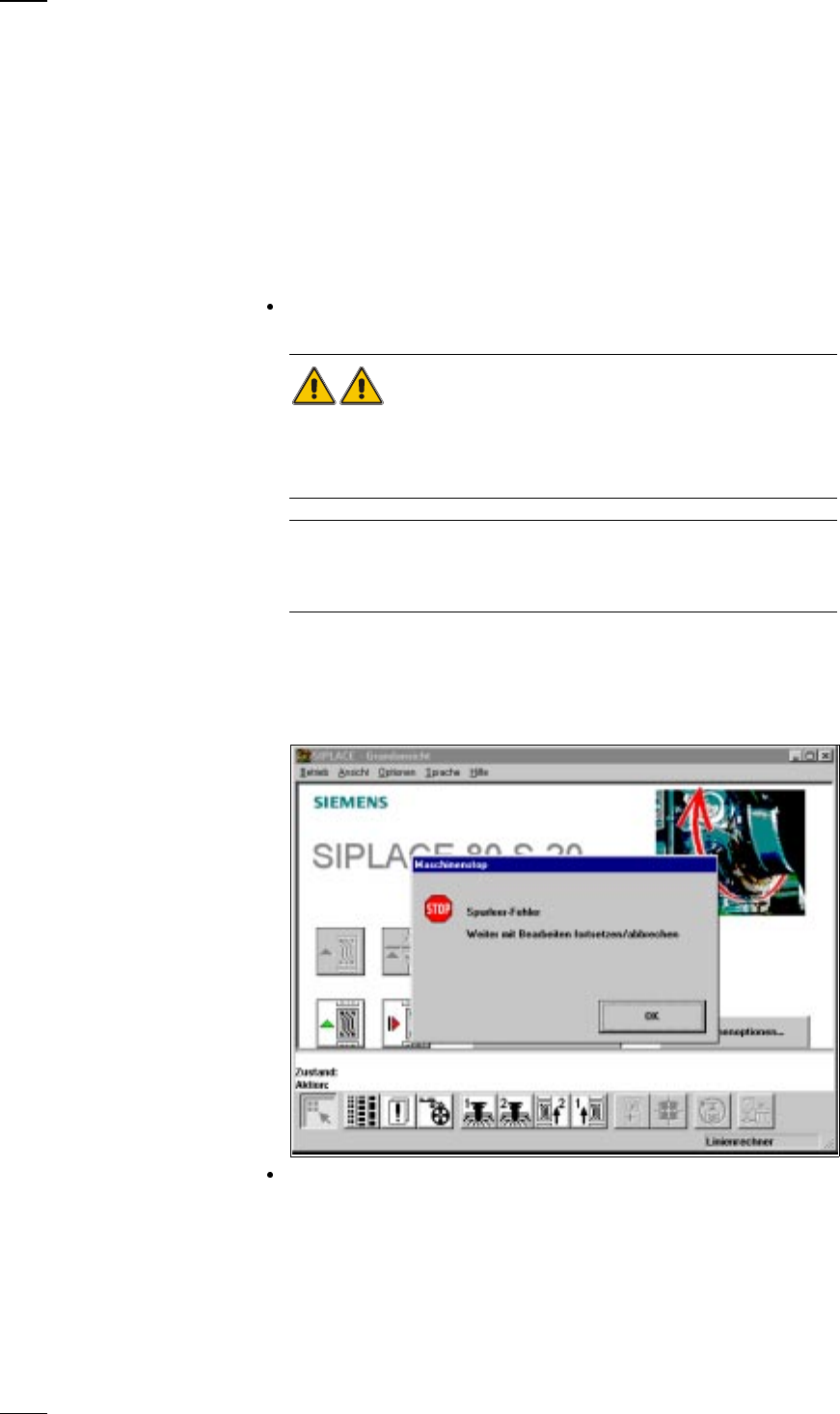

Spurleer-Fehler

Eine Leiterplatte wird solange bestückt, bis sämtliche, zu bestücken-

↑ BA 4.2.2 den Bauelemente nicht mehr vorrätig sind. In dieser Situation hält der

Automat an und am Bildschirm erscheint der Fehler ’Spur leer’.

Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden

Funktionen:

Bearbeitung Wählen Sie ’Bearbeitung abbrechen’, wird die Leiterplatte in das Aus-

abbrechen gabeband transportiert und die Bauelemente am Bestückkopf im Abwurf-

behälter abgelegt. Danach fahren die Portale in die Warteposition.

Bearbeitung Füllen Sie die fehlenden Bauelemente nach, setzen Sie die nachgefüllten

fortsetzen Spuren auf ’voll’ und klicken Sie ’Bearbeitung fortsetzen’ an. Die Leiter-

platte wird fertigbestückt.

Menü ’Fehler Mit diesem Menü holen Sie die Liste der aufgetretenen Fehler auf den

anzeigen’ Bildschirm.

Menü ’Bauteilförder- Dieses Menü dient zum Bearbeiten von leeren Spuren und Spur-

systeme’ fehlern.

Menü ’Einzelfunktio- Vom Portal verursachte Fehler werden mit Hilfe dieses Menüs

nen Portal 1/2’ behoben.

Maschinenfehler

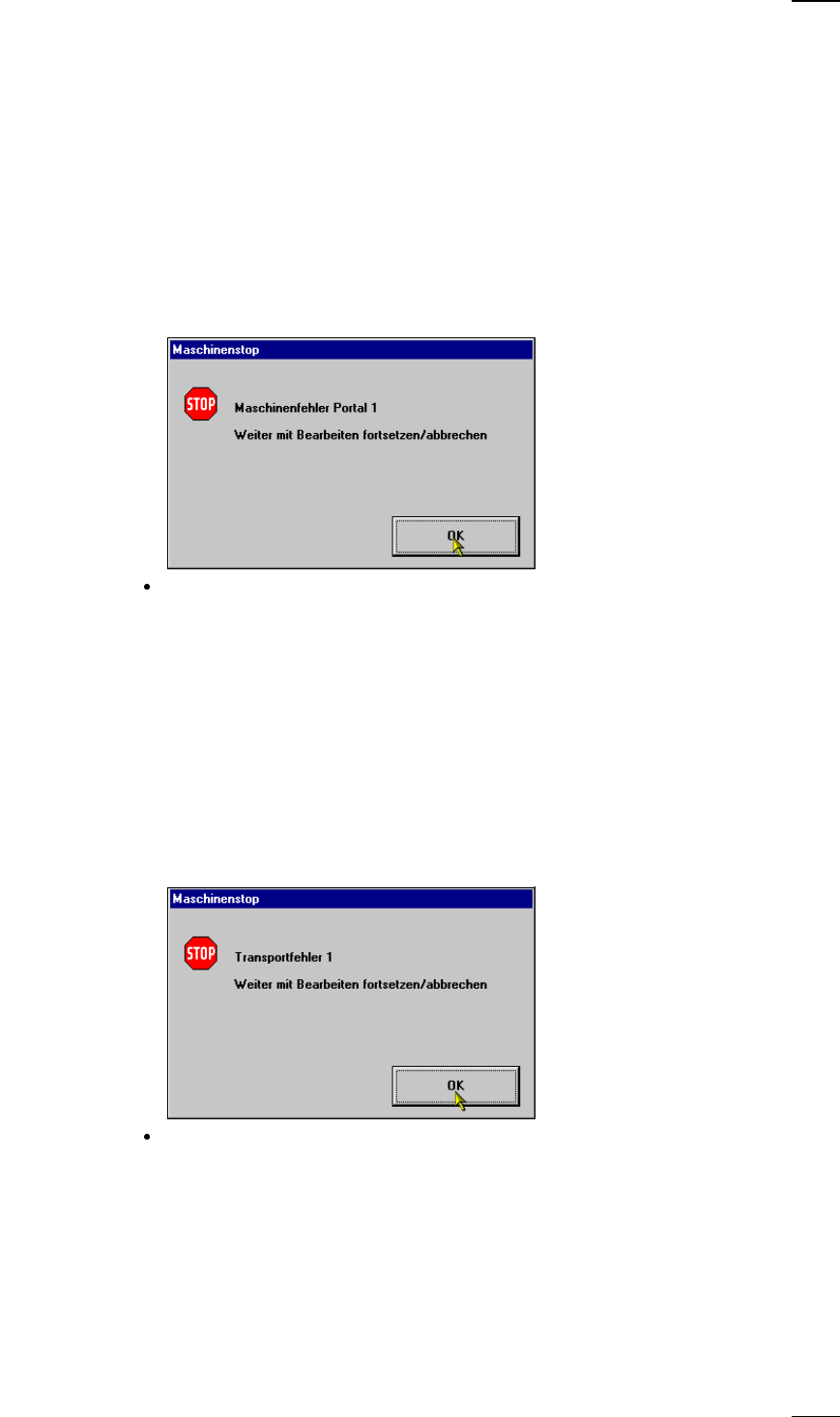

Bei Maschinenfehlern wie zum Beispiel Achsfehlern hält der Automat

↑ BA 4.2.3 an.

Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden

Funktionen:

Bearbeitung Damit brechen Sie die Bestückung ab.

abbrechen

Bearbeitung Damit setzen Sie die Bestückung fort.

fortsetzen

Menü ’Fehler Damit rufen Sie die Liste mit den aufgetretenen Maschinenfehlern am

anzeigen’ Bildschirm auf.

Menü ’EF Portal 1/2’ Wählen Sie dieses Menü, um den Fehler zu beheben.

Transportfehler

Werden Leiterplatten nicht geklemmt, wird der Bestückvorgang unter-

↑ BA 4.2.4 brochen und folgende Warnbox am Bildschirm ausgegeben:

Klicken Sie zur Bestätigung auf ’OK’ und wählen Sie unter folgenden

Funktionen:

Bearbeitung Damit brechen Sie die Bestückung ab.

abbrechen

Bearbeitung fortsetzenDamit setzen Sie die Bestückung fort.

Menü ’Fehler Damit rufen Sie die Liste mit den aufgetretenen Transportfehlern am

anzeigen’ Bildschirm auf.

Menü ’EF Wählen Sie dieses Menü, um den Fehler zu beheben.

Transport 1/2’
