37 Öffnen Sie die Ho rizontalspanner (Pos. 1 1 ) Ziehen Sie gleichzeitig beide Betätigungsrohre ( Pos. 6) in Ihre Rich tung und klappe n Sie den Bügel (P os. 7) nach oben . Damit arretieren S ie die angehoben e BE-T isch…
36
BE-Wechseltisch abdocken
a
Anschluss für die Kommunikationsschnittstelle
s
Anschluss für die Stromversorgung des Bauelementewechseltisches
d
Druckluftanschluss
f
BE-Tischplatte
g
Taster zum Heben und Senken der BE-Tischplatte
h
Betätigungsrohr
j
Klappbarer Bügel
k
Bohrungen für die Zentrierbolzen
l Zentrierbolzen
; Auflageflächen für die Gleitschienen des BE-Wechseltisches
A Horizontalspanner
Klicken Sie im Menü GRUNDANSICHT
die Ikone BEARBEITEN ANHALTEN an.
Die gerade bearbeitete Leiterplatte wird fertigbestückt.
Danach werden die Ikonen der Einzelfunktionenmenüs aktiviert.
Klicken Sie die gewünschte Ikone EINZELFUNKTIONEN PORTAL X an
(Portal 1 oder 2).
Klicken Sie die Ikone PORTALFUNKTIONEN an.
Klicken Sie in diesem Menü die Schaltfläche RÜSTPOSITION ANFAH-
REN an. Der gewählte Bestückkopf fährt über den LP-Transport, so dass
er beim BE-Tischwechsel nicht beschädigt werden kann.
Öffnen Sie die Schutzhaube des gewählten Portals.
Öffnen Sie die Seitenscheiben.
37
Öffnen Sie die Horizontalspanner (Pos. 11)
Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung
und klappen Sie den Bügel (Pos. 7) nach oben. Damit arretieren Sie die
angehobene BE-Tischplatte in ihrer oberen Endstellung.
Drücken Sie den Taster (Pos. 5) zum Anheben der BE-Tischplatte (Pos. 4)
so lange, bis die BE-Tischplatte ihre obere Endstellung erreicht hat.
Lösen Sie den Stecker für die Stromversorgung (Pos. 2) des BE-Wechsel-
tisches.
Lösen Sie den Stecker des Steuerkabels (Pos. 1).
Lösen Sie den Stecker der Druckluftversorgung (Pos. 3).
Ziehen Sie den BE-Tisch heraus.
BE-Wechseltisch andocken
WARNUNG
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wechsel-
tischbereichs befindet.
VORSICHT
Achten Sie beim Andocken des BE-Wechseltisches darauf, dass sich die
BE-Tischplatte in ihrer oberen Endstellung befindet und der Bügel (Pos. 7)
nach oben geklappt ist.
Kürzen Sie die Leergurte der Zuführmodule.
Kontrollieren Sie, dass die Auflagefläche (Pos. 10) für die BE-Tischplatte
sauber ist.
Schieben Sie den BE-Wechseltisch vorsichtig in den Automaten ein.
Stecken Sie den Stecker der Druckluftversorgung (Pos. 3) an.
Schließen Sie das Steuerkabel (Pos. 1) an.
Schließen Sie das Stromversorgungskabel (Pos. 2) für den BE-Wechsel-
tisch an.
Ziehen Sie gleichzeitig beide Betätigungsrohre (Pos. 6) in Ihre Richtung
und klappen Sie danach den Bügel (Pos. 7) des BE-Wechseltisches nach
unten, um die BE-Wechseltischplatte absenken zu können.
Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über
den Zentrierbolzen des Automaten befinden.
Drücken Sie den Taster (Pos. 5) so lange, bis sich die BE-Tischplatte in
ihrer oberen Endstellung befindet.
Lassen Sie den Taster los. Die BE-Tischplatte senkt sich ab.
Achten Sie darauf dass die Zentrierstifte in die Zentrierbohrungen der BE-
Tischplatte greifen und sich die BE-Tischplatte vollständig abgesenkt hat.
Klappen Sie den Bügel (Pos. 7) des BE-Wechseltisches nach oben.
Arretieren Sie beide Horizontalspanner (Pos. 11).
Schließen Sie die Seitenscheiben und die Schutzhaube.
Starten Sie den Automaten mit der Starttaste.
38
SIPLACE 80F
4

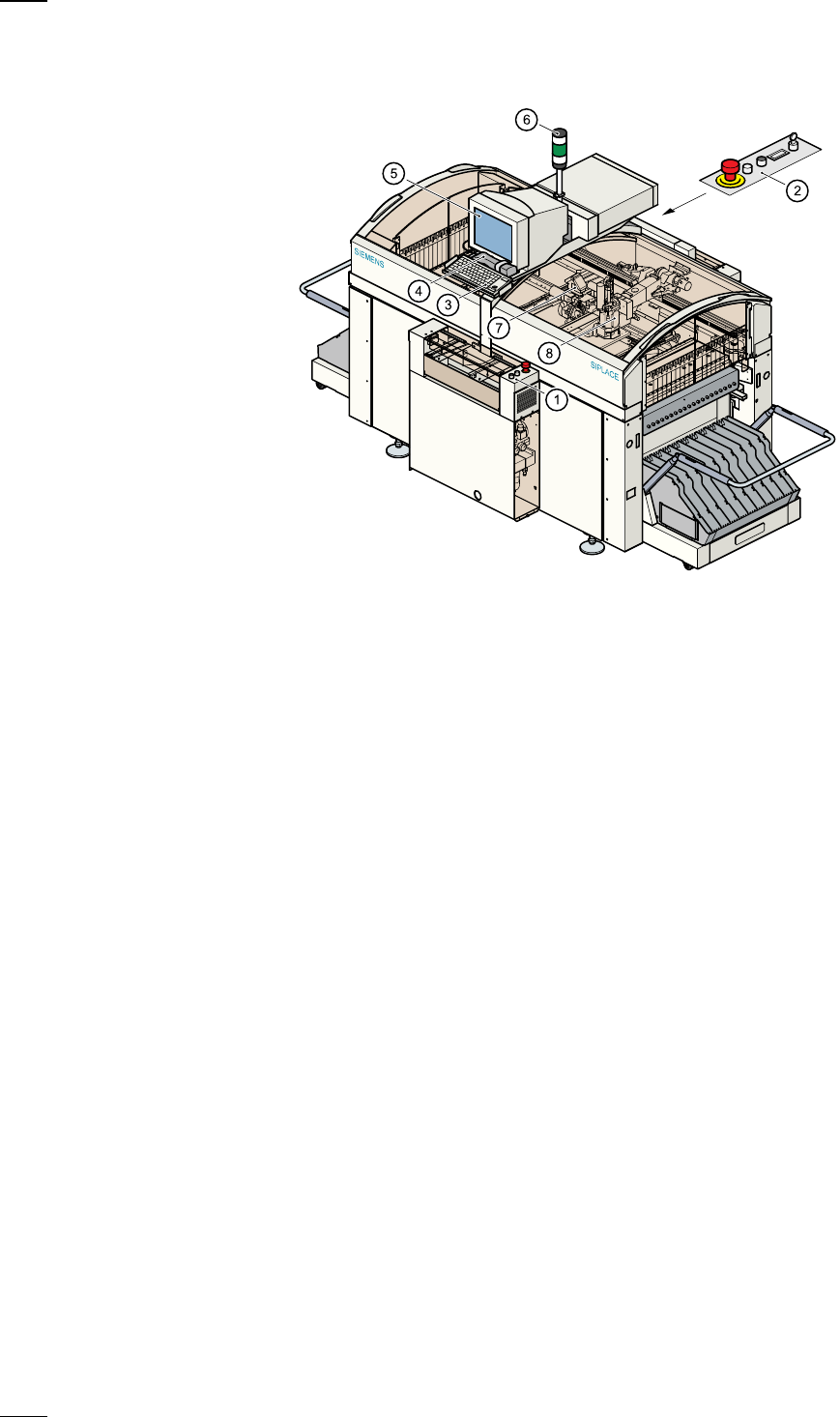

Gesamtansicht
a
Bedienfeld, Eingabeseite
s
Bedienfeld, Ausgabeseite
d
Tastatur mit Trackball
f
BE-Barcodeleser
g
Touchscreen
h
Hauptstöranzeige
j
12-Segment-Revolverkopf
k
IC-Kopf
Die Beschreibung der Bedienoberfläche, der Schutzfunktionen und der
Menüs anhand der SIPLACE 80S-20 gilt im wesentlichen auch für den
80F
4
-Automaten.
Als Option kann am SIPLACE 80F
4
-Bestückautomaten auch ein Waffle-
Pack-Wechsler installiert sein. Da der F
4
-Automat nur über ein Portal-
system verfügt und statt des zweiten Revolverbestückkopfes einen IC-
Kopf besitzt, unterscheidet sich die Bedienerführung in einigen Punkten
von der des S-20-Automaten.
