18
Bedienerführung
Menü ’Grundansicht SIPLACE 80S-20’ (Bedienebene ’Bediener’)
Von der Grundansicht aus steuern Sie den Betrieb des Automaten.
↑ BA 3.3 Alle für den Bediener zugelassenen Menüs und Optionen sind von dort
aus zugänglich. Menüs, zu denen der Bediener keinen Zugang hat und
Optionen, die nicht aktiviert sind, sind grau schattiert. Sie können jederzeit
von einem Menü in die Grundansicht zurückspringen. Haben Sie zuvor
Einstellungen geändert, werden Abfrageboxen eingeblendet, die Sie zum
Abspeichern oder Verwerfen der Wahl auffordern.
a
-
f Schaltknöpfe für die Automatensteuerung
a
Bearbeiten
s
Bearbeiten anhalten
d
Bearbeiten fortsetzen
f
Bearbeiten abbrechen
g
’Fehlerinfo’
Ist ein Fehler aufgetreten, können Sie weitere Informationen in diesem
Untermenü dazu abrufen.
h
’Diagnose’
Tritt während der Bearbeitung einer Leiterplatte ein Fehler auf, können Sie
zur Fehleranalyse und -behebung das Diagnoseprogramm starten.
j
’Fehler quittieren’
Klicken Sie diese Schaltfläche an, wird die Fehleranzeige gelöscht. Zu
Referenzzwecken bleibt der Fehler weiterhin in der Fehlerliste eingetra-
gen.
k
Hier werden die Dateinamen des Auftrags, des geladenen Nutzens und
der Rüstung angezeigt.
l
-
H Schaltflächen bzw. Ikonen zum Aufrufen der Menüs für die Automa-
tensteuerung
l
Maschinenoptionen
;
Grundansicht anzeigen
A
Rüstung anzeigen und Rüstkontrolle mit Barcode
S
Fehler anzeigen
D
BE-Fördersysteme
F
EF Portale 1 und 2
G EF LP-Transport 1 und EF LP-Transport 2 (Das Menü ’EF LP-Transport 2’
lässt sich nur aufrufen, wenn die Option ’Doppeltransport installiert ist.)
H GEM-Status, Bestückprogramm und Terminalservice (Option)
J Anzeige der Betriebsart des Automaten: Linienrechner, GEM-Host, Stand
alone
;ASD F G H
a
df
g
h
j
s
l
K
J
k
19
K
Menüzeile mit Pull-down-Menüs
Über diese Pull-down-Menüs haben Sie ebenfalls Zugang zu sämtlichen
Funktionen und Optionen, die Sie zur Steuerung des Automaten benöti-
gen.

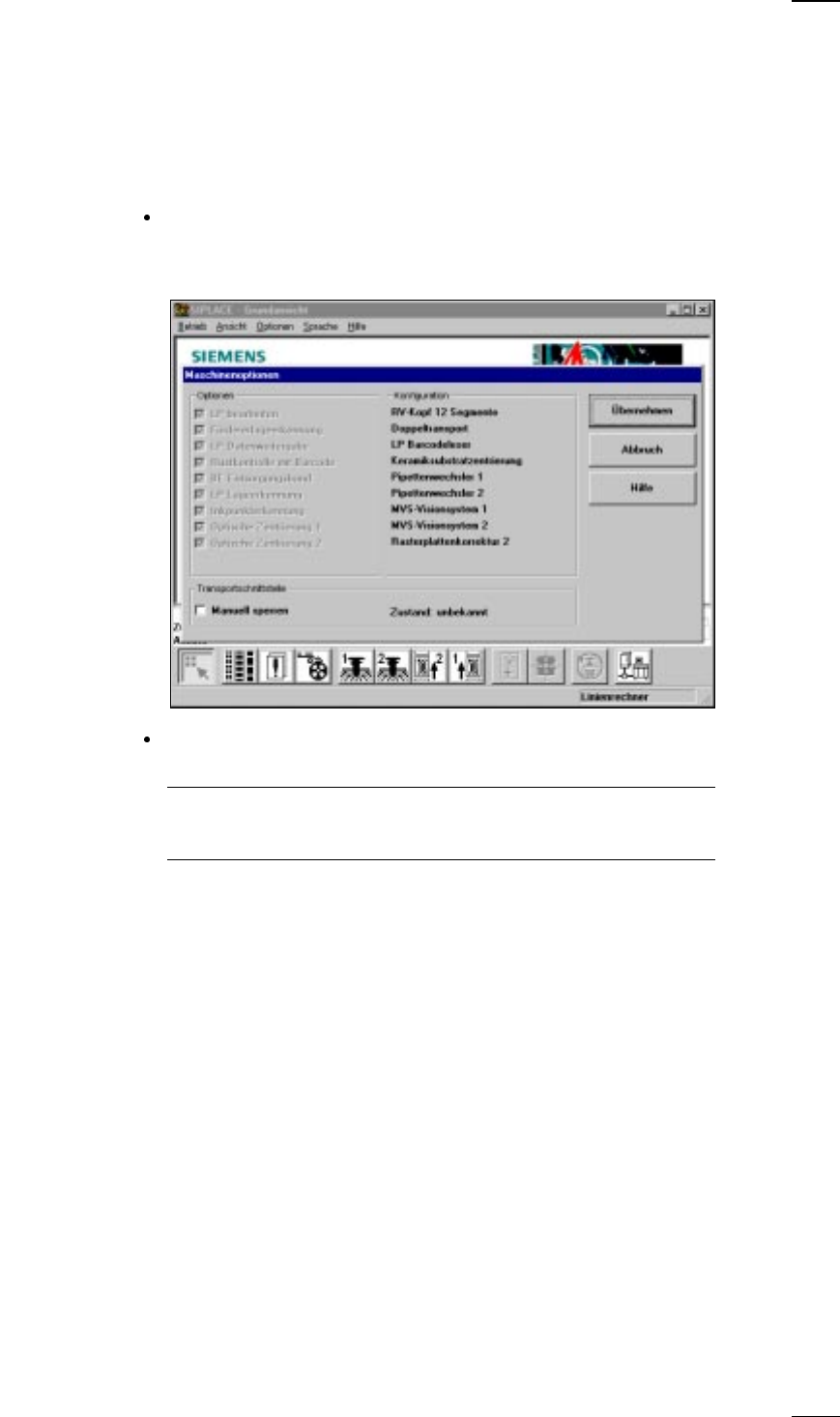

Menü ’Maschinenoptionen’
Klicken Sie in der Grundansicht die Schaltfläche ’Maschinenoptionen’ an.
Die eingeblendete Kontrollbox ’Maschinenoptionen’ zeigt die installierten
Optionen und die Konfiguration des Automaten an. Aktivierte Optionen
sind mit einem Kreuz im Kästchen markiert.
Mit ’Abbruch’ verlassen Sie das Menü, ohne die Änderungen zu spei-
chern, mit ’Übernehmen’ sichern Sie die Änderungen.
Beachten Sie allerdings, dass für bestimmte Optionen die Zugangsbe-
rechtigung für ’Einrichter’ erforderlich ist und diese nur von diesem Perso-
nenkreis aktiviert bzw. deaktiviert werden können.
↑ BA 3
↑ BA 4
↑ BA 11
20

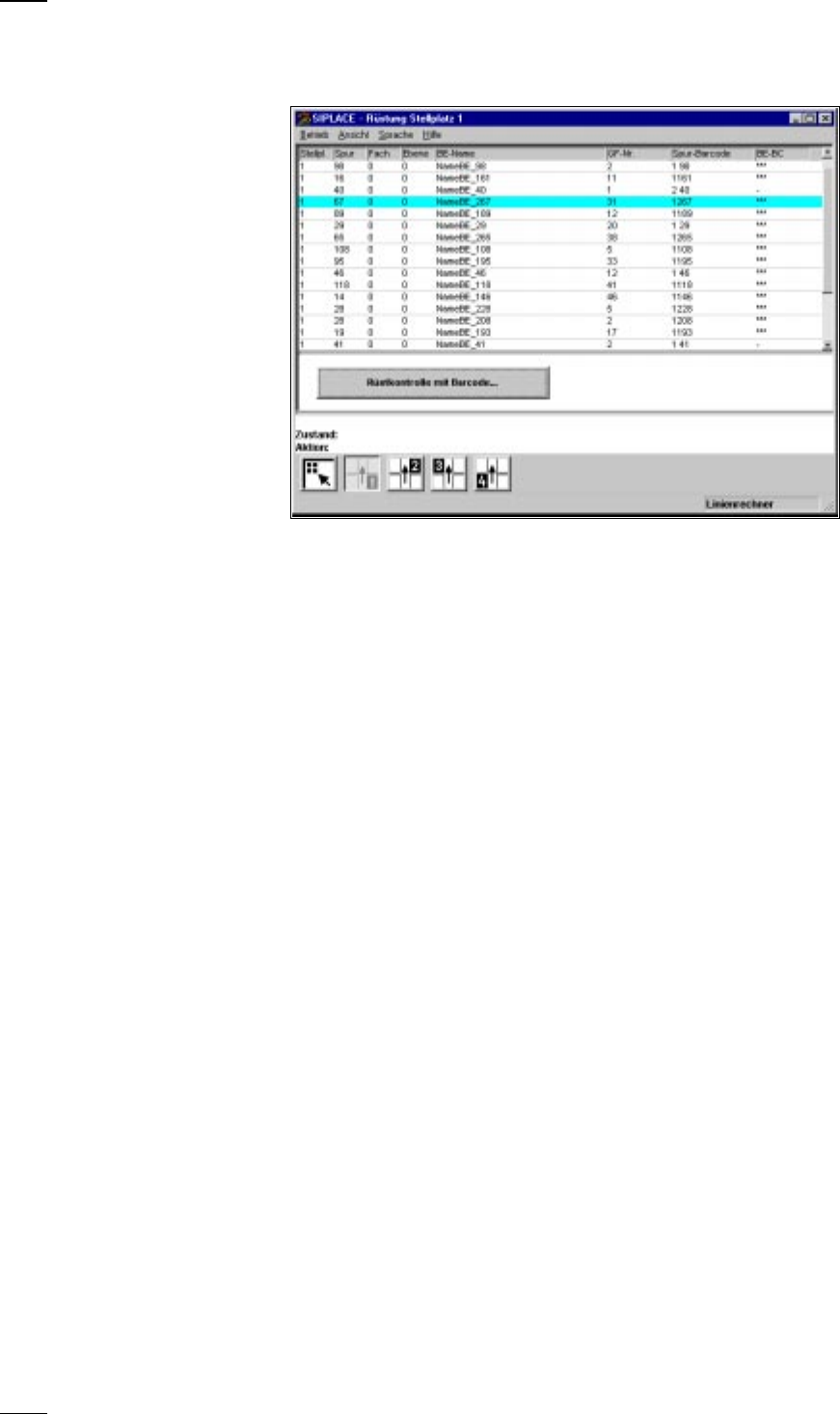

Menü ’Rüstung’
Bei vorgegebenem Nutzen und vorgegebener Rüstung können Sie
↑ BA 4.1 sich für jeden Stellplatz die Rüstung mit diesem Menü anzeigen lassen.
Stellpl: Stellplatznummer
Spur: Spurnummer des jeweiligen BE-Förderers
Fach: Zugewiesenes Fach des Förderers für das Bauelement
Ebene: Zeigt die Ebenennummer (1 - 28) des Bauelements im
Wafflepackwechsler an (nur bei F-Automaten)
BE-Name: Name des Bauelements
GF-Nr.: Gehäuseformnummer des Bauelements
Spur-Barcode: Spurbarcode des Bauelements
BE-BC: Bauelemente-Barcode
Ist ein BE-Barcode vorgegeben, sind in dieser Spalte xxx eingetragen,
und das Menü Rüstkontrolle mit Barcode lässt sich aufrufen. Ist in der
Spalte ein Minuszeichen eingetragen, bedeutet dies, dass für das Bauele-
ment kein Barcode vorgegeben ist. Die Schaltfläche ’Rüstkontrolle mit
Barcode’ ist inaktiv.
