44 Menü ’Wafflep ack-Wechsler ’ Nachfüllposi tion D er Lift wird so posit ioniert, dass alle F lächenmagazine e ntweder anfahren gewechsel t oder nachgefüllt werden können. Nachfüllposi tion D iese Funktion dien t zum Üb…
43
Neuer Füllstand Markieren Sie in der Liste die gewünschte Spur mit dem cyanfarbenen
Balken. Klicken Sie die Schaltfläche ’Neuer Füllstand ...’ an.
Geben Sie in der Eingabebox im Feld ’Neuer Wert’ die aktuelle Bauele-
menteanzahl ein. Der maximal zulässige Wert für die Bauelementeanzahl
ist im Feld ’Maximaler Wert’ angezeigt.
Schließen Sie die Eingabe mit ’OK’ ab.
44

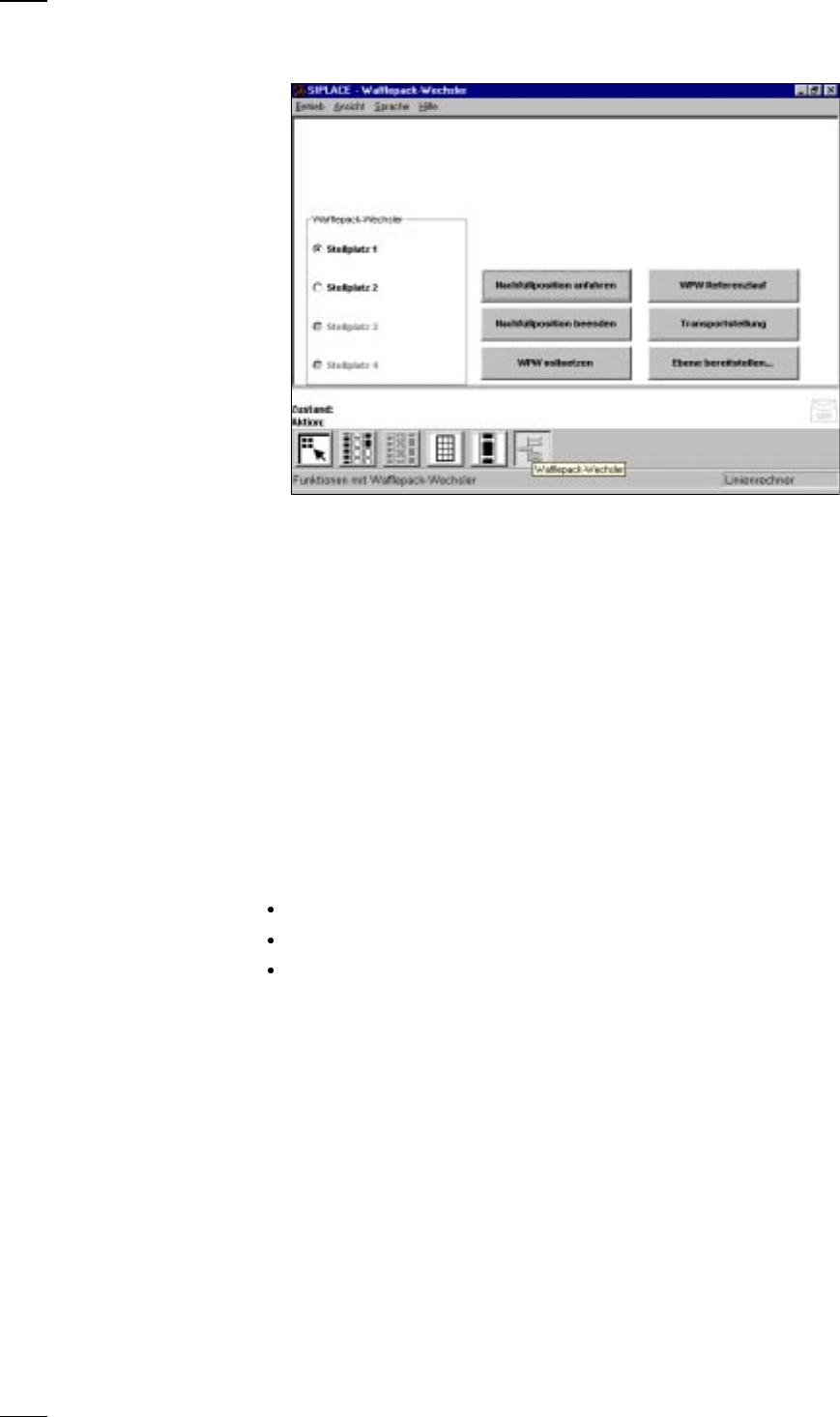

Menü ’Wafflepack-Wechsler’
Nachfüllposition Der Lift wird so positioniert, dass alle Flächenmagazine entweder
anfahren gewechselt oder nachgefüllt werden können.
Nachfüllposition Diese Funktion dient zum Überprüfen und Ausrichten aller in der
beenden Rüstung konfigurierten Flächenmagazine. Fehlende Magazine werden
am Bildschirm ausgegeben.
WPW vollsetzen Alle in der Rüstung konfigurierten Flächenmagazine werden auf ’voll’
gesetzt.
WPW Referenzlauf Klicken Sie zunächst auf den Button ’Bearbeitung anhalten’ und danach
auf die Schaltfläche ’WPW Referenzlauf’ an. Der Waffle-Pack-Wechsler
führt einen Referenzlauf durch.
Transportstellung Verfahren Sie den Lift des Waffle-Pack-Wechslers in die Transportposi-
tion, wenn Sie den Waffle-Pack-Wechsler transportieren wollen.
Ebene bereitstellen Mit dieser Funktion stellen Sie Flächenmagazine aus unterschiedlichen
Ebenen bereit.
Klicken Sie zunächst den Button ’Bearbeiten anhalten’ an.
Klicken Sie nun die Schaltfläche ’Ebene bereitstellen’ an.
Geben Sie in die aufgeklappte Eingabebox die gewünschte Magazinnum-
mer ein.
↑ BA 4.3.5
45
Index
A
Abdeckung . . . . . . . . . . . . . . . . . . . . . . . . . 10
Abholposition
. . . . . . . . . . . . . . . . . . . . . . . 26
Abholseite
. . . . . . . . . . . . . . . . . . . . . . . . . . 22
Abkürzungen
. . . . . . . . . . . . . . . . . . . . . . . . 5
Abs
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 22
Abschalten
Linienrechner
. . . . . . . . . . . . . . . . . . . . . 16
SIPLACE-Linie
. . . . . . . . . . . . . . . . . . . 16
Stationen
. . . . . . . . . . . . . . . . . . . . . . . . 17
Abwurfposition
. . . . . . . . . . . . . . . . . . . . . . 26
Allgemeine Fehler
. . . . . . . . . . . . . . . . . . . 22
Anzeige- und Bedienelemente
. . . . . . . . . . . 7
Aufbau des Automaten
. . . . . . . . . . . . . . . . . 5
Ausgabeband
. . . . . . . . . . . . . . . . . . . . . . . . 9
Auswahlbox
. . . . . . . . . . . . . . . . . . . . . . . . 14
Automatensteuerung
Ikonen
. . . . . . . . . . . . . . . . . . . . . . . . . . 18
Schaltflächen
. . . . . . . . . . . . . . . . . . 18, 39
Schaltknöpfe
. . . . . . . . . . . . . . . . . . 18, 39
B
Barcodevergleich . . . . . . . . . . . . . . . . . . . . 21
Bauelemente-Barcode
. . . . . . . . . . . . . . . . 20
Bauelementezähler
. . . . . . . . . . . . . . . . . . . 7
BC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
BE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bearbeitungsband
. . . . . . . . . . . . . . . . . . . . 9
BE-Barcodeleser (Option)
. . . . . . . . . . . . . . 7
BE-BC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Bedienebene
’Bediener’ 80F4
. . . . . . . . . . . . . . . . . . . 39
’Bediener’ 80S-20
. . . . . . . . . . . . . . . . . 18
Bedienerführung
. . . . . . . . . . . . . . . . . . 18, 39
Bedienoberfläche
. . . . . . . . . . . . . . . . . . . . 12
BE-Name
. . . . . . . . . . . . . . . . . . . . . . .20, 22
Bereiche der S-20 Bestückstation
. . . . . . . . 9
Bestücken fortsetzen
. . . . . . . . . . . . . . . . . 10
Betriebsart des Automaten
. . . . . . . . . . . . . 39
GEM-Host
. . . . . . . . . . . . . . . . . . . . . . . 39
Linienrechner
. . . . . . . . . . . . . . . . . . . . . 39
Stand alone
. . . . . . . . . . . . . . . . . . . . . . 39
BE-Wechseltisch ab-/andocken
. . . . . . . . . 35
BE-Wechseltisch abdocken
. . . . . . . . . . . . 36
BE-Wechseltisch an- und abdocken
. . . . . 35
Bildschirmanzeigen
. . . . . . . . . . . . . . . . . . 13
Auswahlbox
. . . . . . . . . . . . . . . . . . . . . . 14
Eingabebox
. . . . . . . . . . . . . . . . . . . . . . 13
Kontrollbox
. . . . . . . . . . . . . . . . . . . . . . 14
Blasluft Ein/Aus
. . . . . . . . . . . . . . . . . . 26, 41
Blasluft messen
. . . . . . . . . . . . . . . . . . . . . 26
Button
Allgemeines Fehlermenü
. . . . . . . . . . . . 22
Maschinenfehlermenü
. . . . . . . . . . . . . . 22
Spurfehlermenü
. . . . . . . . . . . . . . . . . . . 22
Transportfehlermenü
. . . . . . . . . . . . . . . 22
D
D-Achse drehen . . . . . . . . . . . . . . . . . . . . . 40
Diagnose
. . . . . . . . . . . . . . . . . . . . . . . . . . .39
DP-Achse drehen
. . . . . . . . . . . . . . . . . . . .26
E
Ebene . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Ebene bereitstellen
. . . . . . . . . . . . . . . . . . .44
EF
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Eine Pipette
. . . . . . . . . . . . . . . . . . . . . . . . .28
Eingabeband
. . . . . . . . . . . . . . . . . . . . . . . . .9
Eingabebox
. . . . . . . . . . . . . . . . . . . . . . . . .13
Eingreifschutz
. . . . . . . . . . . . . . . . . . . . . . .10
Einschalten
Linienrechner
. . . . . . . . . . . . . . . . . . . . .15
SIPLACE-Linie
. . . . . . . . . . . . . . . . . . . .15
Stationen
. . . . . . . . . . . . . . . . . . . . . . . .15
F
Fach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Fehler quittieren
. . . . . . . . . . . . . . . . . . . . .39
Fehlerbehandlung
. . . . . . . . . . . . . . . . . . . .32
Fehlerinfo
. . . . . . . . . . . . . . . . . . . . . . . . . .39
Fehlerliste mit Titelleiste
. . . . . . . . . . . . . . .22
Fehlernummer
. . . . . . . . . . . . . . . . . . . . . . .22
Fehlerzähler
. . . . . . . . . . . . . . . . . . . . . . . .22
Flussdiagramm
„SIPLACE-Linie einschalten“
. . . . . . . .47
Flussmittelkopf init
. . . . . . . . . . . . . . . . . . . .42
Flussmittelkopf spülen
. . . . . . . . . . . . . . . . .42
FZ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 22
G
Gehäuseformnummer . . . . . . . . . . . . . . . . .20
Generelle Betriebszustände
. . . . . . . . . . . . .8
GF
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
GF-Nr
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Grundansicht
. . . . . . . . . . . . . . . . . . . . . . . .12
Aufteilung und Erklärung der Symbole
. .12
Untermenüs
. . . . . . . . . . . . . . . . . . . . . .12
H
Haltekreis . . . . . . . . . . . . . . . . . . . . . . . . . .26
Halttaster
. . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Hauptmenü
. . . . . . . . . . . . . . . . . . . . . . . . .15
Hauptschalter
. . . . . . . . . . . . . . . . . . . . . . . .6
Hauptstöranzeige
. . . . . . . . . . . . . . . . . . . . .8
Funktionsbeschreibung
. . . . . . . . . . . . . .8
Hot key
. . . . . . . . . . . . . . . . . . . . . . . . . . . .11
I
Ikonen . . . . . . . . . . . . . . . . . . . . . . . . . 18, 39
K
Keramiksubstratzentrierung . . . . . . . . . . . .30
Klemmung betätigen
. . . . . . . . . . . . . . . . . .30
Kontrollbox
. . . . . . . . . . . . . . . . . . . . . . . . .14
Kopfreferenzlauf
. . . . . . . . . . . . . . . . . 26, 40
L
Leere Spuren anzeigen
mit Rüstkontrolle
. . . . . . . . . . . . . . . . . .24
ohne Rüstkontrolle
. . . . . . . . . . . . . . . . .23
Linienrechner
Shutdown
. . . . . . . . . . . . . . . . . . . . . . . .16
Linienrechner abschalten
. . . . . . . . . . . . . .16
Linienrechner starten
. . . . . . . . . . . . . . . . . .15
