Z-Achsenklemmung Eine Hinweisbox mit folgender Meldung wird am Bildschirm
lösen ausgegeben:
Klemmung Z-Achse ist gelöst!
Klemmen ?
OK
Klicken Sie auf OK, so wird die Z-Achse geklemmt.
Vakuum Ein/Aus Das Vakuum wird ein- bzw. ausgeschaltet.
Blasluft Ein/Aus Die Blasluft wird ein bzw. ausgeschaltet.

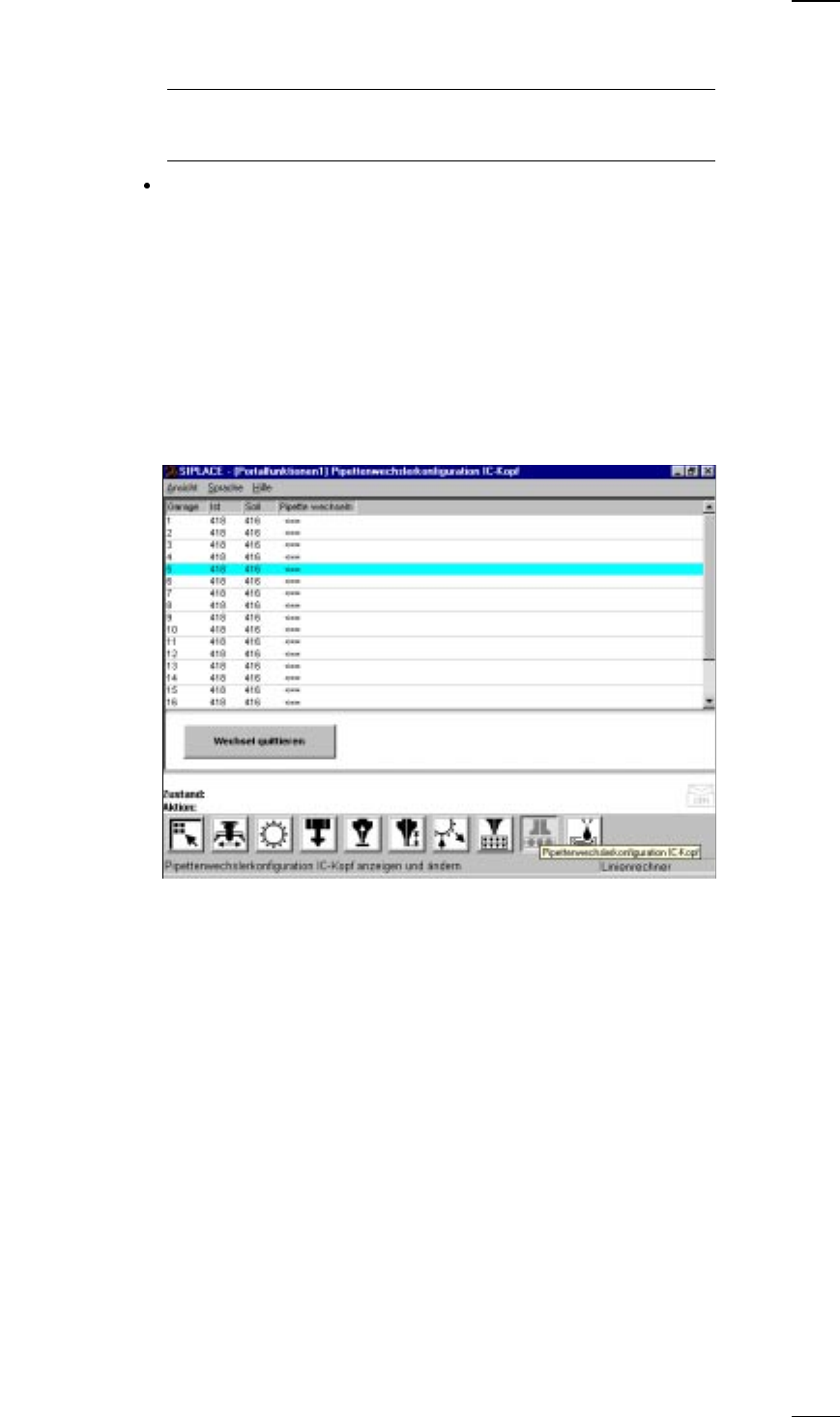

Menü ’Pipettenwechslerkonfiguration IC-Kopf’
↑ BA 5.2.9 Dieses Menü dient zum
– Aufrufen von Pipettentypen,
– Überprüfen von Pipetten am IC-Kopf und
– Wechseln von Pipetten am IC-Kopf
Ist Aktueller Wert am Pipettenwechsler
Soll Vorgegebene Rüstung vom Linienrechner
Pipette wechseln Der Pfeil zeigt an, dass die Pipette gewechselt werden soll.
Wechsel quittieren • Wechseln Sie die Pipette in der betreffenden Pipettengarage.
• Markieren Sie im Listenfeld die entsprechende Pipette mit dem
cyanfarbenen Balken.
• Klicken Sie in die Schaltfläche ’Wechsel quittieren’.
Soll- und Istwert müssen übereinstimmen.
Auf diese Weise lassen sich bis zu 20 Pipetten definieren, die Sie
einzeln quittieren müssen.
42

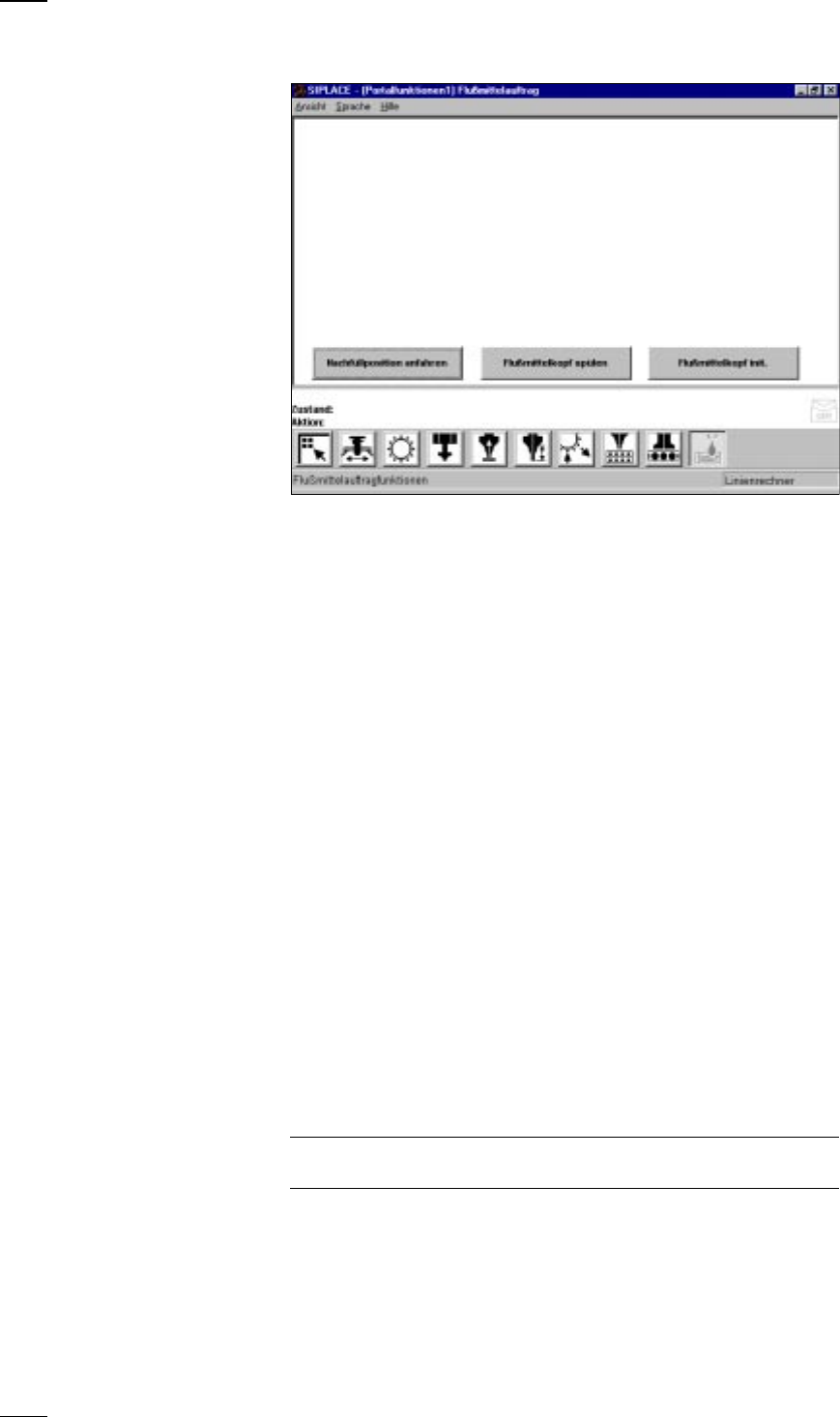

Menü ’Flussmittelauftrag’
Nachfüllposition Fahren Sie die Nachfüllposition an, wenn Sie folgende Tätigkeiten
anfahren ausführen wollen:
– Spritze wechseln
– Flussmittel nachfüllen
– Wartungsarbeiten am Flussmittelkopf
Der Flussmittelauftragskopf fährt in die Nachfüllposition, nachdem Sie die
Starttaste gedrückt haben.
Flussmittelkopf spülenSpülen Sie den Flussmittelkopf, um Flussmittelreste zu entfernen. Sie ver-
meiden damit, dass sich der Dosierschlauch und die Zentrierpipette ver-
härten.
Flussmittelkopf init Der Flussmittelkopf führt einen Referenzlauf durch
Menü ’BE-Fördersysteme’
↑ BA 4.3 Das Menü ’BE-Fördersysteme’ enthält für die 80F
4
-Bestück-
automaten folgende Untermenüs:
– Leere Spuren anzeigen und vollsetzen (siehe Seite 23)
– Bauelemente auslassen (siehe Seite 23)
– Magazine anzeigen und Füllstand verändern
– Linearförderer anzeigen und rütteln (siehe Seite 24)
– Wafflepack-Wechsler

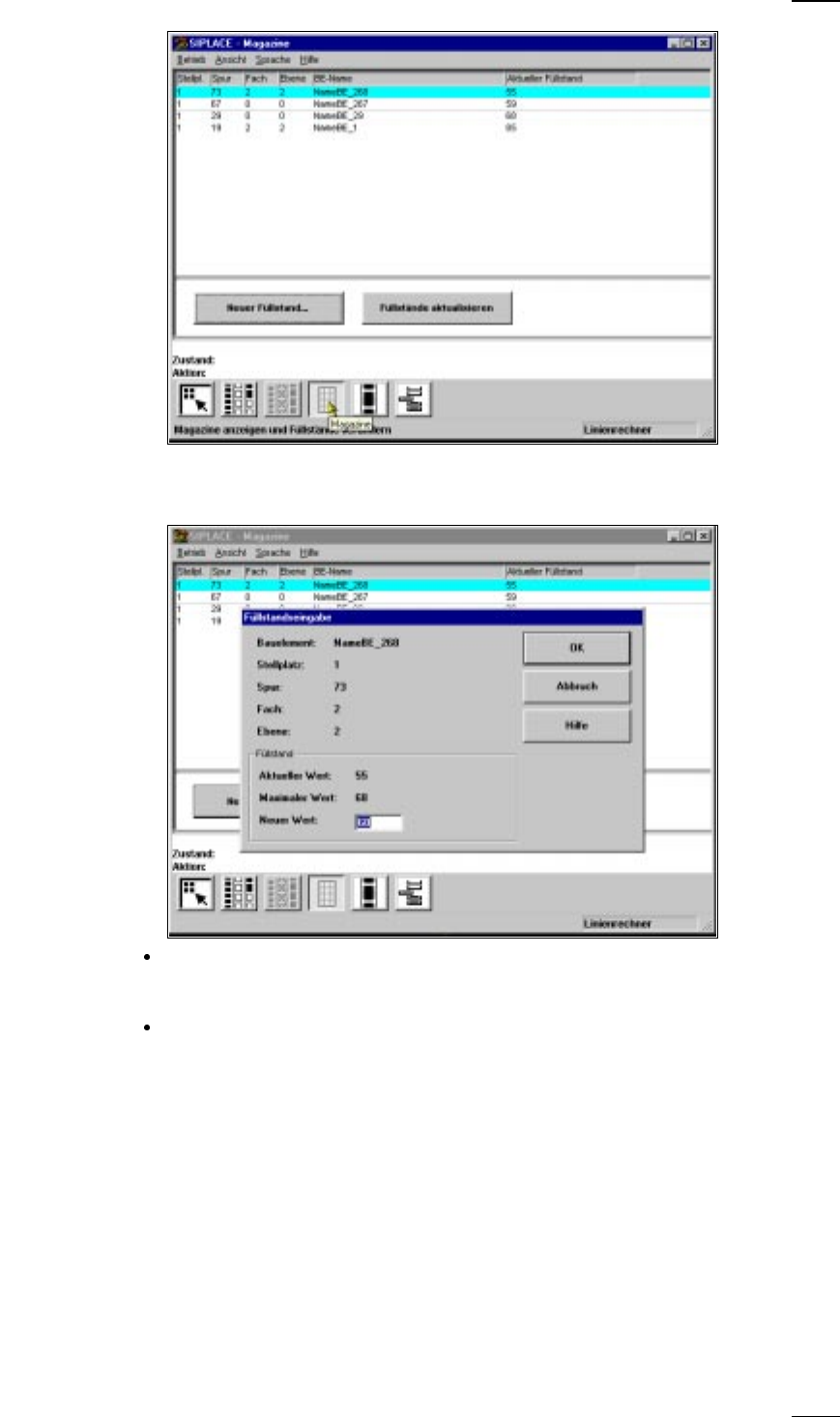

Menü ’Magazine anzeigen und Füllstände verändern’
↑ BA 4.3.3 In diesem Menü können Sie sich die Füllstände von Flächenmagazi-
nen anzeigen lassen und die Füllstände einzelner Magazine aktualisieren.
Füllstände Klicken Sie diese Schaltfläche an, wird der aktuelle Stand aller Flächen-
aktualisieren magazine angezeigt.
HINWEIS
Während der Bestückung werden die Füllstände nicht aktualisiert.
↑ BA 5.2.10
43
Neuer Füllstand Markieren Sie in der Liste die gewünschte Spur mit dem cyanfarbenen
Balken. Klicken Sie die Schaltfläche ’Neuer Füllstand ...’ an.
Geben Sie in der Eingabebox im Feld ’Neuer Wert’ die aktuelle Bauele-
menteanzahl ein. Der maximal zulässige Wert für die Bauelementeanzahl
ist im Feld ’Maximaler Wert’ angezeigt.
Schließen Sie die Eingabe mit ’OK’ ab.
