16
Drücken Sie nach der Aufforderung am Bildschirm eine der weißen Start-
tasten auf der Ein-/Ausgabeseite oder am linken bzw. rechten Bedienfeld.
Nach Abschluß der Referenzpunktfahrt ist der Automat betriebsbereit.
SIPLACE-Linie abschalten
ACHTUNG
Beachten Sie vor Abschalten der Linie unbedingt folgendes:
– Alle Bestück- und Klebeoperationen müssen an den Stationen beendet
sein.
– Die z-Achsen sämtlicher Bestück- bzw. Kleberköpfe müssen sich in ihrer
oberen Endstellung befinden.
– Kein Bestückkopf soll noch Bauelemente mit sich führen.
– Alle Portale sind in die Warteposition gefahren.
– Die Stationsrechner sind ordnungsgemäß heruntergefahren.
Linienrechner abschalten
VORSICHT
Sie dürfen den Linienrechner niemals nur einfach am Hauptschalter aus-
schalten.
Fahren Sie grundsätzlich das Betriebssystem herunter (Shutdown). Sie
müssen sonst mit erheblichem Datenverlust oder defekten Programmen
rechnen.
Positionieren Sie den Mauszeiger am rechten oberen oder unteren Rand
des Bildschirms. Der Cursor wird zu einem Kreuz.
Halten Sie den linken Mausknopf gedrückt. Das Hauptmenü erscheint.
Ziehen Sie den Mauscursor auf ’Shutdown’ und lassen Sie die Maus los.
Am Bildschirm erscheint die folgende Dialogbox:
17
Klicken Sie ’Ja’ an. Die Dialogbox schließt und die Software wird herunter-
gefahren. Der Vorgang dauert etwa 1 Minute. Danach erscheint folgende
Box:
Schalten Sie die USV und den Monitor aus.
Stationen abschalten
Schalten Sie den Automaten - außer in Notfällen - nie während des
Betriebs nur am Hauptschalter aus.
Der Rechner läuft unter dem Betriebssystem WINDOWS NT. Wenn Sie
die Station abschalten wollen, müssen Sie das Betriebssystem ordnungs-
gemäß herunterfahren. Gehen Sie zum Abschalten der Station wie folgt
vor:
Beenden Sie alle Bestückoperationen.
Überprüfen Sie, ob sich die z-Achsen sämtlicher Bestückköpfe in ihrer
oberen Endstellung befinden.
Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befin-
den.
Fahren Sie alle Portale in die Warteposition.
Klicken Sie im Menü ’Betrieb’ den Menüpunkt ’Rechner herunterfahren’
an.
Alle Prozesse im Stationsrechner werden beendet. Danach erscheint am
Bildschirm die Anzeigt, dass der Rechner ausgeschaltet werden kann.
Erst jetzt dürfen Sie den Automaten am Hauptschalter abschalten.
HINWEIS.
Wenn Sie den Automaten während des Betriebs abschalten, ohne den
Stationsrechner zuvor ordnungsgemäß herunterzufahren, startet dieser
möglicherweise beim nächsten Start der Linie nicht mehr.
Rechner runterfahren
Ja Nein
Safe to Power Off
Press any key to reboot
18
Bedienerführung

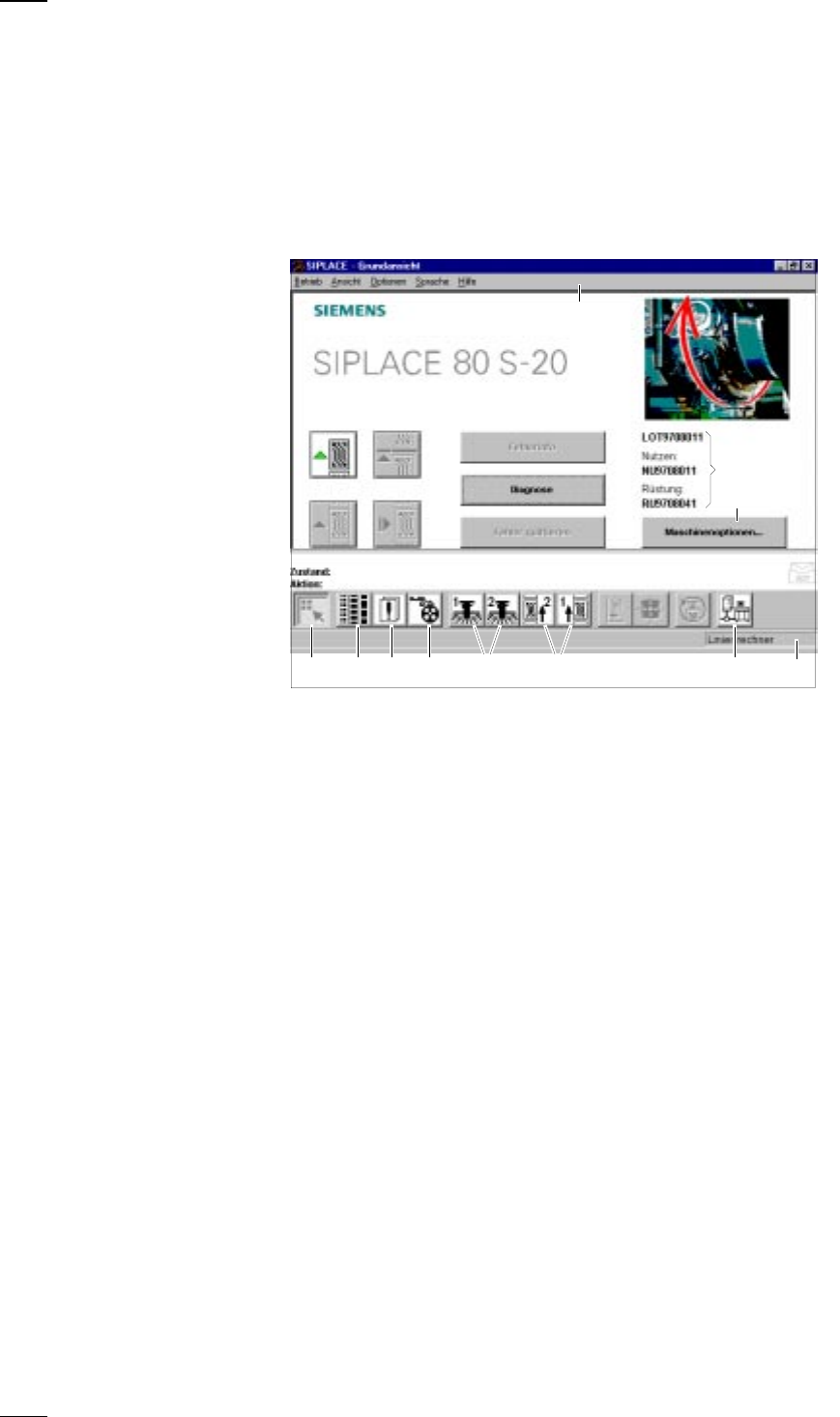

Menü ’Grundansicht SIPLACE 80S-20’ (Bedienebene ’Bediener’)
Von der Grundansicht aus steuern Sie den Betrieb des Automaten.
↑ BA 3.3 Alle für den Bediener zugelassenen Menüs und Optionen sind von dort
aus zugänglich. Menüs, zu denen der Bediener keinen Zugang hat und
Optionen, die nicht aktiviert sind, sind grau schattiert. Sie können jederzeit
von einem Menü in die Grundansicht zurückspringen. Haben Sie zuvor
Einstellungen geändert, werden Abfrageboxen eingeblendet, die Sie zum
Abspeichern oder Verwerfen der Wahl auffordern.
a
-
f Schaltknöpfe für die Automatensteuerung
a
Bearbeiten
s
Bearbeiten anhalten
d
Bearbeiten fortsetzen
f
Bearbeiten abbrechen
g
’Fehlerinfo’
Ist ein Fehler aufgetreten, können Sie weitere Informationen in diesem
Untermenü dazu abrufen.
h
’Diagnose’
Tritt während der Bearbeitung einer Leiterplatte ein Fehler auf, können Sie
zur Fehleranalyse und -behebung das Diagnoseprogramm starten.
j
’Fehler quittieren’
Klicken Sie diese Schaltfläche an, wird die Fehleranzeige gelöscht. Zu
Referenzzwecken bleibt der Fehler weiterhin in der Fehlerliste eingetra-
gen.
k
Hier werden die Dateinamen des Auftrags, des geladenen Nutzens und
der Rüstung angezeigt.
l
-
H Schaltflächen bzw. Ikonen zum Aufrufen der Menüs für die Automa-
tensteuerung
l
Maschinenoptionen
;
Grundansicht anzeigen
A
Rüstung anzeigen und Rüstkontrolle mit Barcode
S
Fehler anzeigen
D
BE-Fördersysteme
F
EF Portale 1 und 2
G EF LP-Transport 1 und EF LP-Transport 2 (Das Menü ’EF LP-Transport 2’
lässt sich nur aufrufen, wenn die Option ’Doppeltransport installiert ist.)
H GEM-Status, Bestückprogramm und Terminalservice (Option)
J Anzeige der Betriebsart des Automaten: Linienrechner, GEM-Host, Stand
alone
;ASD F G H
a
df
g
h
j
s
l
K
J
k
