Yamaha Mounter 识别体系、识别理论讲解及技巧培训第九页 Made by: Jeff Joe (WKK)

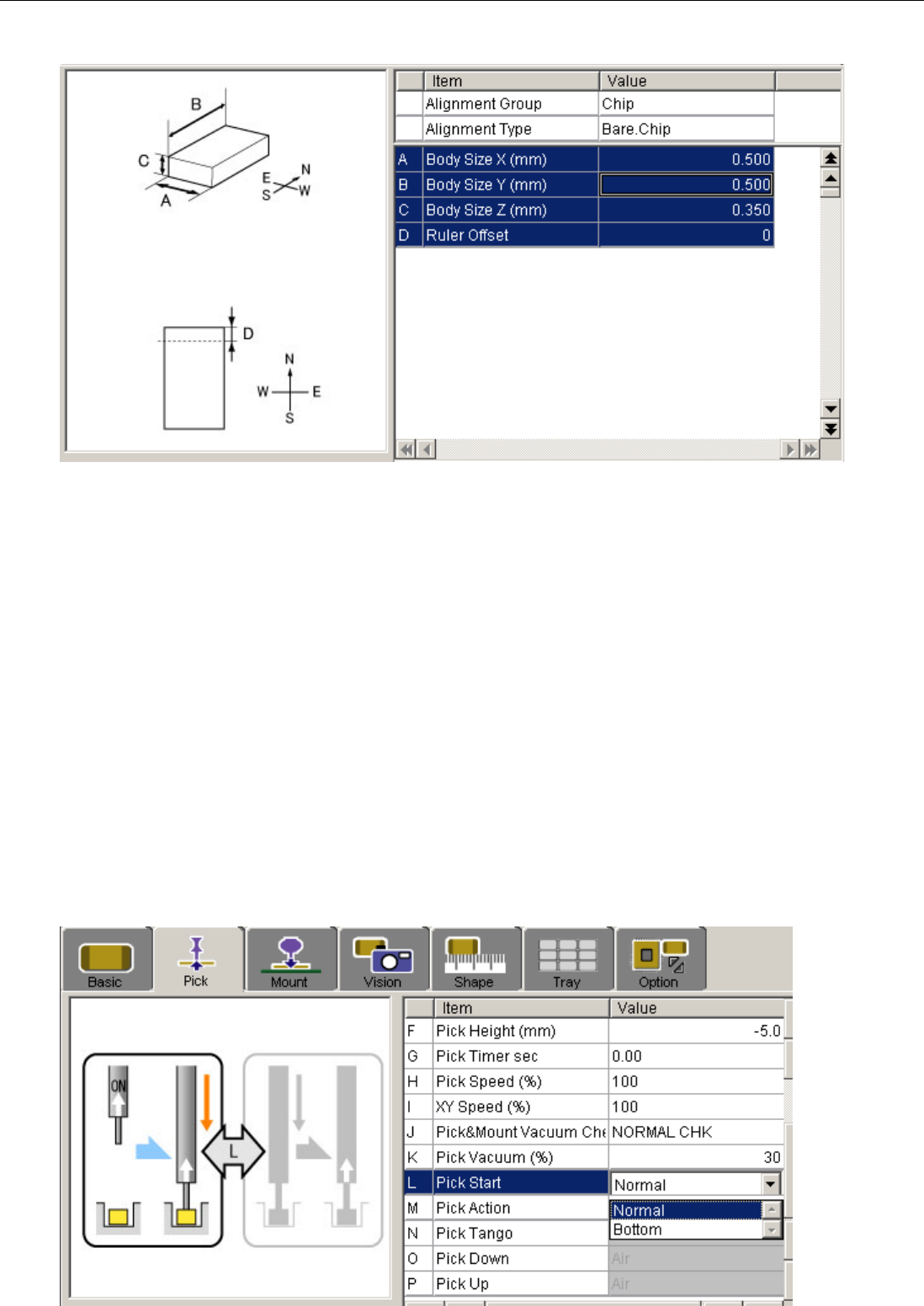

3. Bare.Chip [Chip Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 使用同 Std.Chip 相同的识别步骤

 不同在于此种元件的取料真空的打开时间, 通常的方式均为在 Head 下降时真空就已经打开, 此种方式为

Head 下降到最低点(可认为已经接触到元件)的时候真空才打开

Yamaha XG SERIES Operation Manual 文献说明:

 这种识别方式针对裸露型元件(Bare Chip)

2) 中文描述此识别类型特点

 此种元件在识别的方面同 Std.Chip 完全一样, 具体相同特点参看 Std.Chip

 不同只在于取料动作, 主要对应裸露的元件或小元件

3) 识别类型技巧

 对于 1005及更小的 0603(公制)小元件, 重量都比较小, 当真空提前打开,取料时可能会出现 Head未下到最

低点物料就已经被气流提前, 就会造成取料位置不正. 因此对此类小元件就可以采用这种方式(主要时电

阻, 薄小轻的特点)

 类似 WKK 调校的 Tray(托盘)式陶瓷物料放置装置也需要这种取料方式(这种物料的放置方式就可以认为

式裸露型元件)

 如在生产使用中需要上述取料方式, 还可以不更改识别方式实现, 物料参数中的 Pick Start 更改为 Botton

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第十页 Made by: Jeff Joe (WKK)

4. Cylinder [Chip Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 这是专为圆柱型元件识别的方式

 请输入圆柱形的直径及高度

Yamaha XG SERIES Operation Manual 文献说明:

 这种识别方式适合圆柱形状且无方向的元件

2) 中文描述此识别类型特点

 此种元件比较有针对性, 圆柱性元件

 此类元件无方向

3) 识别类型技巧

 实践使用中此种元件多见于手机元件的垫高焊点或天线连接部件, 注意拾取的吸嘴选定及拾取贴装速度

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第十一页 Made by: Jeff Joe (WKK)

5. Sp. Chip [Chip Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 首先元件的本体依照 Ruler Offset (边界深度)的规则从北方向被检测到

 然后元件的本体依照 Ruler Offset (边界深度)的规则从南方向被检测到

 最后元件的形状, 中心, 角度依据检测到的边角被计算得出

 此种识别类型(Sp Chip)同 Std.Chip 的区别在于 Lead Width(管脚宽度)需要被正确输入

Yamaha XG SERIES Operation Manual 文献说明:

 这种识别方式(Sp.Chip)是在 Std.Chip 方式中增加了 Lead Width(管脚宽度)的项目

 使用这种方式针对 Std.Chip 无法稳定识别的方形盒状元件, 如果使用此识别方式依然无法稳定识别, 请试

用 Odd.2Ends (这个培训资料中为 2Ends 方式)识别方式

2) 中文描述此识别类型特点

 此种元件在识别的方面同 Std.Chip 基本是一样的, 如果在 Std.Chip 方式中设定 Lead Width 为 Size Y 两种

识别方式就可以认为相同, 具体相同特点参看 Std.Chip

3) 识别类型技巧

 由上面的说明可看出, Sp.Chip 的方式同 Std.Chip、Melf Chip 基本相同. 不考虑针对的物料的立体形状, 只

研究平面的识别内容, Sp.Chip 同 Melf Chip 完全相同

 通常黑色的钽质电容, 深颜色的电感都可以首选 Sp.Chip

 注意黄色的钽质电容, 亮颜色的本体的电感不推荐使用这种方式

 “Operation Manual 的文献说明”讲解了如果对方形盒状元件使用 Sp.Chip 无法达到良好的效果, 可使用

2Ends. Sp.Chip 同 2Ends 的区别待到 2Ends 的内容讲解
