Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十八页 Made by: Jeff Joe (WKK)

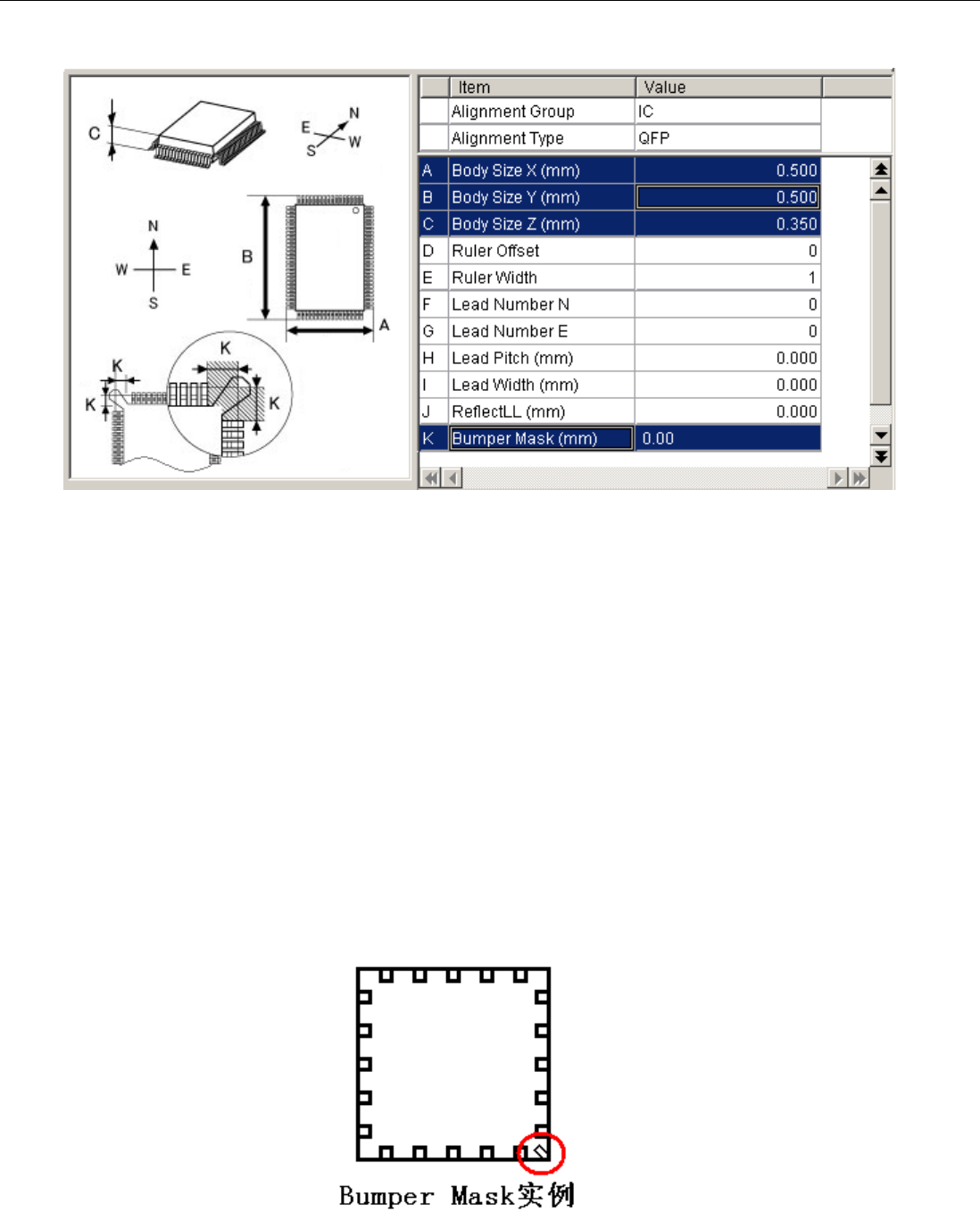

12. QFP [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从东方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则依次从北, 西, 南方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
四个方向的引脚类型必须相同
这种方式允许管脚的"Co-Planarity"平整度被检测(选件)
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对的是有 N、S、E、W 极相同管脚类型, 对边方向拥有相同管脚数量的物料类型(N 与 S 一组,
E 与 W 另一组), 但管脚是由物料本体向外伸出
2) 中文描述此识别类型特点
主要针对四边引脚,对边对称型芯片
管脚的一致性要求高
3) 识别类型技巧
注意 QFP方式的 Bumper Mask不能乱用, 通常不使用, 不正常的使用会导致识别异常. 实例中有一种无引
脚、角落会有一方向点的元件会用到此功能
管脚要求较高, 如出现氧化管脚发黑现象, 考虑更改识别类型为 Connector 方式
不同尺寸、管脚数量、管脚间距的芯片对 Nozzle Tyep、Pick Speed、Mount Speed、Pick&Mount Action 等
项目均不同, 使用时需对应
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十九页 Made by: Jeff Joe (WKK)

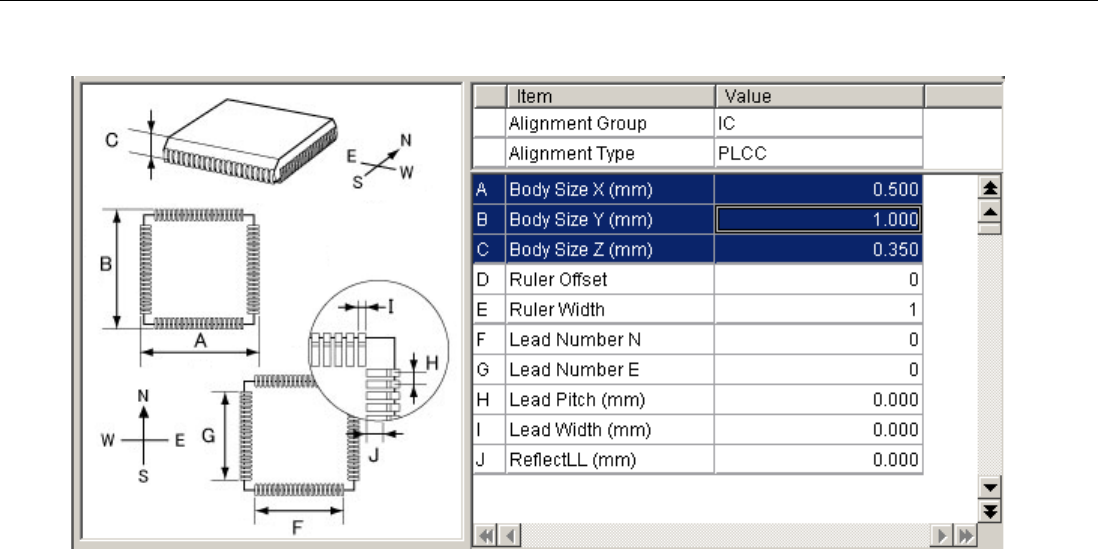

13. PLCC [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从东方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则依次从北, 西, 南方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
四个方向的引脚类型必须相同
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对的是有 N、S、E、W 极相同管脚类型, 对边方向拥有相同管脚数量的物料类型(N 与 S 一组,
E 与 W 另一组), 基本类同于 QFP, 但管脚不是由物料本体向外伸出(向内弯进)
2) 中文描述此识别类型特点
主要针对四边引脚,对边对称,引脚内弯型芯片
管脚的一致性要求不如 QFP 高
3) 识别类型技巧
PLCC 及之前的 SOJ 识别方式需注意 Recognition Way 的项目, 默认的 Normal 方式是以引脚外界为顶点,
如需以内方向为顶点基础请更改此项目. 功能图示请参看 SOJ.
注意 PLCC 无 Bumper Mask 功能, 故 QFP 实例中的图示只能使用 QFP 识别方式, 而不能使用 PLCC
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十页 Made by: Jeff Joe (WKK)

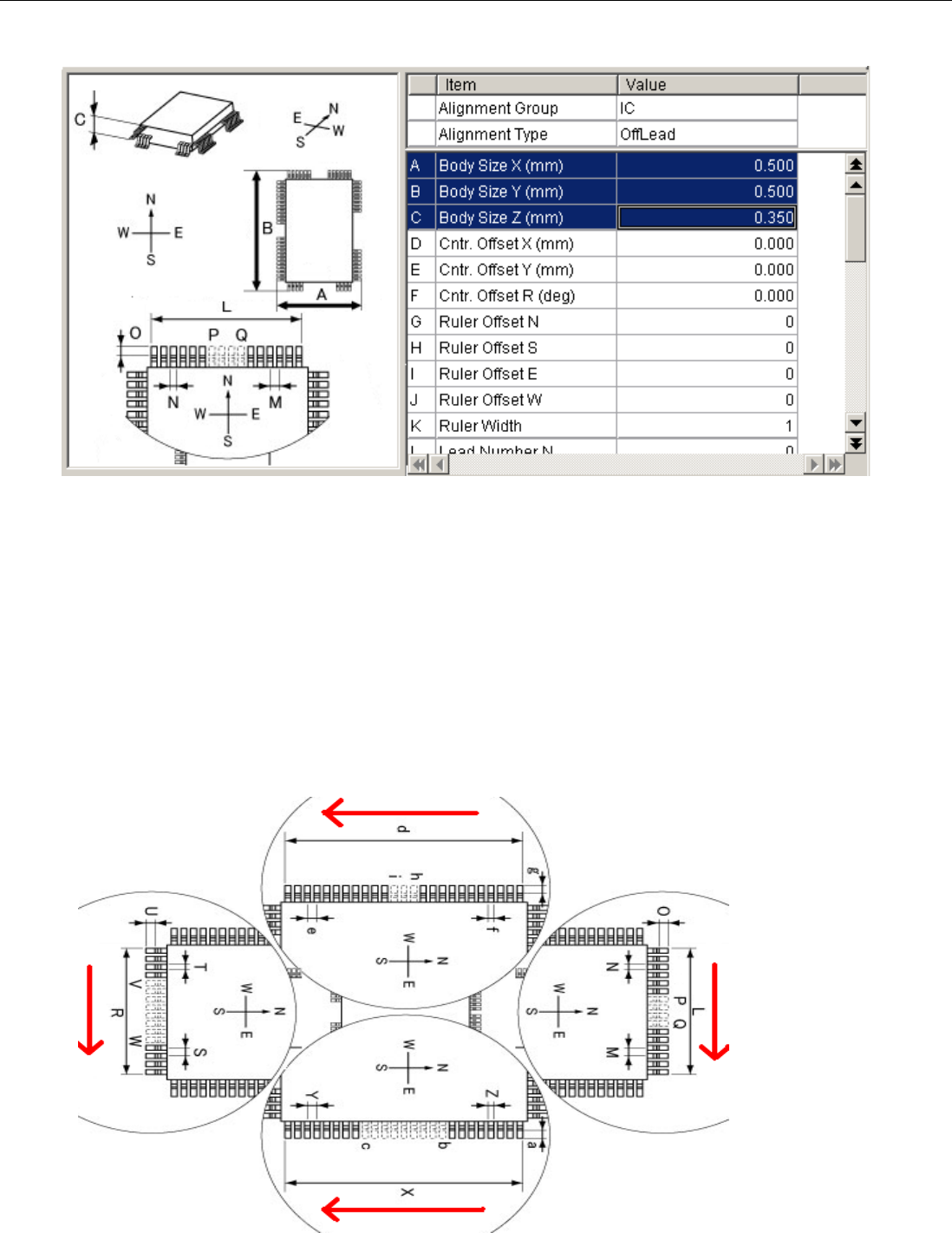

14. OffLead [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
此识别方式在四个(N,S,E,W)方向独立的定义管脚的类型及管脚间距
每个方向所缺少的管脚被定义, 定义的内容为缺少管脚的开始端点及终止的端点
Yamaha XG SERIES Operation Manual 文献说明:
这种方式类似 “Con-NSEW”, 不同在有管脚缺少, 需要输入对应边缺少的管脚
2) 中文描述此识别类型特点
主要针对四边引脚,多边缺脚型芯片(中心对称)
管脚的一致性要求不如 QFP 高
3) 识别类型技巧
注意缺脚的 Start 到 End 的方向, 准确方向见图示
基本技巧同 QFP
OFFLead 无 Bumper Mask 功能
