Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十一页 Made by: Jeff Joe (WKK)
15. Con-E [Connector Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
此方式仅在 East(东)方向的管脚被检测
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对单一方向(E 方向)有相同类型管脚的元件
2) 中文描述此识别类型特点
主要针对单边排插
管脚的一致性要求较低, 如个别管脚略长识别都会通过
3) 识别类型技巧
排插的形状不统一, 所以要注意识别不稳定的情况, 例如: 有支架的排插, 支架反光强会干扰管脚的识别

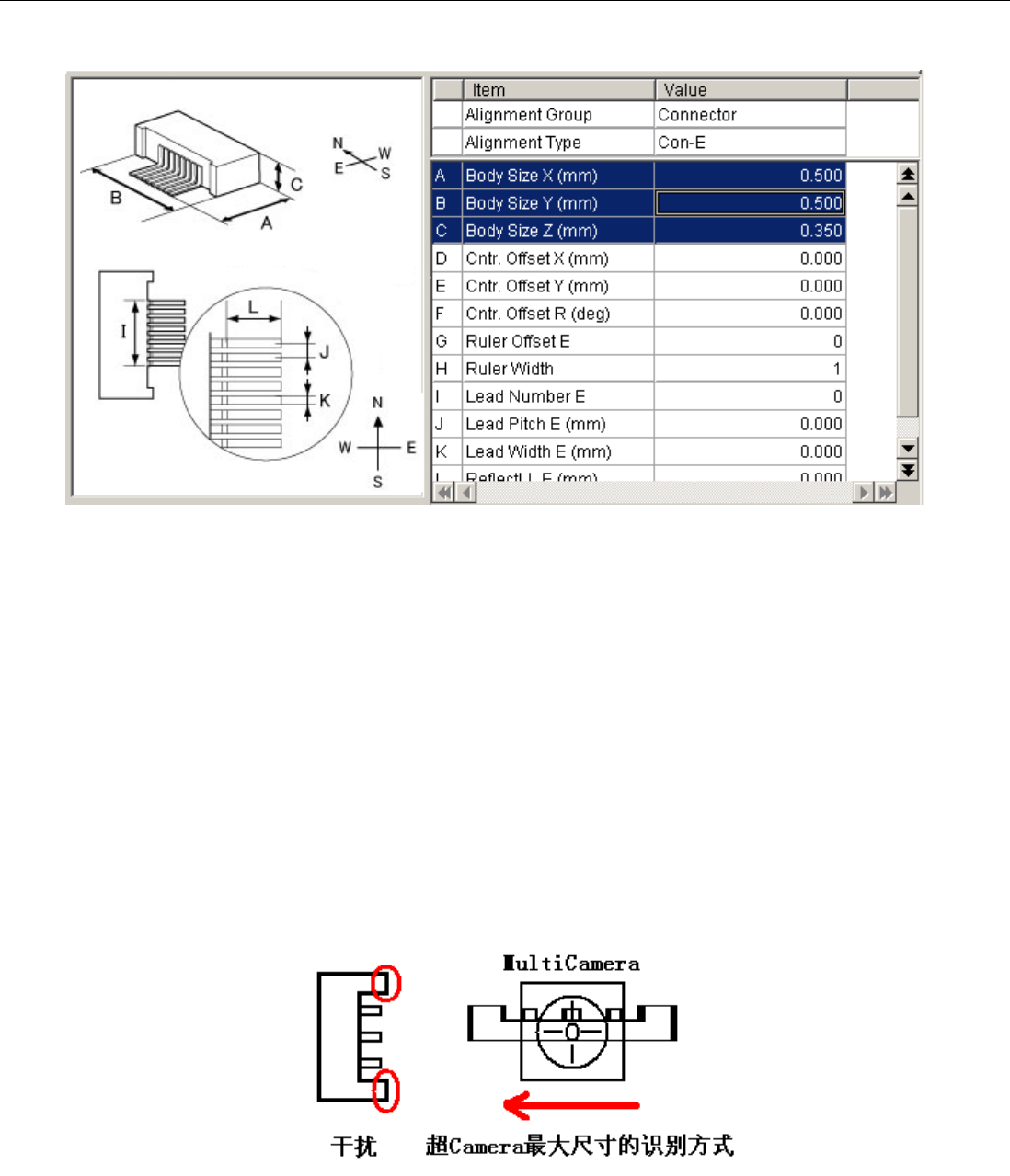

如遇到非常难于识别的排插, 可考虑 Special 方式下的 “Algorithm/Base Alignment”项目, 此项目详情参看
Special 识别方式
Yamaha Mounter 的各个镜头均有识别范围, 通常 MultiCamera 为 32*32, SingleCamera 为 45*45, 但
MultiCamera 还有个特性, 允许单方向超过最大范围(例 32mm), 所以排插的识别角度不要轻易改变, 改变
之后有可能识别不过
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十二页 Made by: Jeff Joe (WKK)
16. Con-NSEW [Connector Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
此方式需要在四个方向(N,S,E,W)上定义独立的管脚类型、数量及管脚间距
注意每个方向上只能有一组管脚被定义
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对四个方向(N,S,E,W)有类型、数量及管脚间距不同的管脚的元件
注意每个方向上只能有一组管脚被定义
2) 中文描述此识别类型特点
主要针对四边排插或多边排插
管脚的一致性要求较低, 如个别管脚略长识别都会通过
需注意此类型并不要求各方向管脚中心对称. (此结论需客户自行验证)
3) 识别类型技巧
排插的形状不统一, 所以要注意识别不稳定的情况
如遇到非常难于识别的排插, 可考虑 Special 方式下的 “Algorithm/Base Alignment”项目, 此项目详情参看
Special 识别方式
超尺寸的多边排插解决方案同 Con-E, 详见 Con-E
对个别精度要求高的亮颜色本体的单边排插, 可考虑使用 Con-NSEW, 增加单边排插的对边, 参与计算中
心的顶点增加, 有利于精度. 见图示
对管脚氧化识别不稳定的 SOP, 可考虑使用 Con-NSEW, 精度因只跟顶点有关, 所以影响应不大. 但可大
大提升 Vision 的成功率.
注意此方式有一特性, 多出来的管脚不认为错误. 即 Sop14pin物料错上为 Sop16pin物料(如 Pitch相同), 使
用 Con-NSEW 方式不会报识别错误. 见图示
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十三页 Made by: Jeff Joe (WKK)
17. Odd. Con [Connector Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
无此项目的介绍
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对单一方向(E 方向)有相同类型管脚, 中间有缺脚的元件
2) 中文描述此识别类型特点
主要针对单边排插
管脚的一致性要求较低, 如个别管脚略长识别都会通过
注意缺脚的起始及终止的方向
3) 识别类型技巧
排插的形状不统一, 所以要注意识别不稳定的情况, 例如: 有支架的排插, 支架反光强会干扰管脚的识别
如遇到非常难于识别的排插, 可考虑 Special 方式下的 “Algorithm/Base Alignment”项目, 此项目详情参看
Special 识别方式
Yamaha Mounter 的各个镜头均有识别范围, 通常 MultiCamera 为 32*32, SingleCamera 为 45*45, 但
MultiCamera 还有个特性, 允许单方向超过最大范围(例 32mm), 所以排插的识别角度不要轻易改变, 改变
之后有可能识别不过
因 Connector 方式对管脚的要求不高, 有时不规律性的缺脚也可正常识别
