Yamaha Mounter 识别体系、识别理论讲解及技巧培训第二十二页 Made by: Jeff Joe (WKK)

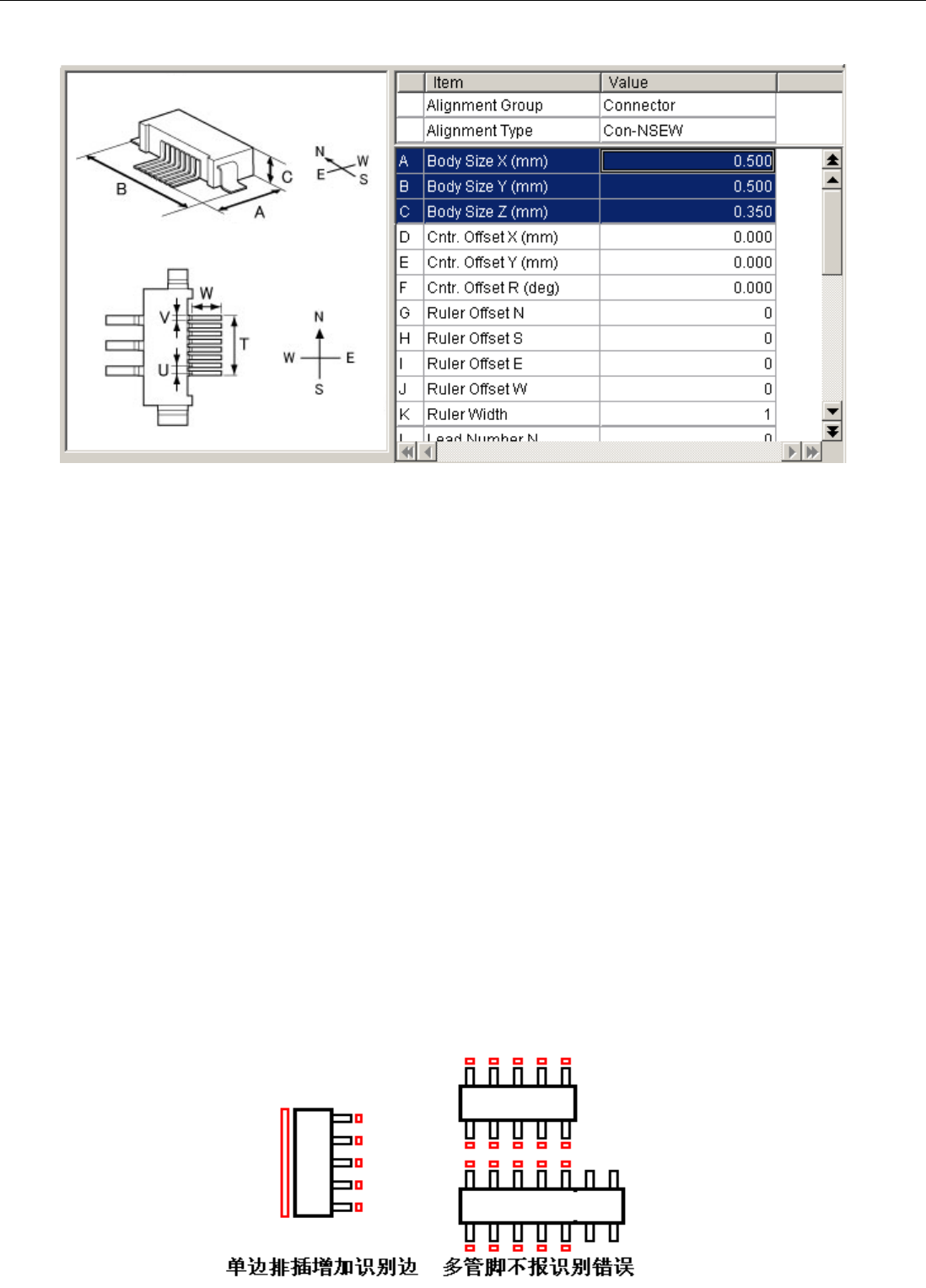

16. Con-NSEW [Connector Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 此方式需要在四个方向(N,S,E,W)上定义独立的管脚类型、数量及管脚间距

 注意每个方向上只能有一组管脚被定义

Yamaha XG SERIES Operation Manual 文献说明:

 这种方式针对四个方向(N,S,E,W)有类型、数量及管脚间距不同的管脚的元件

 注意每个方向上只能有一组管脚被定义

2) 中文描述此识别类型特点

 主要针对四边排插或多边排插

 管脚的一致性要求较低, 如个别管脚略长识别都会通过

 需注意此类型并不要求各方向管脚中心对称. (此结论需客户自行验证)

3) 识别类型技巧

 排插的形状不统一, 所以要注意识别不稳定的情况

 如遇到非常难于识别的排插, 可考虑 Special 方式下的 “Algorithm/Base Alignment”项目, 此项目详情参看

Special 识别方式

 超尺寸的多边排插解决方案同 Con-E, 详见 Con-E

 对个别精度要求高的亮颜色本体的单边排插, 可考虑使用 Con-NSEW, 增加单边排插的对边, 参与计算中

心的顶点增加, 有利于精度. 见图示

 对管脚氧化识别不稳定的 SOP, 可考虑使用 Con-NSEW, 精度因只跟顶点有关, 所以影响应不大. 但可大

大提升 Vision 的成功率.

 注意此方式有一特性, 多出来的管脚不认为错误. 即 Sop14pin物料错上为 Sop16pin物料(如 Pitch相同), 使

用 Con-NSEW 方式不会报识别错误. 见图示

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第二十三页 Made by: Jeff Joe (WKK)

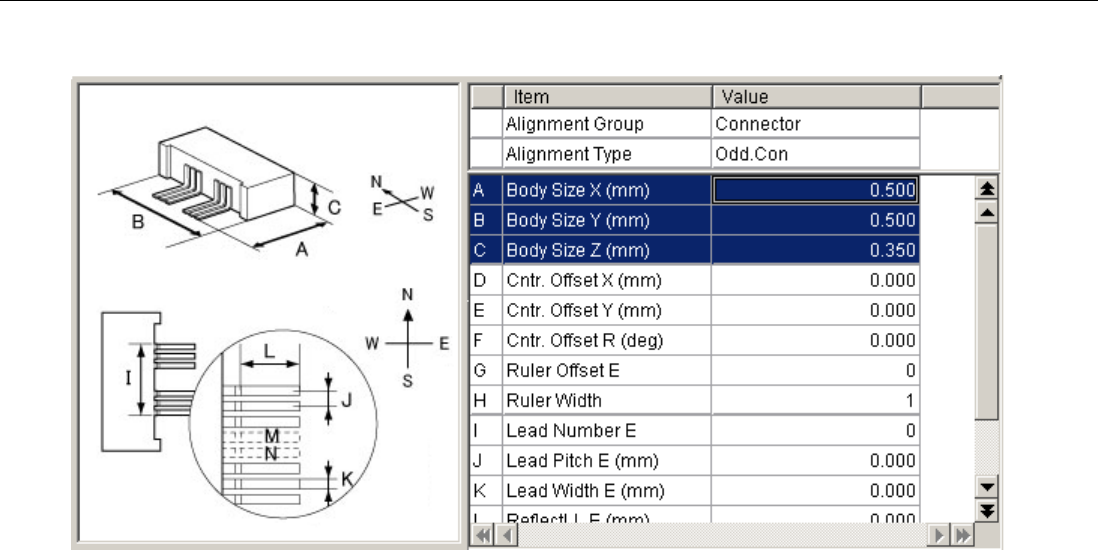

17. Odd. Con [Connector Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 无此项目的介绍

Yamaha XG SERIES Operation Manual 文献说明:

 这种方式针对单一方向(E 方向)有相同类型管脚, 中间有缺脚的元件

2) 中文描述此识别类型特点

 主要针对单边排插

 管脚的一致性要求较低, 如个别管脚略长识别都会通过

 注意缺脚的起始及终止的方向

3) 识别类型技巧

 排插的形状不统一, 所以要注意识别不稳定的情况, 例如: 有支架的排插, 支架反光强会干扰管脚的识别

 如遇到非常难于识别的排插, 可考虑 Special 方式下的 “Algorithm/Base Alignment”项目, 此项目详情参看

Special 识别方式

 Yamaha Mounter 的各个镜头均有识别范围, 通常 MultiCamera 为 32*32, SingleCamera 为 45*45, 但

MultiCamera 还有个特性, 允许单方向超过最大范围(例 32mm), 所以排插的识别角度不要轻易改变, 改变

之后有可能识别不过

 因 Connector 方式对管脚的要求不高, 有时不规律性的缺脚也可正常识别

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第二十四页 Made by: Jeff Joe (WKK)

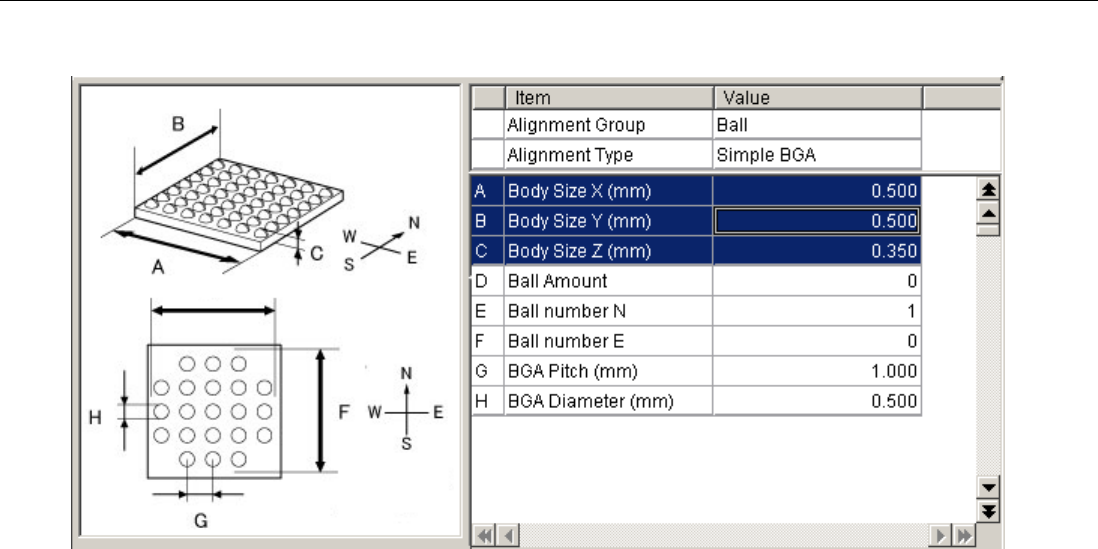

18. Simple BGA [Ball Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 无此项目的介绍

Yamaha XG SERIES Operation Manual 文献说明:

 这种方式专用于 BGA (球形阵列引脚)元件, 球形引脚的数量需要被输入. 注球引脚的位置及缺失的位置

(方向)不被检测.

2) 中文描述此识别类型特点

 主要针对简单类型的 BGA

 需输入球径及球间距, 最后输入球的总个数即可

 识别无方向, 尤其针对有特殊位置缺球的 BGA

3) 识别类型技巧

 Side Light(侧光)不是必须, 通常认为 BGA 识别应该使用 Side Light, 这不完全正确, 只有物料确实存在个

别球型引脚丢失的情况才必须使用. 使用 Side Light 对某些球形引脚产生的图形不足够清晰

 使用 Simple BGA 要确保球形引脚的个数输入正确, 实例曾发生过经过了几个小时最后才点清个数的情况
