Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十页 Made by: Jeff Joe (WKK)

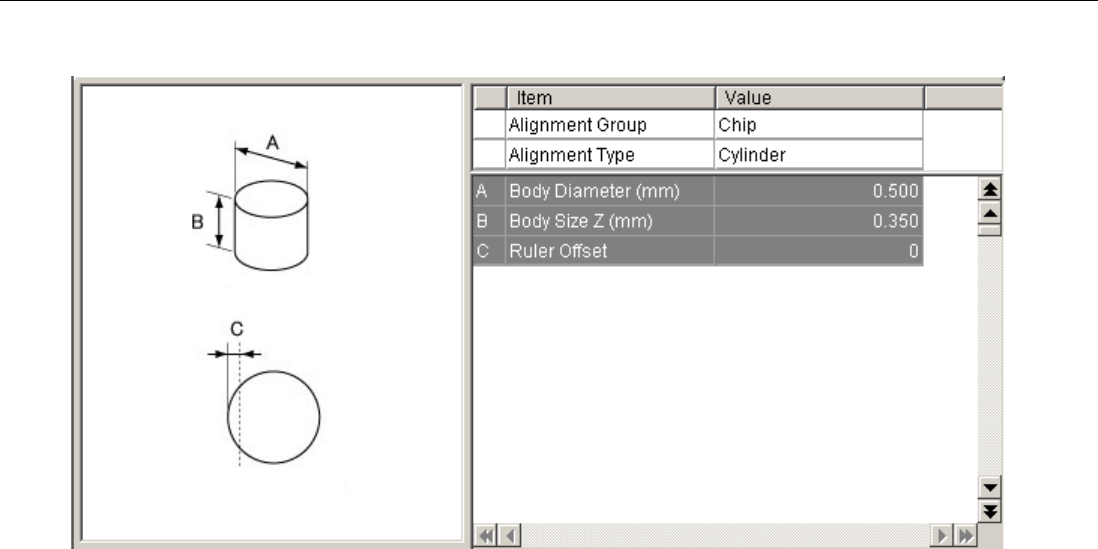

4. Cylinder [Chip Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
这是专为圆柱型元件识别的方式
请输入圆柱形的直径及高度
Yamaha XG SERIES Operation Manual 文献说明:
这种识别方式适合圆柱形状且无方向的元件
2) 中文描述此识别类型特点
此种元件比较有针对性, 圆柱性元件
此类元件无方向
3) 识别类型技巧
实践使用中此种元件多见于手机元件的垫高焊点或天线连接部件, 注意拾取的吸嘴选定及拾取贴装速度
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十一页 Made by: Jeff Joe (WKK)
5. Sp. Chip [Chip Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从北方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则从南方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
此种识别类型(Sp Chip)同 Std.Chip 的区别在于 Lead Width(管脚宽度)需要被正确输入
Yamaha XG SERIES Operation Manual 文献说明:
这种识别方式(Sp.Chip)是在 Std.Chip 方式中增加了 Lead Width(管脚宽度)的项目
使用这种方式针对 Std.Chip 无法稳定识别的方形盒状元件, 如果使用此识别方式依然无法稳定识别, 请试
用 Odd.2Ends (这个培训资料中为 2Ends 方式)识别方式
2) 中文描述此识别类型特点
此种元件在识别的方面同 Std.Chip 基本是一样的, 如果在 Std.Chip 方式中设定 Lead Width 为 Size Y 两种
识别方式就可以认为相同, 具体相同特点参看 Std.Chip
3) 识别类型技巧
由上面的说明可看出, Sp.Chip 的方式同 Std.Chip、Melf Chip 基本相同. 不考虑针对的物料的立体形状, 只
研究平面的识别内容, Sp.Chip 同 Melf Chip 完全相同
通常黑色的钽质电容, 深颜色的电感都可以首选 Sp.Chip
注意黄色的钽质电容, 亮颜色的本体的电感不推荐使用这种方式
“Operation Manual 的文献说明”讲解了如果对方形盒状元件使用 Sp.Chip 无法达到良好的效果, 可使用
2Ends. Sp.Chip 同 2Ends 的区别待到 2Ends 的内容讲解
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十二页 Made by: Jeff Joe (WKK)
6. Small Chip [Chip Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
无此项目的介绍
Yamaha XG SERIES Operation Manual 文献说明:
此方式主要针对小元件 (比如 0603(公制)尺寸的元件), 此类元件的反光部分要比实际的尺寸小, 请参看
上面示意图
2) 中文描述此识别类型特点
小元件可以认为足够小, 元件的引脚反光面不足够平整, 导致镜头看到的本体会比实际的尺寸略小
3) 识别类型技巧
此种方式暂只针对 0603(公制)元件
在使用的方面同 Std.Chip无区别, 但实践中发现 Small Chip方式有时会产生 Nozzle Check Error的错误, 说
明这种方式应该有它独特的特点, 但具体是什么还未总结出来
注: 有关 Nozzle Check Error 可考虑联系 Yamaha 求得答案
这里提到 0603 元件得处理方法, 识别方式只是 0603 元件得一个要求, 要想正常生产 0603 元件还需很多
项目得改进及注意事项, 具体内容请参看 “0603 元件调整方法培训”
