Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十四页 Made by: Jeff Joe (WKK)

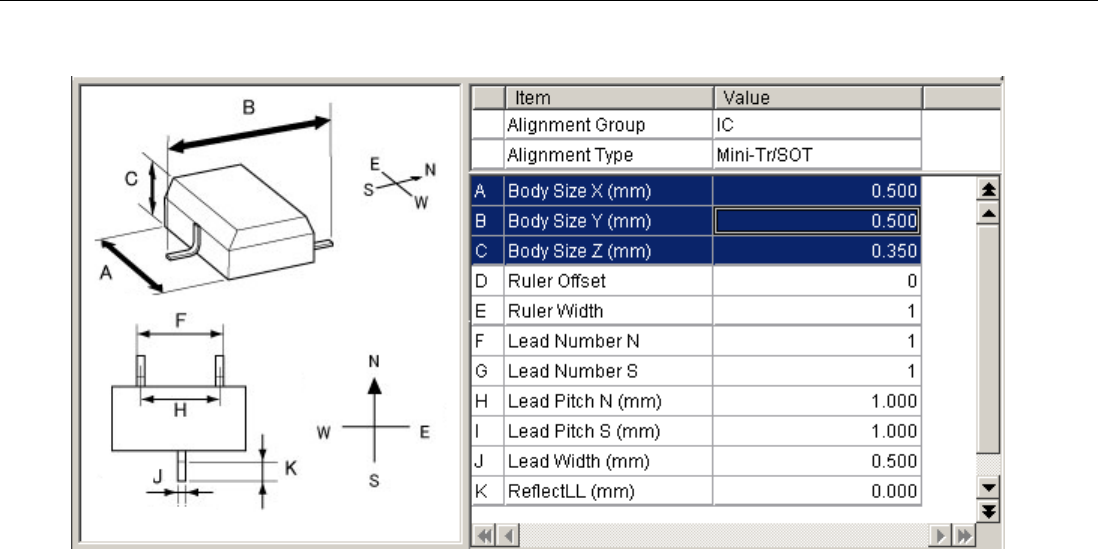

8. Mini-Tr/SOT [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从北方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则从南方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
这种方式要求 North 方向同 South 方向的管脚类型必须完全相同
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对的是有 N 同 S 极相同管脚类型的引脚的小多极管, 但 N 及 S 极的管脚数量可以不同
2) 中文描述此识别类型特点
主要针对晶体管元件, 两个方向有管脚, 管脚类型相同, 数量可以不同
3) 识别类型技巧
管脚要求中间不能有不同的类型, 比如 6 脚的小型 IC, 有时会有一个管脚稍大(方向标记), 此类元件就要
注意是否可以正常识别, 不行可以变更为 Connector 的方式(对管脚要求低)
管脚不能象 Connector 方式 “允许管脚中个别长度不同”, 如有长度不同, 建议直接使用 Connector 方式
有些开关(Switch), 贴片型电解电容等长引脚元件比较适合 Mini-Tr/SOT 的识别方式
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十五页 Made by: Jeff Joe (WKK)

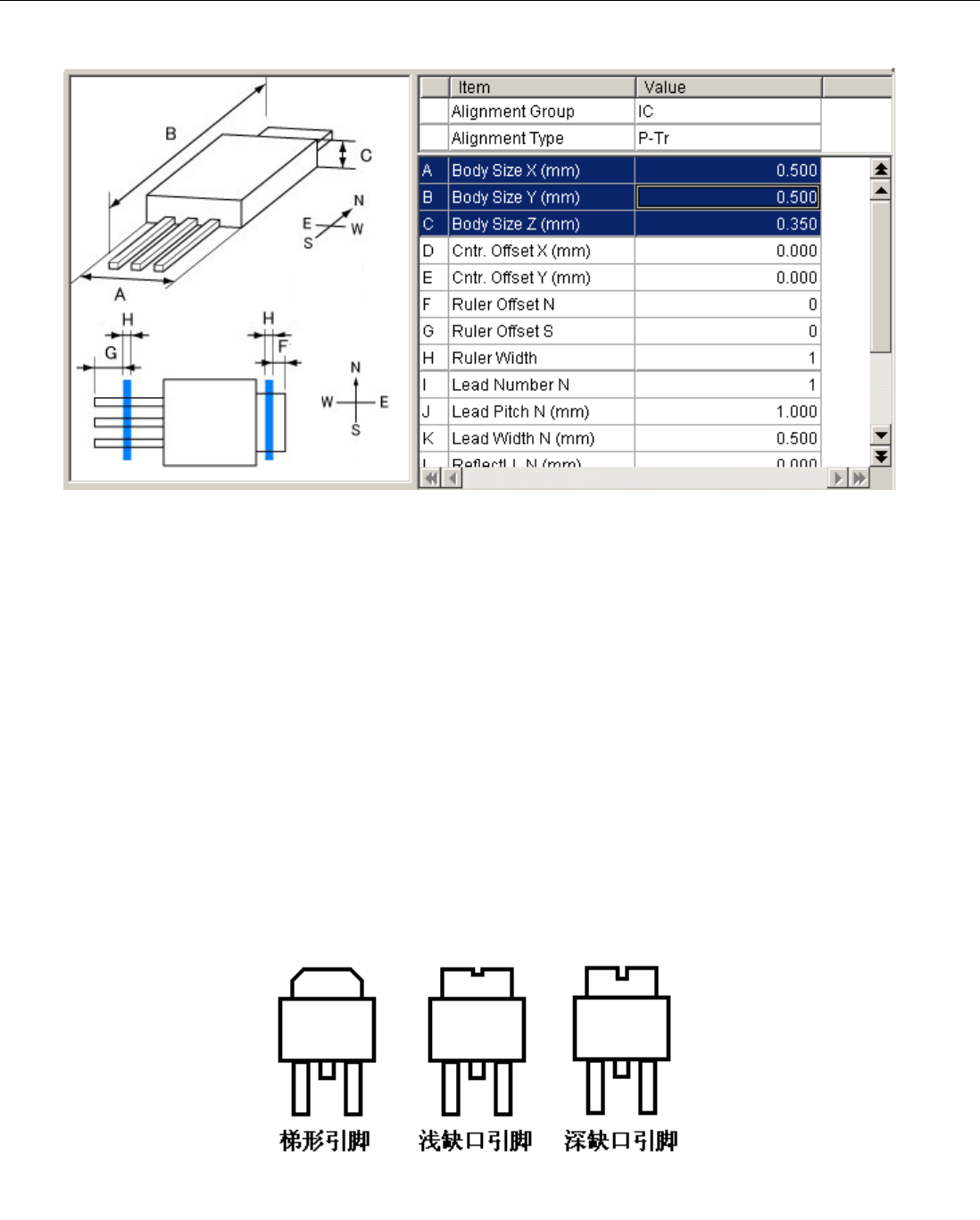

9. P-Tr [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从北方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则从南方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
这种方式等同于 Mini-Tr/SOT 识别方式, 除了 North 方向同 South 方向的管脚类型可以不相同
Yamaha XG SERIES Operation Manual 文献说明:
这种方式等同于 Mini-Tr/SOT 识别方式, 除了 North 方向同 South 方向的管脚类型可以不相同
2) 中文描述此识别类型特点
主要针对功率管及 MOS 管, 通常一边有一只较大的, 另一方向有两只或三只管脚类型相同的引脚
3) 识别类型技巧
这种类型的针对性很强, 主要为功率管及 MOS 管. 唯一要注意的是那一只较大的管脚, 实践中发现有的
大只管脚中间会为梯形或中间有缺口, 梯形影响识别的程度有限, 是否进一步调整看生产统计状况; 缺口
的影响较大, 如缺口深入, 则可将此方向变为两只管脚; 如缺口较浅, 则可能要考虑不检测此方向的管脚,
也可更改方式为 Connector(因 Connector 方式对单边管脚兼容性最好)
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第十六页 Made by: Jeff Joe (WKK)

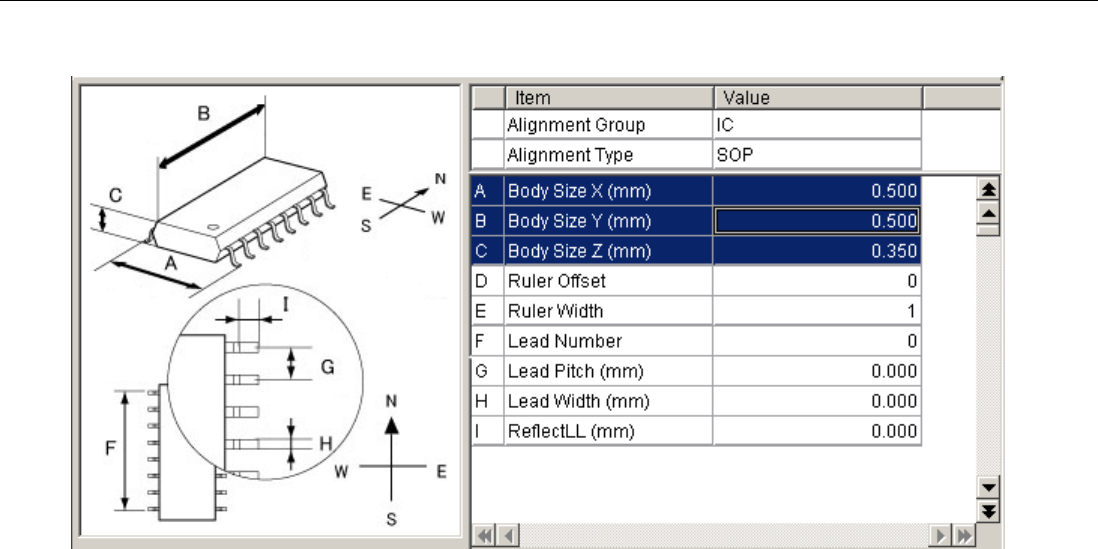

10. SOP [IC Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
首先元件的本体依照 Ruler Offset (边界深度)的规则从东方向被检测到
然后元件的本体依照 Ruler Offset (边界深度)的规则从西方向被检测到
最后元件的形状, 中心, 角度依据检测到的边角被计算得出
这种方式也允许管脚的"Co-Planarity"平整度被检测(选件)
Yamaha XG SERIES Operation Manual 文献说明:
这种方式针对的是有 E 同 W 极相同管脚类型、相同管脚数量的物料类型, 并且管脚是由物料本体向外伸
出
2) 中文描述此识别类型特点
主要针对双边对称引脚型芯片
对管脚的一致性要求很高
3) 识别类型技巧
管脚要求较高, 如出现氧化管脚发黑现象, 考虑更改识别类型为 Connector 方式
不同尺寸、管脚数量、管脚间距的芯片对 Nozzle Tyep、Pick Speed、Mount Speed、Pick&Mount Action 等
项目均不同, 使用时需对应
