Yamaha Mounter 识别体系、识别理论讲解及技巧培训第三十页 Made by: Jeff Joe (WKK)

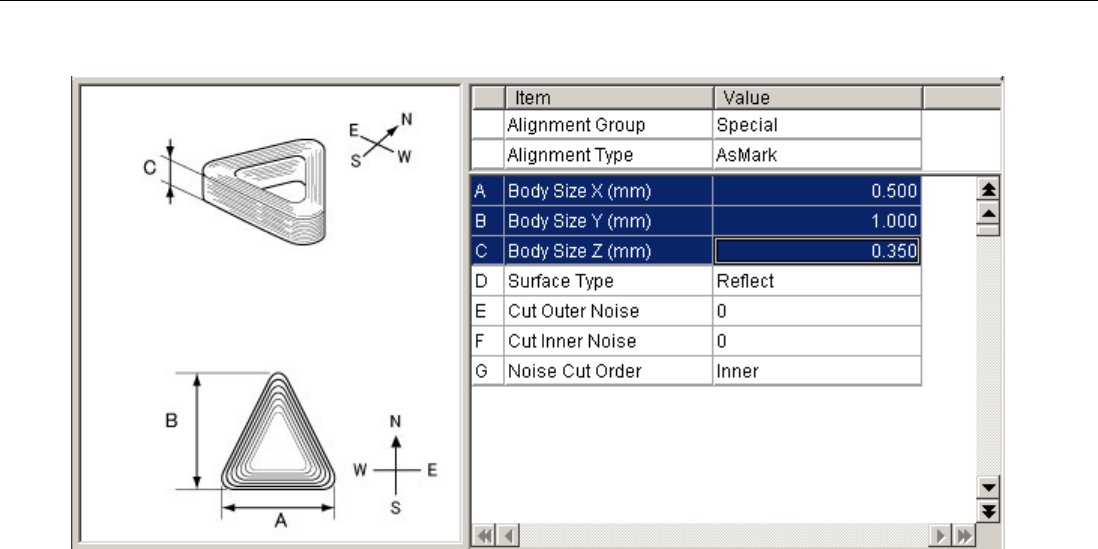

24. AsMark [Special Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 使用种识别方式, 元件依据 Mark 的规则计算中心及角度

Yamaha XG SERIES Operation Manual 文献说明:

 这种方式将元件当做 Mark, 适用于特殊形状的物料

2) 中文描述此识别类型特点

 对此种识别类型的了解, 只知道依据 Mark 的法则进行, 并且可以认为是 Special 的 Mark

 Special 的 Mark 是有周长及面积计算中心的

3) 识别类型技巧

 使用此种识别方式需要边缘清晰, 且边缘向内延伸为高亮度部分并尺寸较大

 中间的变化应该不影响计算中心及角度(需实践验证)

 屏蔽罩不合适此种类型, 因反光部分过小且不平均

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第三十一页 Made by: Jeff Joe (WKK)

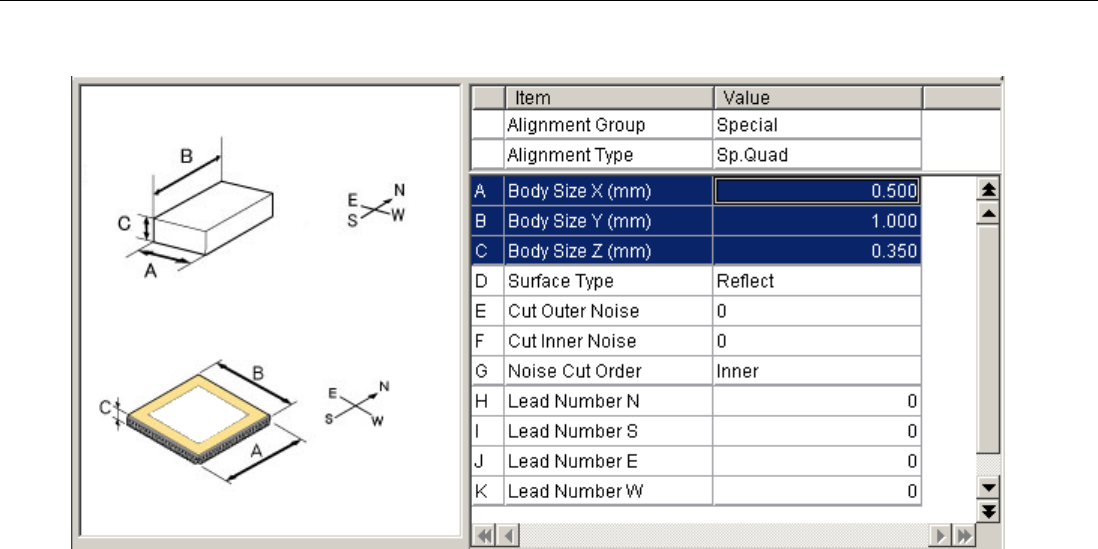

25. Sp.Quad [Special Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 矩形、边缘清晰薄元件适合于此类型, 屏蔽罩专用识别类型

 四个方向的直边的数量需被输入

 如果哪个方向无直边, 此物料的方向被确定

 如果有杂质干扰, 可设定 Cut Inner & Outer Noise

Yamaha XG SERIES Operation Manual 文献说明:

 专用于矩形及边界特殊的状况的元件

2) 中文描述此识别类型特点

 专用于屏蔽罩型元件

 直边数量的设定会影响中心及角度

3) 识别类型技巧

 屏蔽罩首选识别类型, 使用此类型识别屏蔽罩最稳定

 黄色的钽质电容经试验也可使用此类型, 效果不错

Yamaha Mounter 识别体系、识别理论讲解及技巧培训第三十二页 Made by: Jeff Joe (WKK)

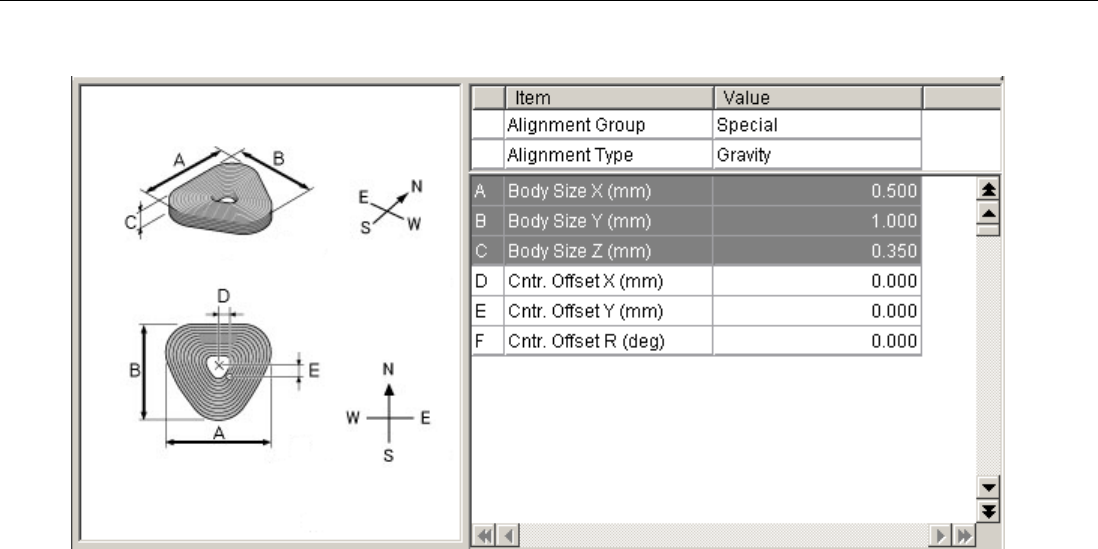

26. Gravity [Special Group]

1) Yamaha 文献说明

YVOSX VIOS Dictionary 文献说明:

 由物料的形状的重心确定位置及角度

 对应很奇形怪状的物料种类

Yamaha XG SERIES Operation Manual 文献说明:

 由物料的形状的重心确定位置及角度

 对应很奇形怪状的物料种类

2) 中文描述此识别类型特点

 通过调整无法得知中心的准确位置, 只能不停的试验

 识别范围很重要, 如有部分超出, 计算的中心会偏移

 此模式同 AsMark 类似, 但很大的不同为, Mark 计算主要靠边界, 而 Gravity 靠的是整体, 即要求 Gravity

的元件必须在 Binary 的图像中一致, 如出现不一致的状况, 中心会无规律的偏移

3) 识别类型技巧

 可用到此类元件的物料并不多, 上面提过的高亮度 PCB 的 BGA 也许可以使用
