Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十四页 Made by: Jeff Joe (WKK)
18. Simple BGA [Ball Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
无此项目的介绍
Yamaha XG SERIES Operation Manual 文献说明:
这种方式专用于 BGA (球形阵列引脚)元件, 球形引脚的数量需要被输入. 注球引脚的位置及缺失的位置
(方向)不被检测.
2) 中文描述此识别类型特点
主要针对简单类型的 BGA
需输入球径及球间距, 最后输入球的总个数即可
识别无方向, 尤其针对有特殊位置缺球的 BGA
3) 识别类型技巧
Side Light(侧光)不是必须, 通常认为 BGA 识别应该使用 Side Light, 这不完全正确, 只有物料确实存在个
别球型引脚丢失的情况才必须使用. 使用 Side Light 对某些球形引脚产生的图形不足够清晰
使用 Simple BGA 要确保球形引脚的个数输入正确, 实例曾发生过经过了几个小时最后才点清个数的情况
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十五页 Made by: Jeff Joe (WKK)
19. Simple BGA [Ball Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
这种方式专用于 BGA
Yamaha XG SERIES Operation Manual 文献说明:
这种方式专用于 BGA (球形阵列引脚)元件, 球形引脚的数量需要被输入. 同时球形引脚的位置及缺失的
位置(方向)被准确检测.
2) 中文描述此识别类型特点
主要针对复杂型 BGA

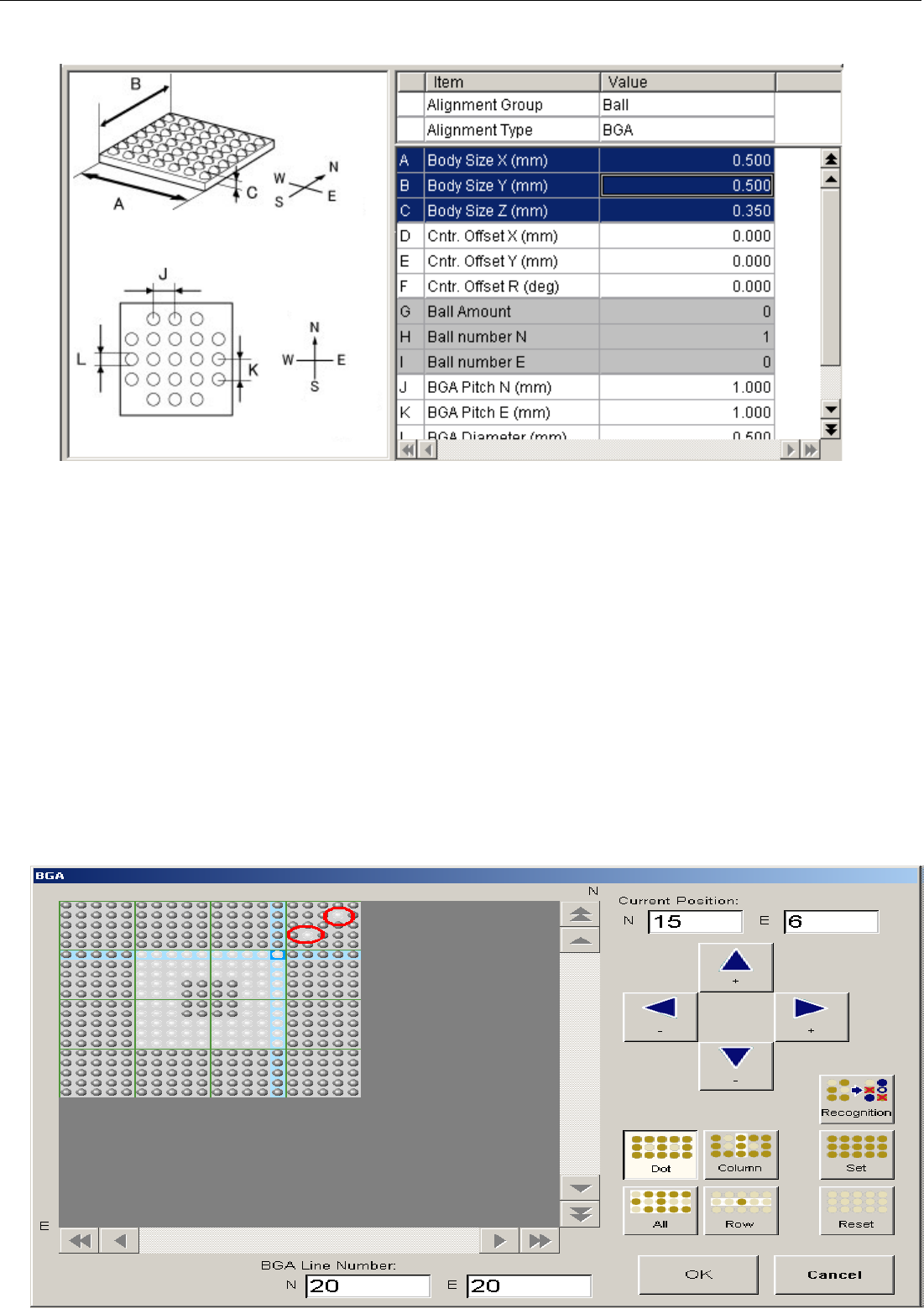

需输入球径及球间距, 编辑球形引脚的分布图
识别有方向, 识别成功率低于 Simple BGA(尤其对使用 Side Light)
3) 识别类型技巧
对 BGA 类型, 因为要准确检测球形引脚的位置及分布, 对识别的要求增加, 未有特殊需要并不推荐使用
Side Light, 因 Side Light 的干扰较多
Side Light(侧光)的使用参看 Simple BGA
编辑球形引脚分布图要注意准确性
Yamaha Mounter 识别体系、识别理论讲解及技巧培训 第二十六页 Made by: Jeff Joe (WKK)
20. Simple FlipChip [Ball Group]
1) Yamaha 文献说明
YVOSX VIOS Dictionary 文献说明:
无此类型说明
Yamaha XG SERIES Operation Manual 文献说明:
这种方式专用于 FlipChip (简单倒装芯片)元件, Side Light 在识别中被应用.
2) 中文描述此识别类型特点
主要针对 FlipChip (简单倒装芯片)
需输入内容很多, 除球形引脚(或无引脚)的参数, 还需输入起始及终止的坐标位置
注意输入起始及终止的方向, 同 OffLead 方式方向
3) 识别类型技巧
无此类元件经验, 此类元件非常少见(或用于不同行业)
