3-44
Cutting-edge Modular Mounter HM520 Administrator's Guide
Direction Mark
使用者针对显示IC及BGA的方向的标记进行编辑时选择。
Flip Check
使用者针对区分Chip R及LED的上面与下面的标记进行编辑时选
择。
备注 如果是下列情形，则无法使用“Flip Check”功能。
元件的上表面与下表面的形状相同
元件的上表面与下表面的图形无法明确对比
<Shape> 选项框
方向标记的类型选择了“Direction Mark”
选择Direction Mark的形状。(三角形、四角形、圆)
- 形状定义- Mark(Direction Mark)
1:
更改选定地点的位置
(
上
-
下
)
2:
更改选定地点的位置
(
左
-
右
)
方向标记的类型选择了“Flip Check”时
选择了<Mark领域(2)>开关按钮时显示。
请选择位于LED的下面的标记或凹凸部的形状。选择了凹凸部时会
检查指定领域的亮度与凹凸部的方向性，因此能够防止元件的反向
贴装。
3-45
元件的登记

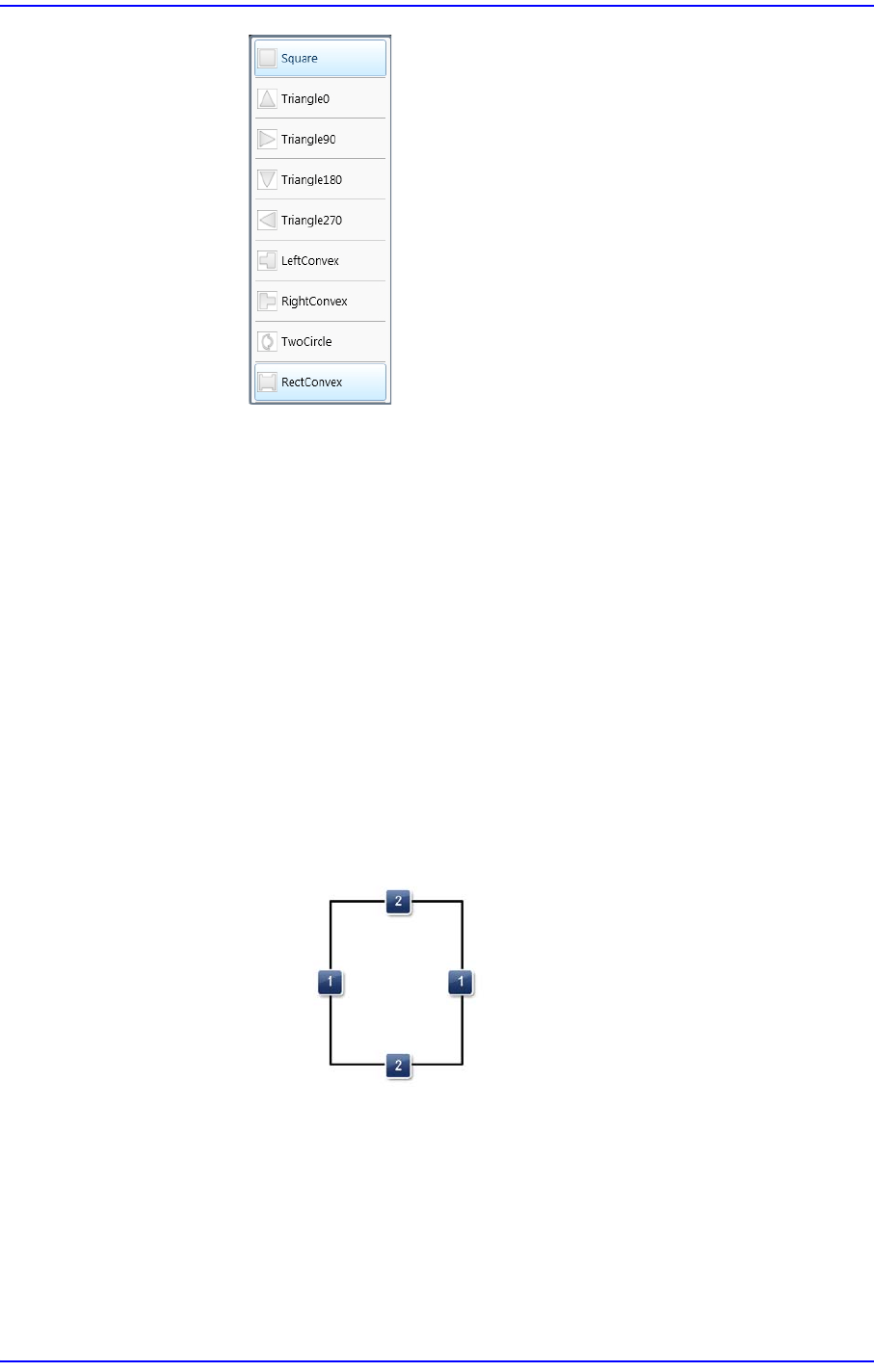

Square：不具备任何形状
Triangle 0： 0 度方向的三角形标记
Triangle 90：90度方向的三角形标记
Triangle 180：180 度方向的三角形标记
Triangle 270：270度方向的三角形标记
Left Convex：在元件底面的左边方向具有凹陷部位(凹凸部)或突出部位时。
Right Convex：在元件底面的右边方向具有凹陷部位(凹凸部)或突出
部位时。
Two Circle：这是把流明LED 贴装到PCB的情形，在元件的底面以圆
形形成了阴刻形状时
RectConvex：把闪光镜头(flash lens) 贴装到PCB的情形
- 形状定义- Mark(LED Check - Rectangle)
1:
四角形
X
长度
2:
四角形
Y
长度
3-46
Cutting-edge Modular Mounter HM520 Administrator's Guide
- 形状定义- Mark(LED Check - Triangle)
1:
更改选定地点的位置
(
上
-
下
)
2:
更改选定地点的位置
(
左
-
右
)-
一直为二等边三角形
<4-Way Placement Set> 复选框
方向标记的类型选择了“Flip Check”时显示该复选框。
该功能在识别LED元件时不抛弃LED 旋转180 度地吸取的LED而使齐旋
转180度后贴装。使用bowl供料器时请圈选该复选框。
如果需要使用该功能，则必须准确地输入 LED的标记的属性、位置及尺
寸。
如果在元件的夏民存在着对称标记则不能使用该功能，请注意。
<Pos.> 选择框
方向标记类型选择“Mark Direction”并且 Mark Direction的形状选择“三
角形” 时，该选择框就会激活。
请选择元件中具有Direction Mark的位置。
<Color> 选择框
方向标记的类型选择了“Flip Check”时显示。
请选择方向标记的颜色。可选择的颜色如下。
White
标记比周边亮时选择。标记的形状为“Left Convex”与“Right Convex”
是不能选择该颜色。
Black
标记比周边暗时选择。
<Brightness> 编辑框
方向标记的类型选择了“Flip Check”时显示该编辑框。
是White领域的基准值。大于该值才会判定为正常。该值通常大于 200。
<Difference> 编辑框
方向标记的类型选择“Flip Check”并且选择了<Mark 领域(2)>开关按钮
