12-86 Cutting-edge Modular Mounter HM520 Administrator's Gui de 2. 按下 < 下一步 > 键时， 贴装头模组朝固定相 机移动并自动进行校准 (Calibration) 。 3. 校准完毕后， 将如下出现结果窗。 按下 < 更新 > 按钮就能适用结果 值。
12-85
Machine Calibration
12.1.9.7. Head Block COR Calibration (HSH)
该校正功能可以在识别元件时让贴装头块的中心与Fix Camera的中心一致。一面旋
转贴装头块一面测量Reference Mark查找旋转中心。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head Block COR Calibration的实行方法如下。

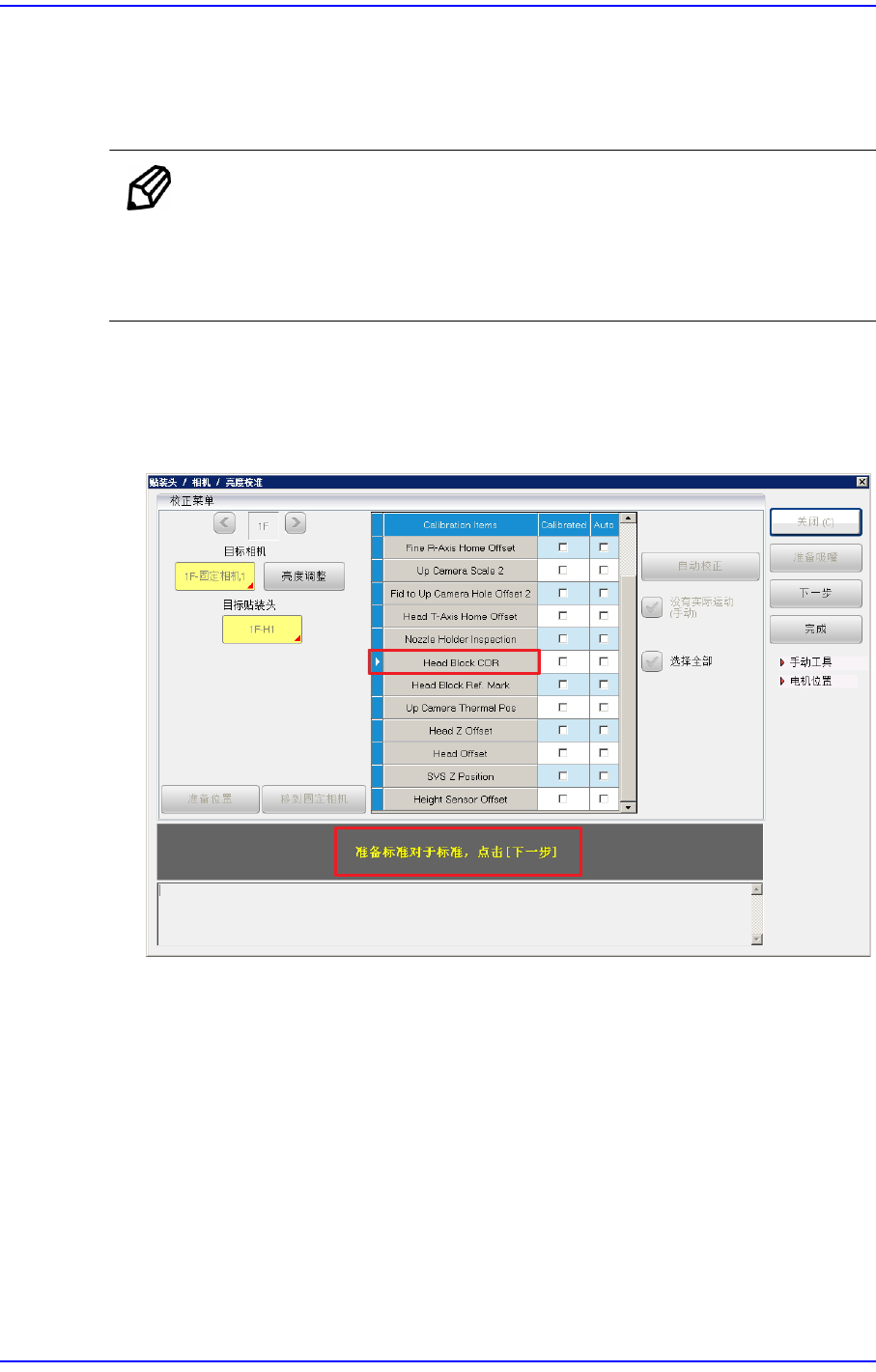

1. 按下<Head Block COR>按钮。显示“Calibration is Prepared. To Calibrate, Click
[Next].”消息。
12-86
Cutting-edge Modular Mounter HM520 Administrator's Guide

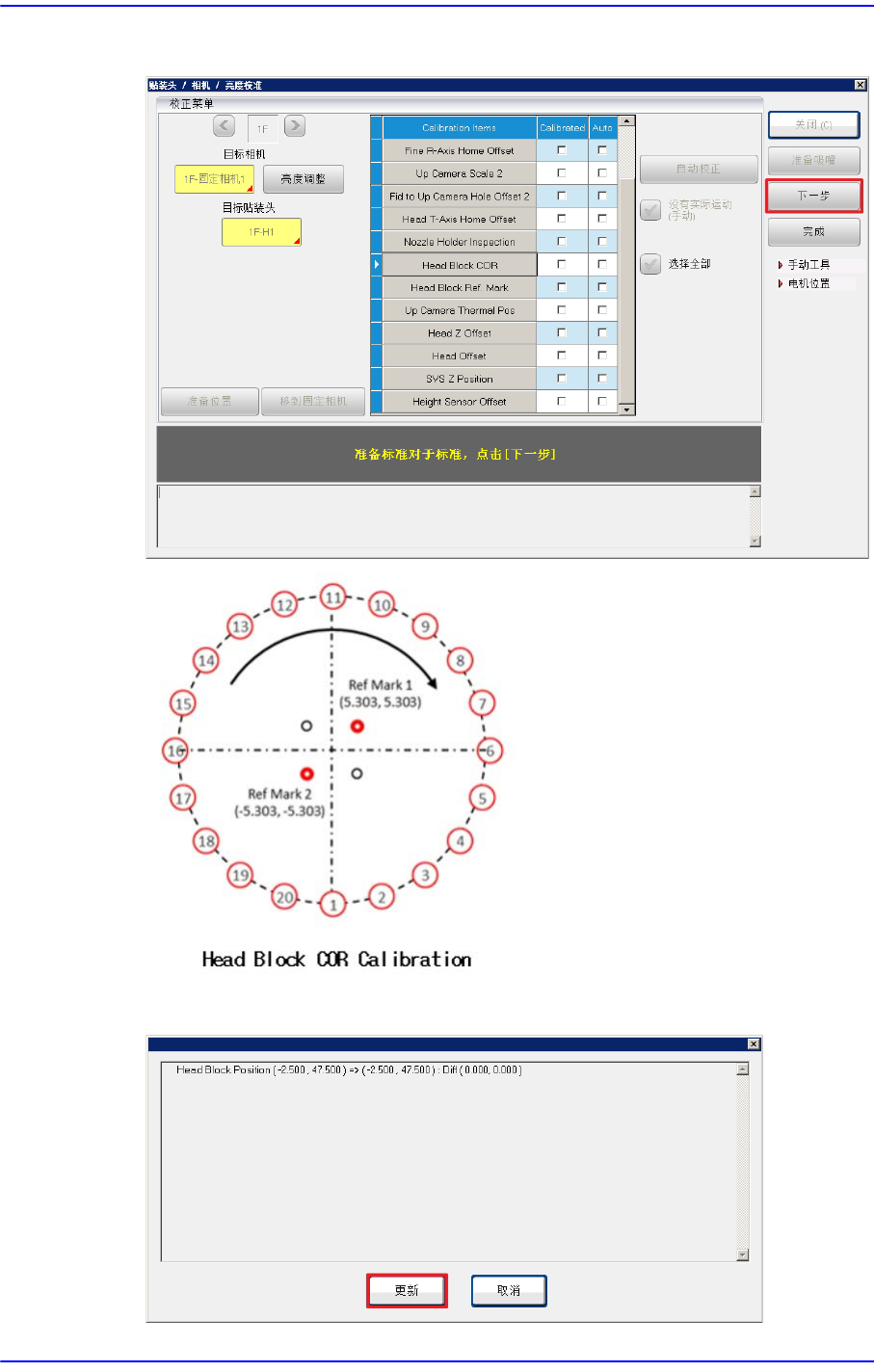

2. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
3. 校准完毕后，将如下出现结果窗。按下<更新>按钮就能适用结果值。
12-87
Machine Calibration
4. 按照上述方法在其余悬臂校准Head Block COR。
备注 Head Block COR的校准基准值如下。
Gantry 1
Offset X: -4.0 ~ -1.0 (mm)
Offset Y: 46.0 ~ 49.0 (mm)
Gantry 2
Offset X: 1.0 ~ 4.0 (mm)
Offset Y: -49.0 ~ -46.0 (mm)

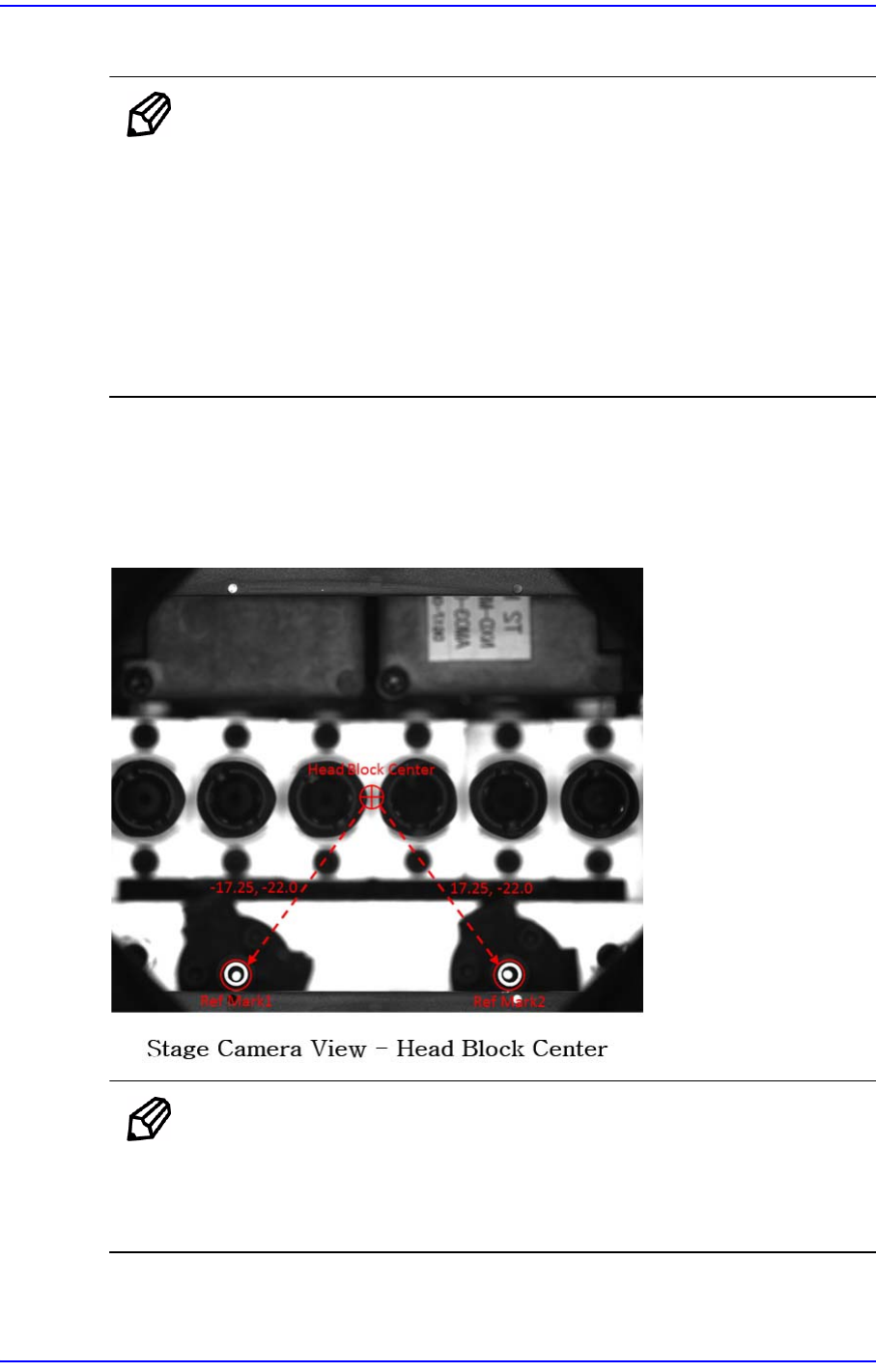

12.1.9.8. Head Block Center Calibration (MFH)
使用2 个Reference Mark找到Head Block 中心后，决定部件识别位置的Calibration。
按与Reference Mark 标准值相比偏移的量对 Head Block Center进行校准。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
