12-89
Machine Calibration

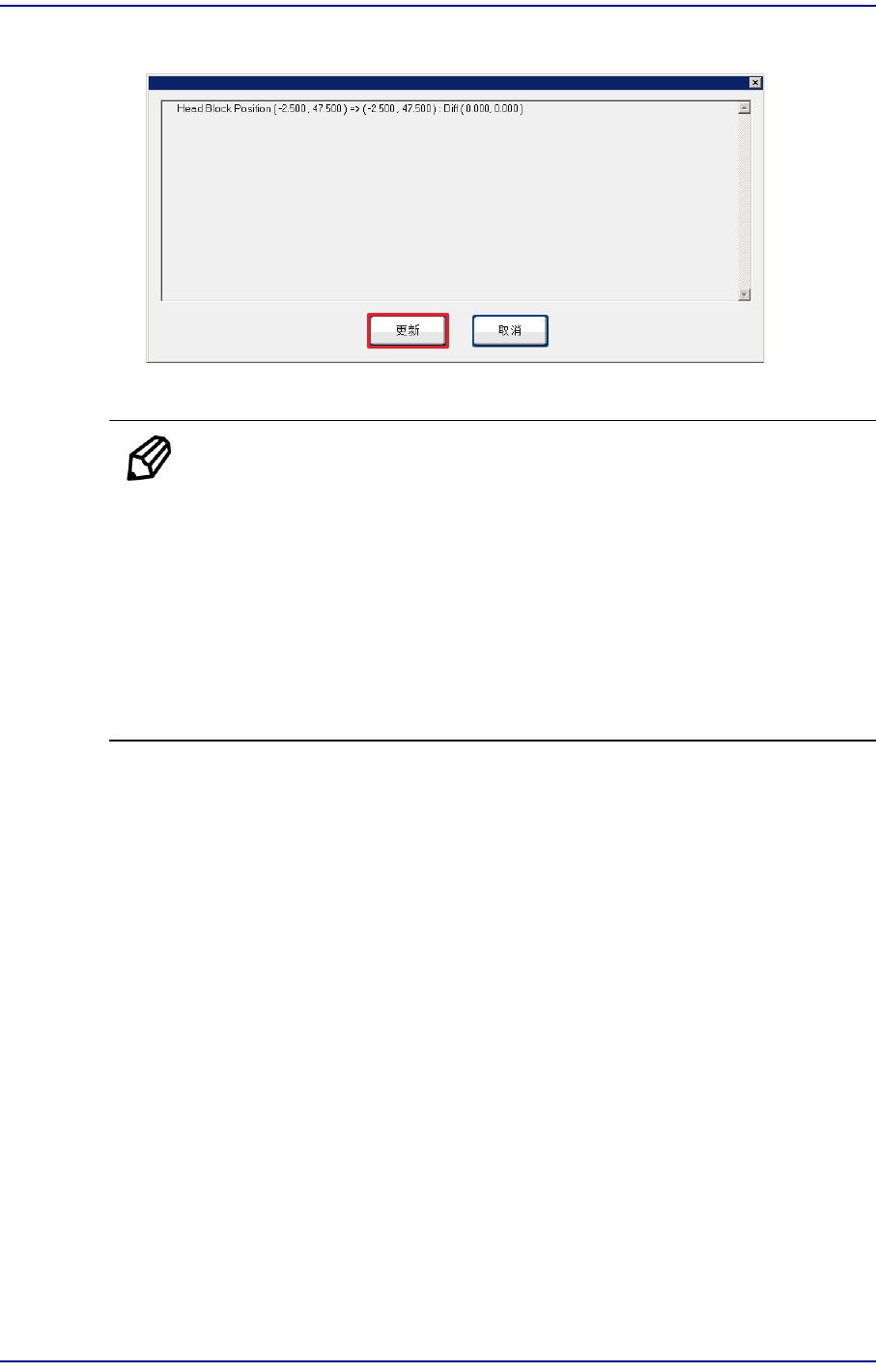

3. 校准完毕后，将如下出现结果窗。按下 < 更新>按钮就能适用结果值。
4. 按照上述方法在其余悬臂校准Head Block Center。
备注 Head Block Center的校准基准值如下。
Gantry 1
Offset X: -1.50 ~ 1.50 (mm)
Offset Y: 44.0 ~ 47.0 (mm)
Gantry 2
Offset X: -1.50 ~ 1.50 (mm)
Offset Y: -47.0 ~ -44.0 (mm)
12-90
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.9. Head Block Ref. Mark Calibration (HSH, MFH)
该校准作业能够识别基准标记 (Reference Mark) 后准确地测量元件扫描位置。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head Block Ref. Mark Calibration的实行方法如下。

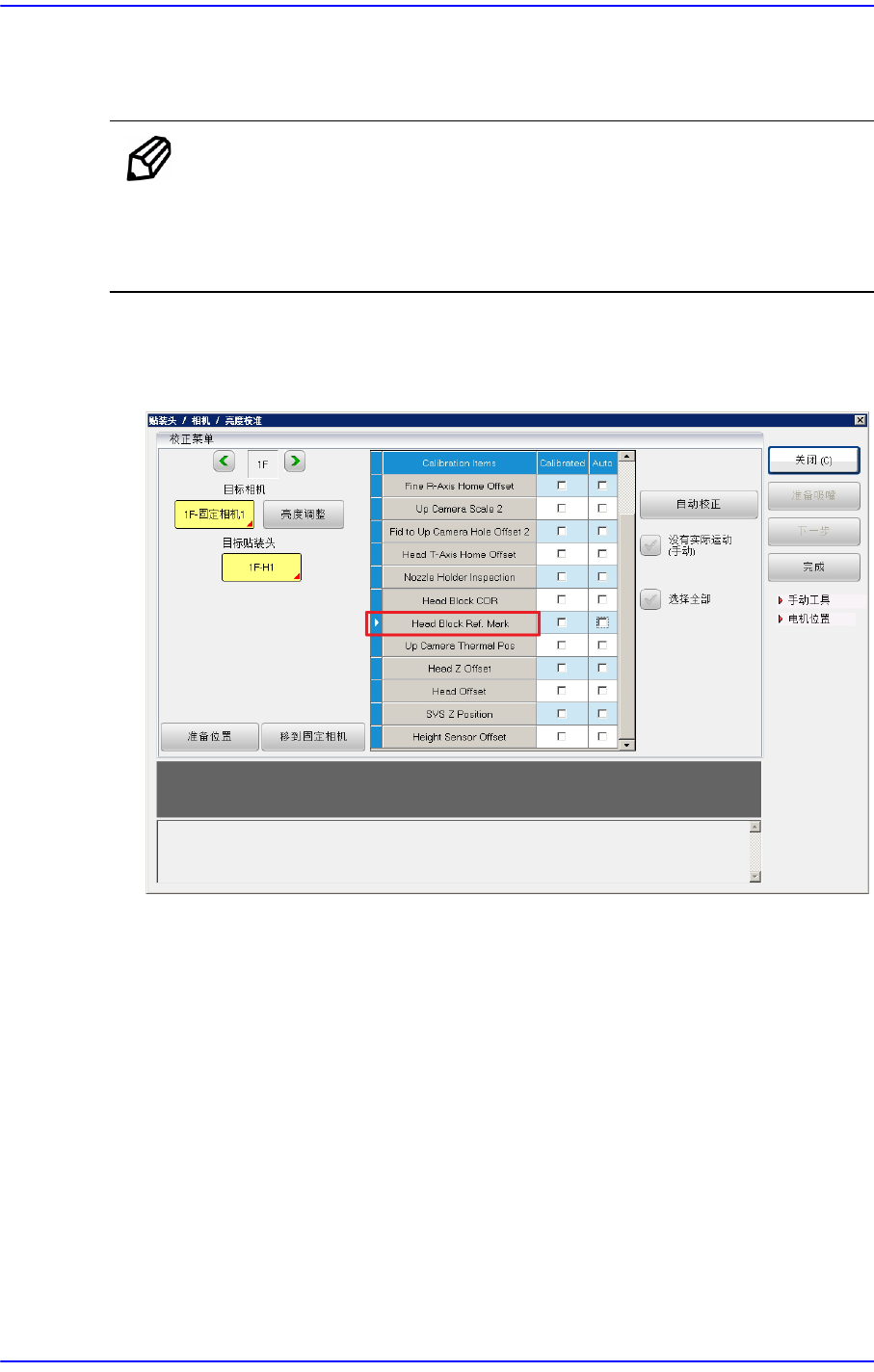

1. 按下<Head Block Ref. Mark>按钮。
12-91
Machine Calibration
2. 在信息框上出现“Calibration is Prepared. To Calibrate, Click [Next].”的提示内容时
按下< 下一步> 按钮。
3. 贴装头模组朝固定相机移动并自动进行校准 (Calibration)。
4. 校准完毕后，将如下出现结果窗。按下 < 更新>按钮就能适用结果值。
5. 按照上述方法在其余悬臂校准Head Block Ref. Mark。
