5-14 Cutting-edge Modular Mounter HM520 Administrator's Gui de 查找需要 Import 的 CAD 文件的位置及文件名并加以选择。

5-13

Step Programming

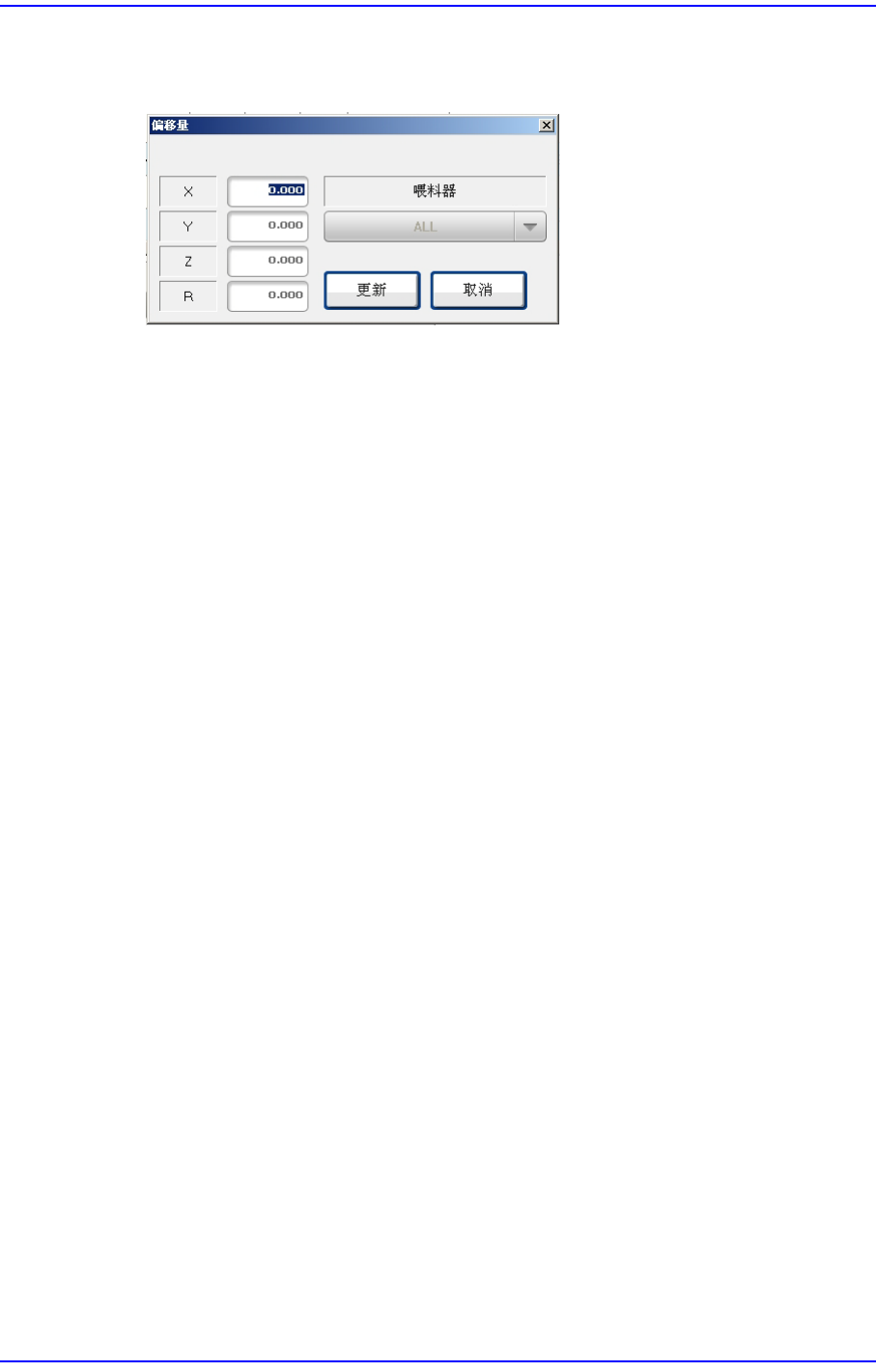

<选择列时>

对所有部件适用偏移值。

 <X> 编辑框

设定X轴方向的偏移量。

 <Y> 编辑框

设定Y轴方向的偏移量。

 <Z> 编辑框

设定Z轴方向的偏移量。

 <R> 编辑框

设定R轴方向的偏移量。

 <更新> 按钮

关闭对话框，同时把已设定的偏移量追加到在Grid设定的行上。

 <取消> 按钮

忽略已设定的偏移量直接关闭对话框。

 <Z轴示教>按钮

该功能适用于安装了力量可控贴片头模组的设备的装贴点高度测量作业。本设

备不使用该功能。

 <刷新喂料器数据> 按钮

在喂料器对话框中如果喂料器设定边更时，按下此按钮则在Step 对话框中使之

重新设定已变更的喂料器。

 <刷新吸嘴数据> 按钮

ANC上的喷嘴配置变更时，按下此按钮则在Step 对话框使之可重新设定已变更

的喷嘴。

 <转进> 按钮

它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。

按下< 转进> 按钮，即可开始把该数据转换成 Step 数据。

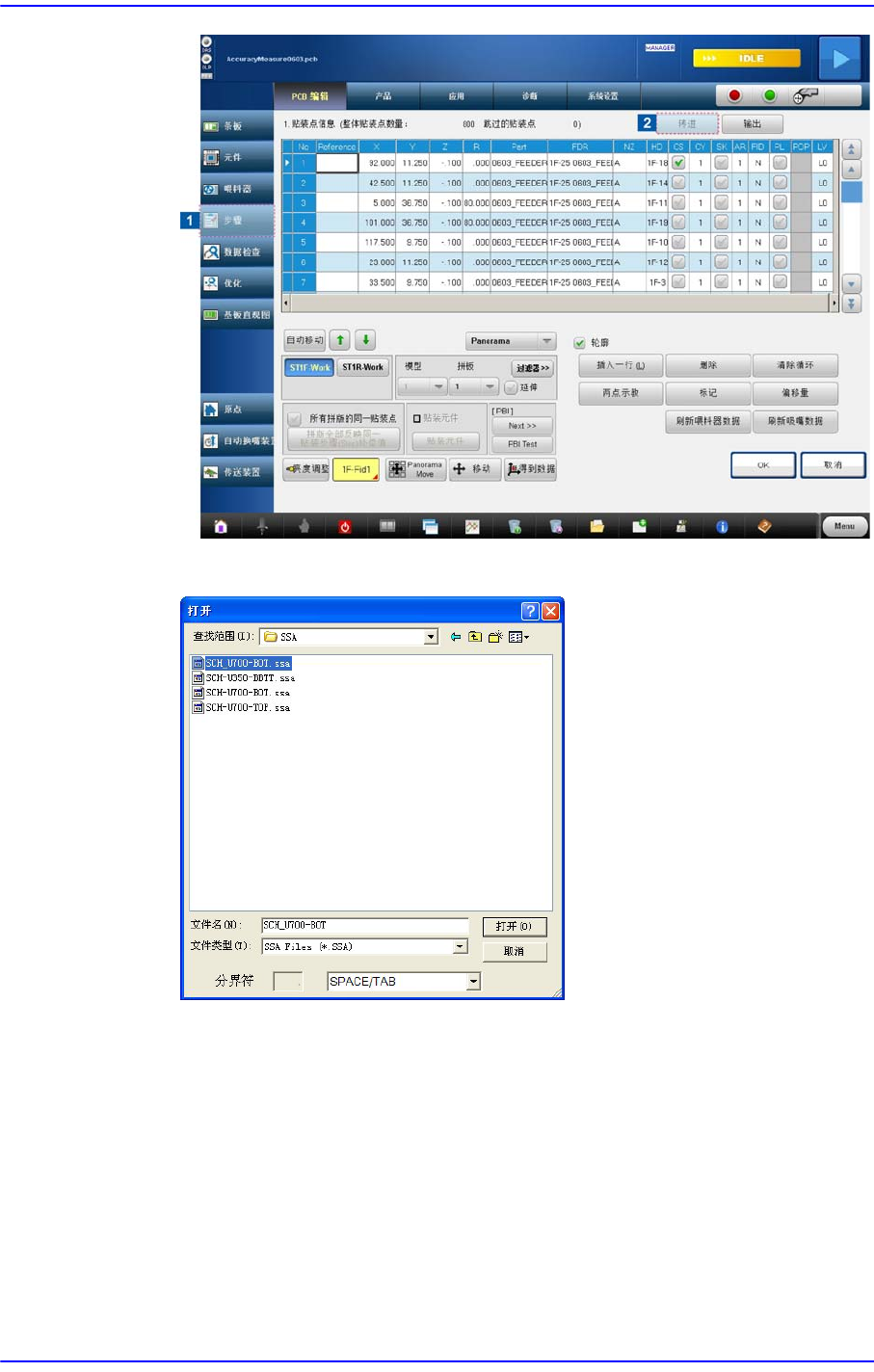

 在< 步骤>对话框按下<转进 > 按钮。

5-14

Cutting-edge Modular Mounter HM520 Administrator's Guide

查找需要Import的CAD文件的位置及文件名并加以选择。

5-15

Step Programming

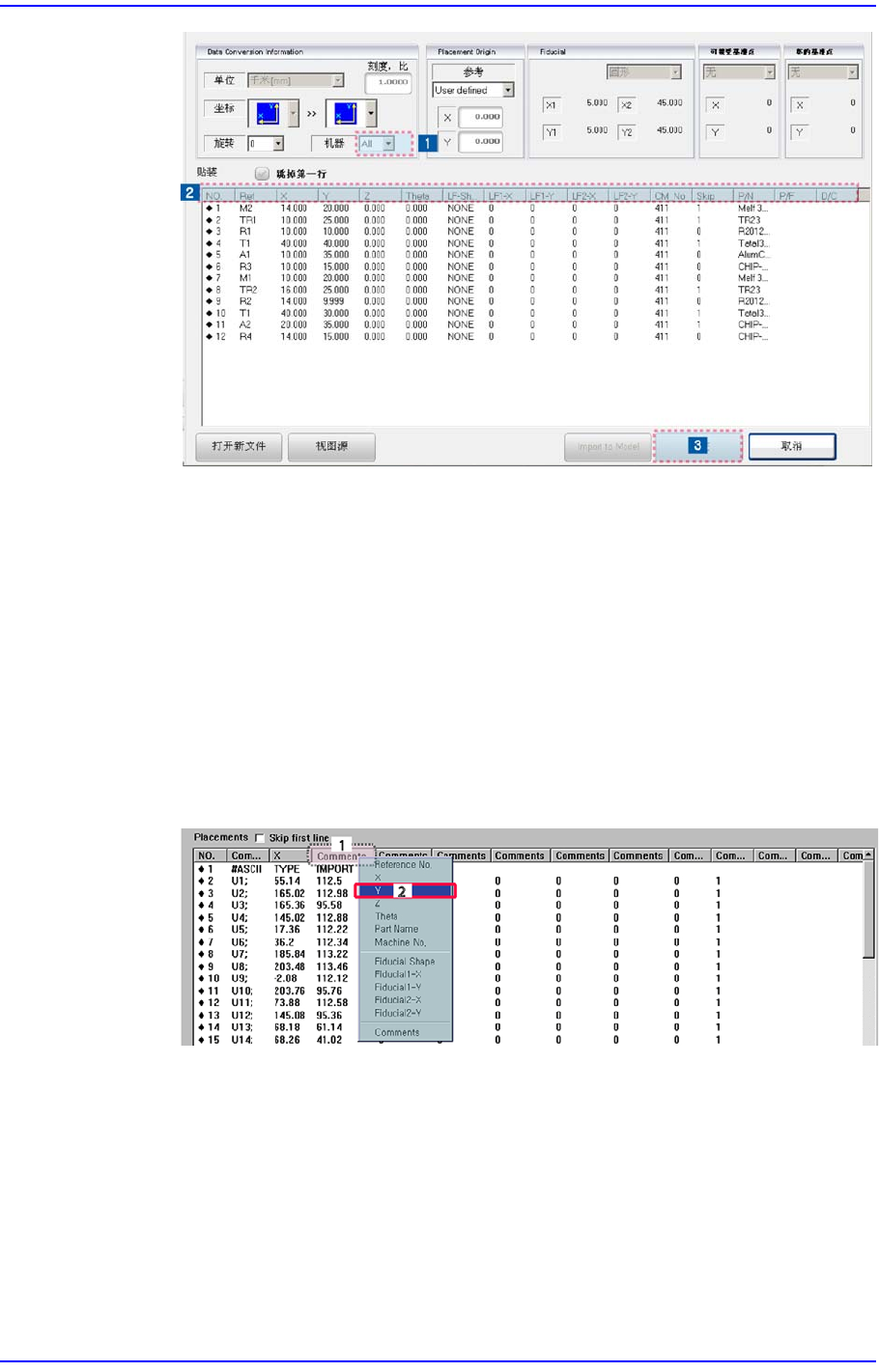

 利用Import的SSA文件选择需要作业的设备。

选择需要输入的设备(Imported Machine)。然后检查 Placements的列(Row)名

是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。

 执行<转进>

如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。

需要更改列名时，选择列主题后在显示出来的菜单上指定列名。

这时，如果没有符合拟输入列的名称，利用Comments设置列名称。

如果是Multi PCB，<Import to Model>键将处于激活状态，按下该键就会反

映当前选定型号的贴装点信息。

下面是Import完成后的屏幕。
