12-165 Machine Calibration 12.2.5. 贴装 偏差 对于为了提高贴装精度而测量的 贴装补偿进行设置。 这里的贴装补偿数据进行 贴装 补偿校准并适用其结果值就会自 动更新。 注 意 实际各贴装头在进行贴装时会适 用补偿值后贴装。 一般来说， 更 改了所设定的值时可能会导致贴 装头受损或作业不良， 请不要更 改数据。 图 12.19 “ 贴装 偏差 ” TAP 对话框 1: 元件选择 “ 元 件选择 ” 领…
12-164
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.2.4. 贴装头校正补偿值
针对轴弯曲、Run-Out等因素导致的补偿进行设置。 此处显示的Head偏移数据在执
行照相机校正后反应其结果值就自动更新。
注 意 实际各贴装头在进行贴装时会适用补偿值后贴装。一般来说，更
改了所设定的值时可能会导致贴装头受损或作业不良，请不要更
改数据。

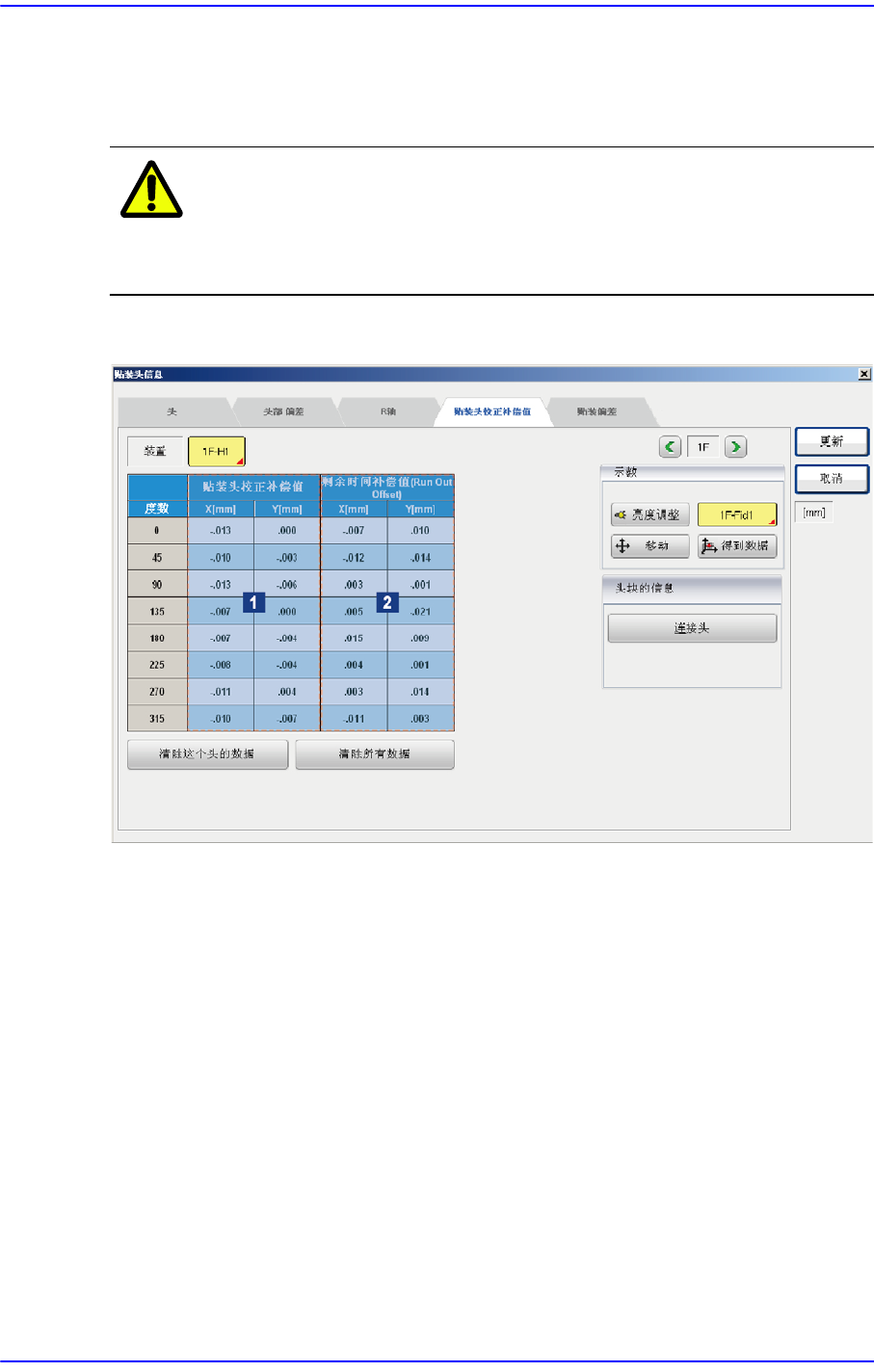

图
12.18 “
贴装头校正补偿值
” TAP
对话框
1: Fly to Fix Offset
2: Run Out Offset
<装置> Selection control
选择需要设置贴装头补正补偿(Offset)的贴装头。
<清除这个头的数据> 按钮
选定贴装头的贴装头补正补偿(Offset)进行初始化。
<清除所有数据> 按钮
所有贴装头的贴装头补正补偿(Offset)进行初始化。
12-165
Machine Calibration
12.2.5. 贴装 偏差
对于为了提高贴装精度而测量的贴装补偿进行设置。这里的贴装补偿数据进行贴装
补偿校准并适用其结果值就会自动更新。
注 意 实际各贴装头在进行贴装时会适用补偿值后贴装。一般来说，更
改了所设定的值时可能会导致贴装头受损或作业不良，请不要更
改数据。

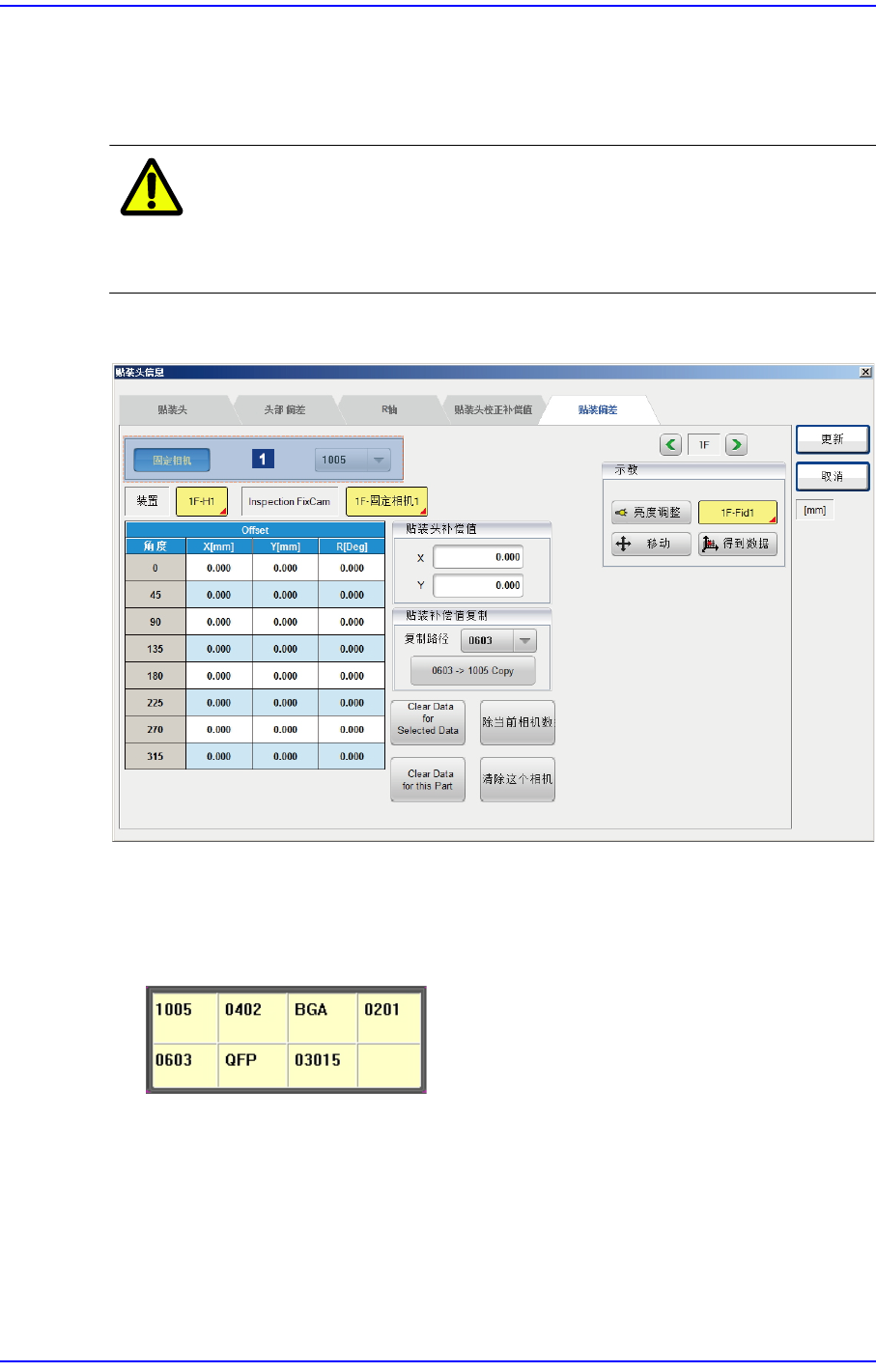

图
12.19 “
贴装
偏差
” TAP
对话框
1:
元件选择
“元件选择” 领域
选择需要设置贴装偏移量的元件。可以选择的元件如下。
<装置> 选择控件
选择需要设置贴装补偿的贴装头。
<Inspection FixCam> 选择控件
请选择测量所选元件的贴装偏移量时用来识别该元件的固定相机。可以通过正
面固定相机或背面固定相机识别正面头部所吸取的元件。因此，贴装偏移量会
根据使用哪一个相机识别元件而不同。
12-166
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Mount Offset Copy> 领域
可以复制元件的“贴装偏移量信息” 后同样地适用其它元件的贴装偏移量信息。
<Copy from>领域
选择需要复制“贴装偏移量信息” 的元件。选择元件时，在下端的按钮显示出
需适用“贴装偏移量信息 ” 的元件，可以触摸该按钮后更改“贴装偏移量信息
”。
备注 只允许贴装偏移量类型相似的元件之间进行设置。
更改“贴装点偏移量信息”时，在头组件的所有轴杆更改该元件
的“ 贴装偏移量信息”。
<Clear Data for Selected Data> 按钮
把< 装置>选择用控件与<Inspection FixCam>选择用控件上选择的头部与固定
相机所测量的元件贴装偏移量加以初始化。
<清除这个头的数据> 按钮
把所选头部上设定的一切元件的贴装偏移量加以初始化。
<Clear Data for this Part> 按钮
对于<元件选择领域> 领域中所选择的元件，将所有头部的贴装选项初始化。
<清除这个相机> 按钮
所有贴装头的贴装补偿进行初始化。
<HeadBlock Info> 按钮
<Head Conn> 领域
可以查看相应悬臂的头组件信息。
