15-8
Cutting-edge Modular Mounter HM520 Administrator's Guide
1:
作业待机中的
PCB
2:
作业站（
Station)
3:
作业完成的
PCB
把作业站的PCB Drag and Drop到作业完成的PCB则把PCB投放到下一个工程
的设备。
15.1.3.2. Manual Control 功能
手工执行Backup table, Stopper等操作时使用的功能。
对输送机的各站具有Backup table, Stopper, Conveyor belt传送带驱动等手工操作功
能。
<所有电路板都退出> 按钮
排出输送机上的所有PCB。
<位置效用 > 领域
<站> 组合框
选择当前作业中的Conveyor Station。(ST1F-Work, ST1R-Work, ST1F-Buffer,
ST1R-Buffer)
<新建> 按钮
利用< 删除>按钮，只在消除PCB的Station时功能被激活。为了消除作业中
发生错误的PCB后在对应Station上手工投入新的PCB时使用。
15-9
其它
菜单
<删除> 按钮
为了在程序上强行删除投入在被选Conveyor Station的PCB 时使用。也就是
说作业中发生错误时，在对应Station上手工消除PCB时使用。
<从新获得> 按钮
用进行检验。
<更多的> 按钮
显示出可执行的其它功能键。
<边缘固定器> 按钮
在< 站>组合框选择 ST1F-Work时执行edge fixer操作。本设备不使用该功
能。
< BUT向上/向下> 按钮
在< 站>组合框选择Work Station后按下该键，就能驱使相应的 Backup table
上升或下降。
<阻挡器向上/ 向下> 按钮
执行Stopper的向上 / 向下。
<皮带运转> 按钮
操作所选Station的驱动带运转。
线路板的尺寸
显示板子的尺寸。
<传送带宽度> 领域
可手动调整输送机的宽度。
<移动轨道> 按钮
按照轨道(Lane) 宽度上输入的宽度值调整传送轨道(Conveyor)宽度。
<Conveyor Max> 按钮
尽量增加传送带之间的间隔。
<轨道位置> 领域
显示当前轨(Rail)的位置值。
<宽度> 编辑框
输入轨(Rail)的传送轨道(Conveyor)宽度。
<在线状态> 领域
可手动操作SMEMA有关Output，并显示 Input 状态。 ( 亮灯-On, 灭灯-Off)
DO-Not Busy(Prev.)
15-10
Cutting-edge Modular Mounter HM520 Administrator's Guide
向上一个工序的设备发送准备接受PCB 的信号。手动发送信号时请点击右
侧的 <不要忙> 按钮。
DI-Available(Prev.)
从上一个工序的设备收到准备传送PCB 的信号。
DI-Not Busy(Next)
从下一个工序的设备收到准备接受PCB 的信号。
DO-Available(Next)
向下一个工序的设备发送准备传送PCB 的信号。手动发送信号时请点击右
侧的< 有效的>按钮。
15.1.4. 合并元件库
执行把其他设备的Local DB(UPD.mdb)文件或更新后分布的标准DB
（STDUPD.mdb）文件和当前使用的设备Local DB(UPD.mdb)文件比较并合并的功
能，主要使用在以下情况。
综合管理line间设备的 PCB文件的部件信息时
变更PCB Model时，转移其他设备的部件信息时
备注 标准DB（STDUPD.mdb）文件为只读文件。

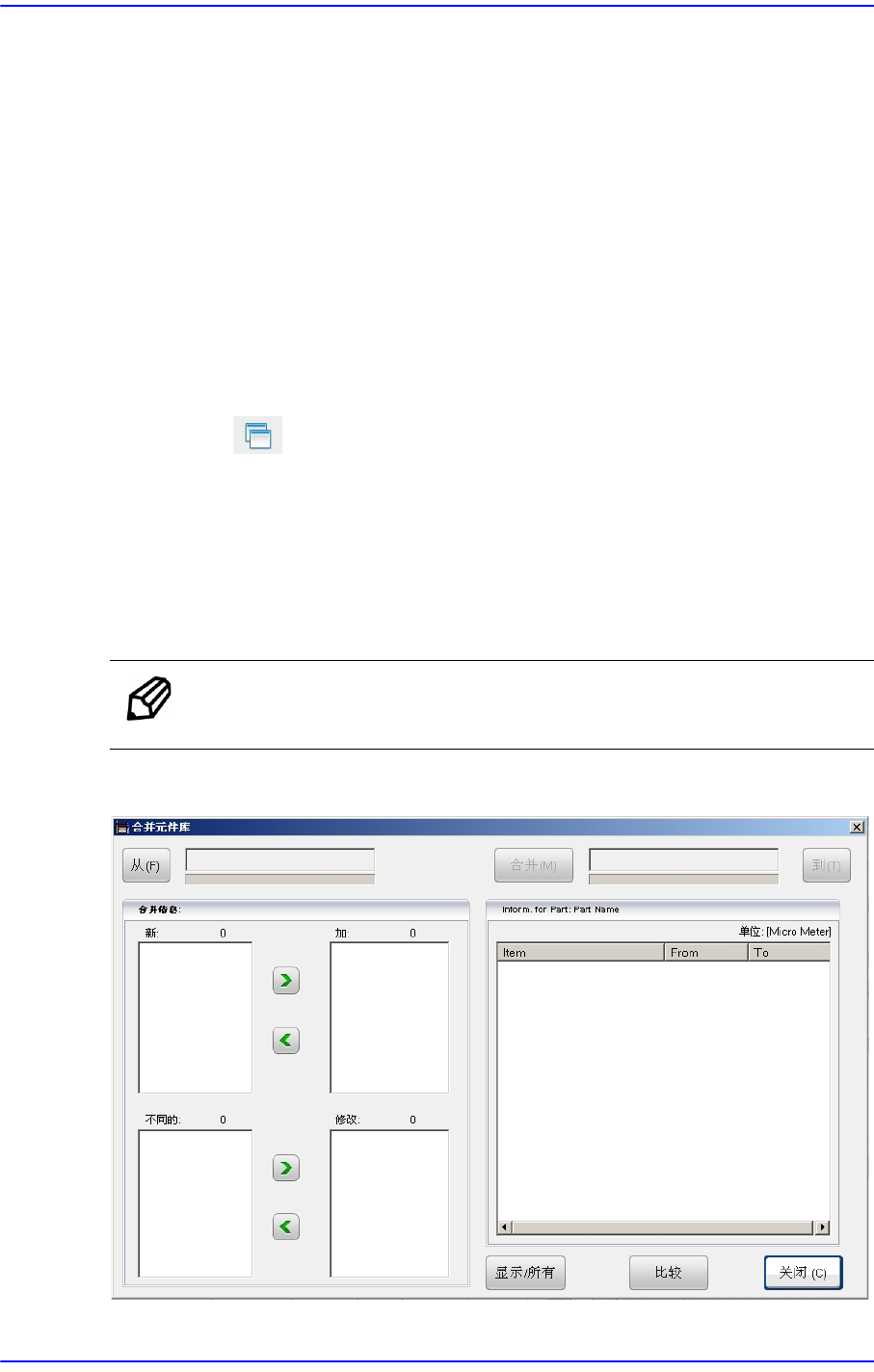

按下“Merge ” 按钮则显示如下对话框。
