11-7
Diagnosis(
诊断
)
11.4. 真空（Vacuum） [F5]
检查头的压缩气的状态。

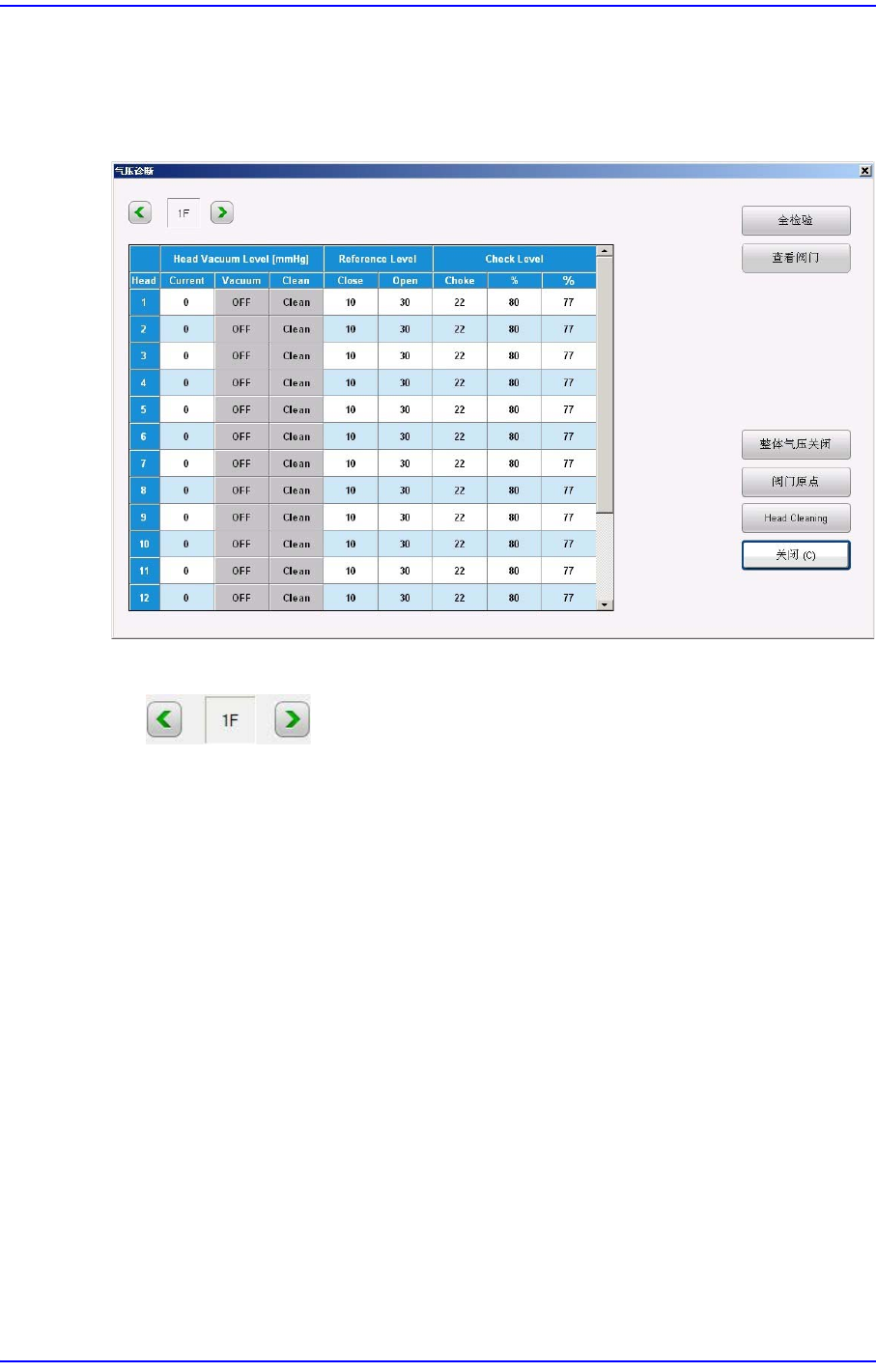

图
11.6 “Vacuum Diagnosis”
对话框
拱架选择用箭头键
1F: 显示出当前选定的拱架。
按下箭头键就能选择需要设定的拱架。
<Head Vacuum Level> 领域
显示各头压缩气的气压值数，同时控制真空发生器。
Current
显示各Head的当前空压。
Va c uu m
“OFF”标示时点击此按钮可以把SPINDLE内的空压变成真空状态，在按钮
表示“ON”。
“ON”标示时点击此按钮则解除SPINDLE内的真空状态并在按钮表示
”OFF”。
Clean
利用强大的凤机(Blower)清除贴装头轴杆及气压过滤器里的杂质。
触摸该按钮就会清洗(Cleaning)贴装头。
11-8
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Reference Level>> 领域
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
Close
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
Open
在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。
<Check Level> 领域
表示判定部品的吸着成功与否的真空气压的值数。
Choke
显示出在吸附元件之前判定吸嘴堵塞的真空压。
%
为判断插入在当前HEAD SPINDLE的喷嘴槽的喷嘴堵塞与否的%值。此值
可以在‘系统设置’菜单的‘ 装置’ 子菜单选择“喷嘴数据” 画面设置 ‘堵塞检
查空压值’。
Vacuum
表示吸着部品之后判定吸着部品成功的真空气压的值数。
%
为判断插入在当前HEAD SPINDLE的喷嘴槽的喷嘴的部件吸附与否的%
值。此值可以在‘ 系统设置’菜单的‘ 装置’子菜单选择 “ 喷嘴数据”画面设置‘
吸附空压’。
<关闭> 按钮
关闭对话框。
11-9
Diagnosis(
诊断
)
<全检验> 按钮
对选定的Gantry的所有Head，测量进空压稳定所需要的时间。
<查看阀门> 按钮
针对选定悬臂的所有贴装头实行真空及吹气(Blow) 生成检验。
<Vacuum All Off> 按钮
关闭(OFF) 供应给一切贴片头的Va cu u m 与Blow。
