12-85 Machine Calibration 12.1.9.7. Head Block CO R Calibra tion (HSH) 该校正功能可以在识别元件时让 贴装头块的中心与 Fix Camera 的中心 一致。 一面 旋 转贴装头块一面测量 Reference Mark 查找旋转中心。 备注 可自动对 Head Calibration 的所 有项目进行 Calibration 。 自动执行方法见 “12.1.9.1. H…
12-84
Cutting-edge Modular Mounter HM520 Administrator's Guide

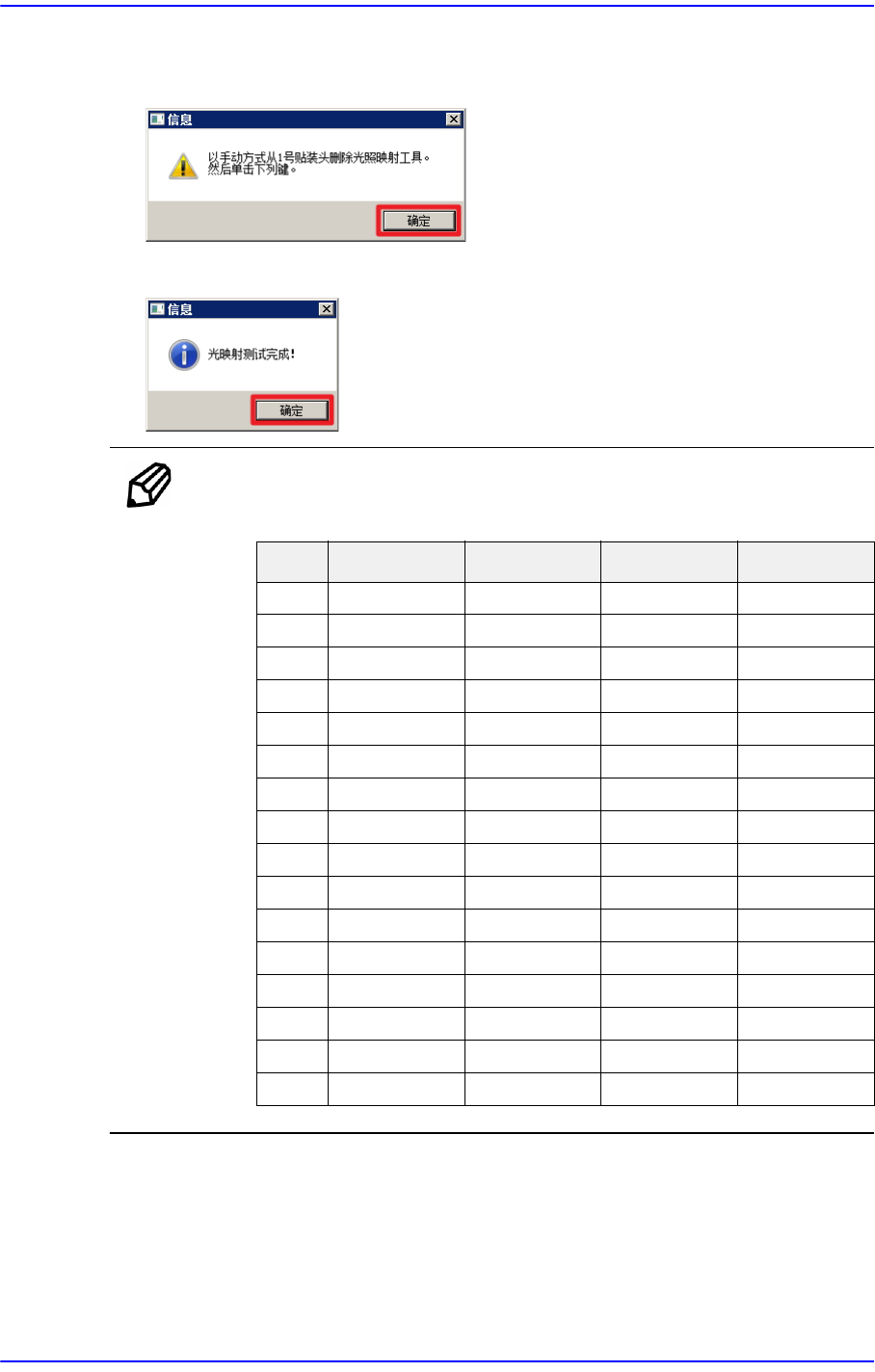

11. 照明测试完毕后，出现下列对话框。从贴装头拿掉照明映射工具后，按下<确定
>按钮。
12. 按下< 确定>按钮，完成照明映射测试。
备注 摄像头照明的标准值为下值的±10以内的值。
Side Outer Inner Coaxial
00000
111 14 13 5
220252310
328353415
438464620
547575525
654676430
761757435
868828240
973918940
10 83 102 100 40
11 97 115 114 40
12 108 127 123 40
13 114 133 131 40
14 116 136 133 40
15 120 144 141 40
12-85
Machine Calibration
12.1.9.7. Head Block COR Calibration (HSH)
该校正功能可以在识别元件时让贴装头块的中心与Fix Camera的中心一致。一面旋
转贴装头块一面测量Reference Mark查找旋转中心。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head Block COR Calibration的实行方法如下。
1. 按下<Head Block COR>按钮。显示“Calibration is Prepared. To Calibrate, Click
[Next].”消息。
12-86
Cutting-edge Modular Mounter HM520 Administrator's Guide
2. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
3. 校准完毕后，将如下出现结果窗。按下<更新>按钮就能适用结果值。
