12.1.2. 轴原点的测定
备注 接入本菜单时，需要通过“服务工程师”权限登入。
选择将要设定限度的驱动轴。可选择的驱动轴如下。
原点位置的定义：由Absolute Encoder 决定的位置，旋转的基准位置
有关原点的特性值：最大行程(Stroke)、软件极限值
图
12.5 “
系统坐标原点
&
限制信息
”
对话框
<电动机选择 > 目录框

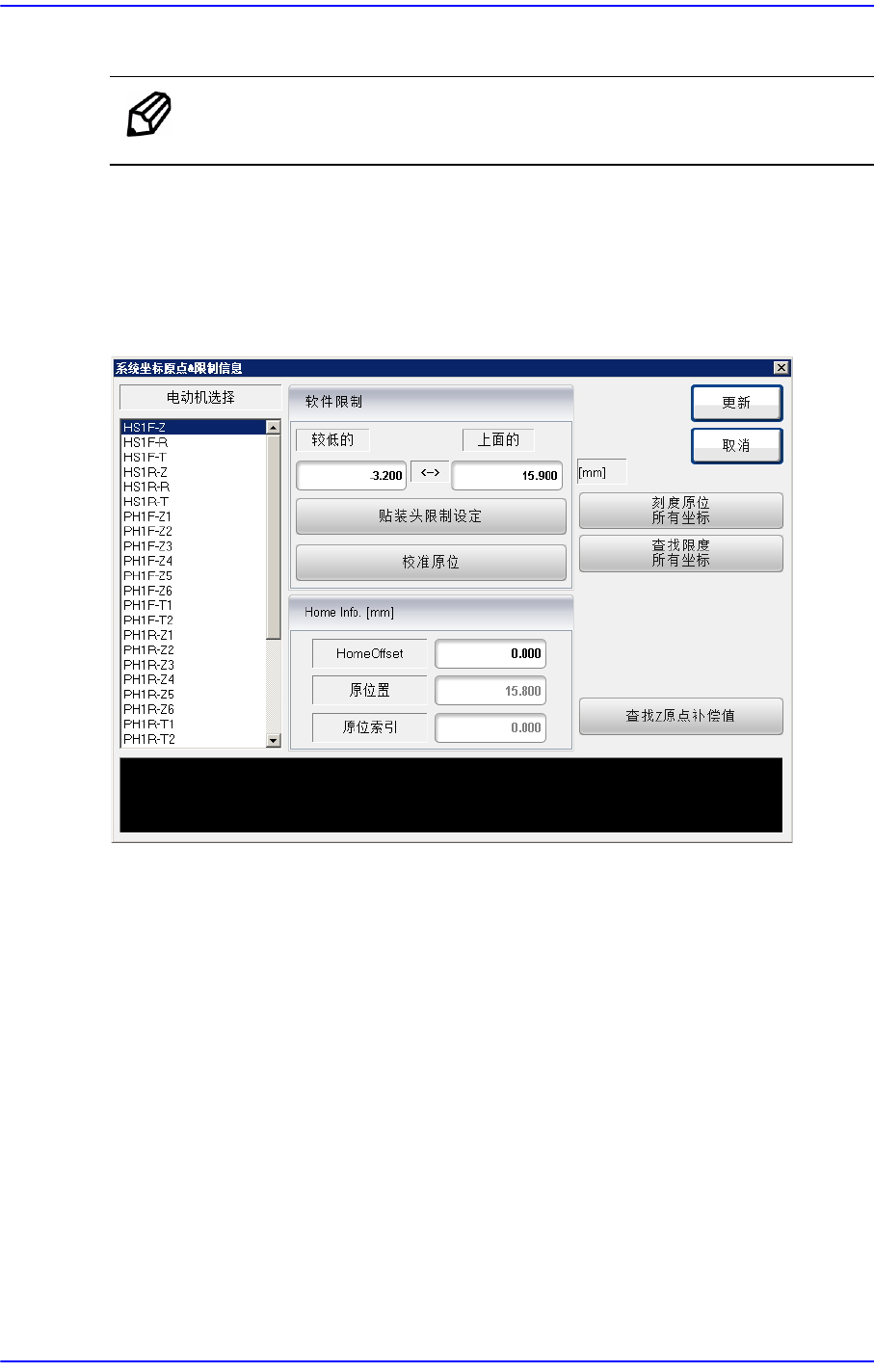

选择将要设定限度的驱动轴。可选择的驱动轴如下。
<软件限制 > 领域
<X-Y 坐标限制自动的查找...> 按钮

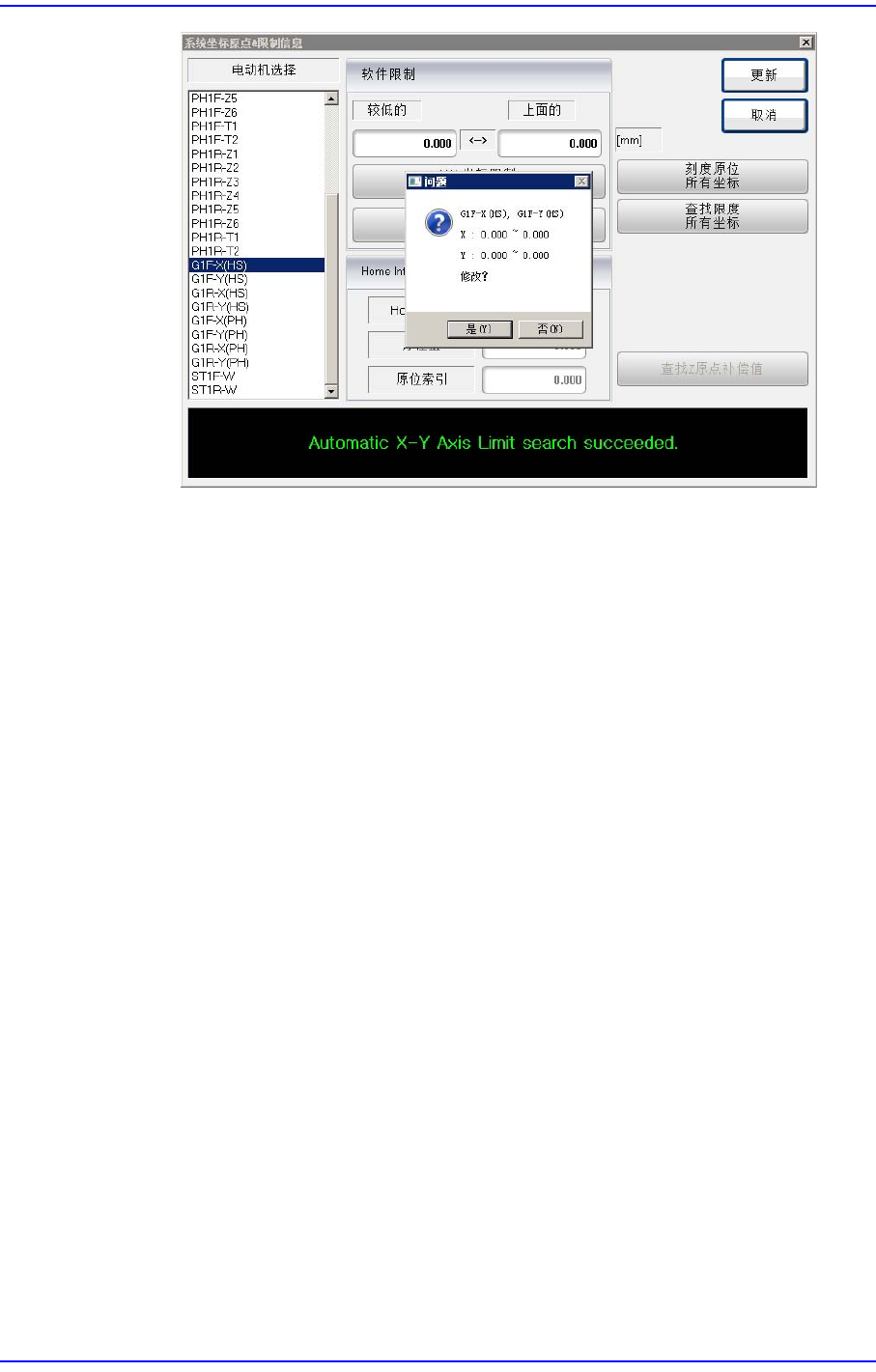

自动查找XY轴的limit后，确认是否运用变更值。
12-9
Machine Calibration
<弯度补偿> 按钮
选择Y轴时被激活。执行 Skew Compensation 时使用。
<Head Limit Setting> 按钮
选择Z-Axis时将被激活。自动测量Z-Axis的极限值，然后确认是否应用修改
后的值。
<Station Axis Limit Searching> 按钮
选择Conveyor宽度调节Motor时将被激活。自动测量Conveyor宽度的极限
值，然后确认是否应用修改后的值。
<校准原位> 按钮
自动查找和反应<电动机选择 > 目录框中选定的马达home 位置。
<Home Info.> 领域
选择Mirror 轴时，<Home Offset>编辑框被激活。对 Mirror 轴进行校正时使用。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
12-10
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Find Z Home Offset> 按钮
设定Z轴的基本位置，在Z Home Offset没有被设定的状态(HomeOffset=0)下实
行返回原点时可以防止Rotary Head旋转时与轴杆冲突。
该校准作业仅限于在工厂出货前或修理贴装头模组后执行一次，设备没有位于
原点时才能使用。
注意 在没有实行<Find Z Home Offset> 的情形下进行返回原点动
作时，会随着贴装头旋转而伤到轴杆，请注意。
Large Conveyor选项时，在执行Home动作之前请确认前/背面
Conveyor的Y 轴大小。 Y轴宽 310mm以上时，手动操作
Conveyor宽度调为310mm 以下。 否则， 在ST1F-W、 ST1R-
W的 Home动作时，Conveyor 可能会出现碰撞。
Z轴的原点位置测量方法如下。
1) 按下 <Find Z Home Offset>键。
2) ) 如下图所示地配置即将进行校准的电机。
<HS/MF Head>
如下图所示地让凸轮从动件 (Cam-Follower)朝上紧靠。
