12-137 Machine Calibration 12.1.11.1. Feeder Base Position Calibration 安装 Docking Cart 馈送器基座 时， 将出现下图所示的 Offset 。 对馈送器进行原点 Te a c h i n g ， 以便安装 在馈送器基座上的 Feeder 吸附位置能够成 为 Zero Position 。
12-136
Cutting-edge Modular Mounter HM520 Administrator's Guide

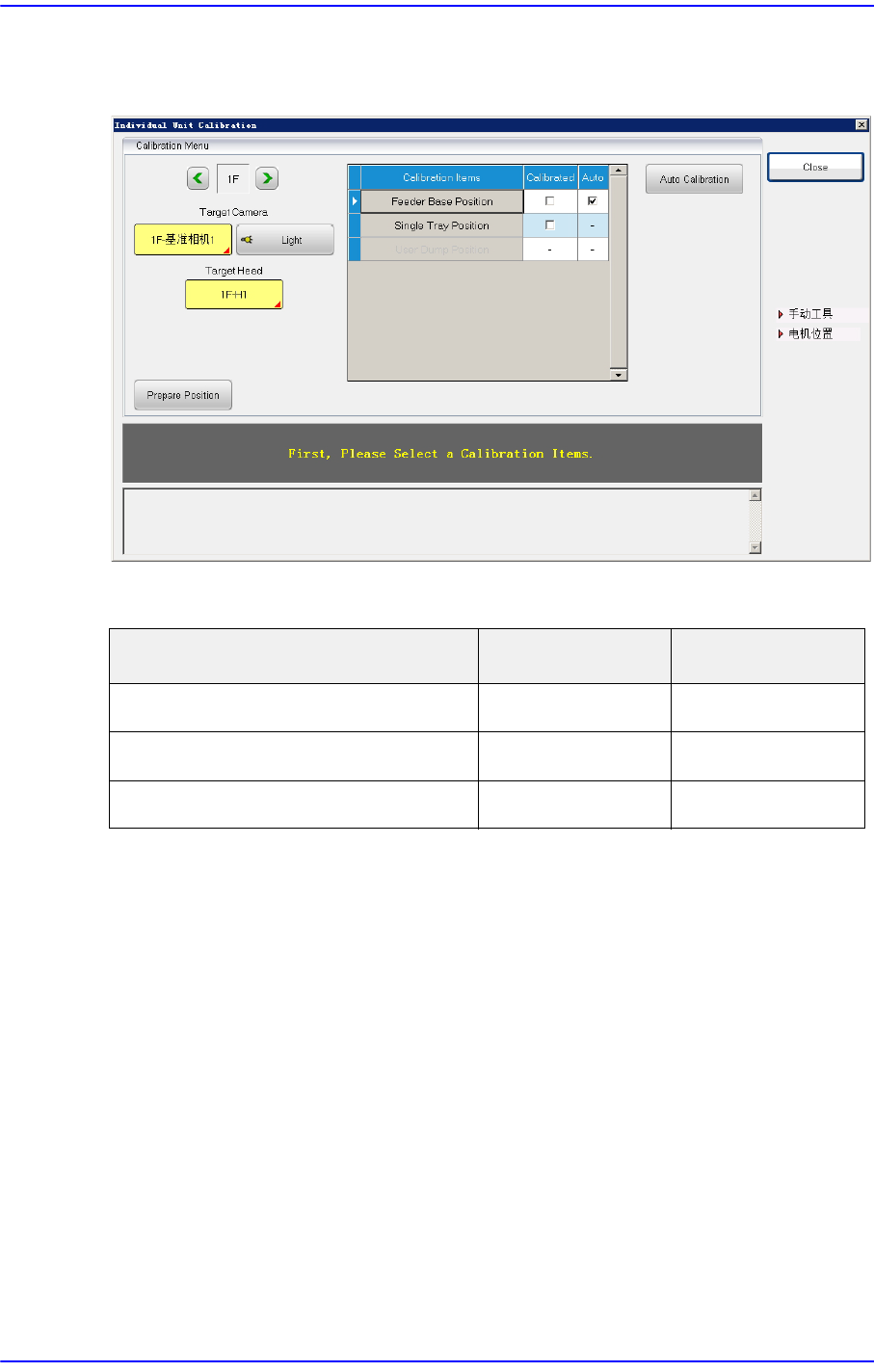

12.1.11. Individual Unit Calibration
能够实行的校准项会随着适用于设备的选项及安装的装置而不同。
可校准的项如下。
Calibration High Speed Multi Functional
Feeder Base Position Ο Ο
Tray Position Ο Ο
User Dump Position Ο Ο
12-137
Machine Calibration
12.1.11.1. Feeder Base Position Calibration
安装Docking Cart 馈送器基座时，将出现下图所示的Offset。
对馈送器进行原点Teaching，以便安装在馈送器基座上的Feeder 吸附位置能够成为
Zero Position。
12-138
Cutting-edge Modular Mounter HM520 Administrator's Guide
校准供料器底座的原点的方法如下。
1. 选择<Auto>复选框后，按下<自动校准> 按钮。
2. 自动对已选的Station Docking Cart上两个基准符号进行识别，并对XY进行校
准。
