12-113 Machine Calibration 5. 校准完毕后， 将出现提示 窗口。 按下 < 下一步 > 按钮。 6. 1 号 He ad 的 Calibration 完成 后， 按下 < 下一步 > 按钮， 按 2~5 号步 骤对其他 He ad 进行 Calibration 。
12-112
Cutting-edge Modular Mounter HM520 Administrator's Guide
3. 若出现下列消息，按下<下一步>按钮。
Gantry向前移动时，在1号Head 上插入Calibration工具。
4. 按下<下一步 > 按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)。
12-113
Machine Calibration

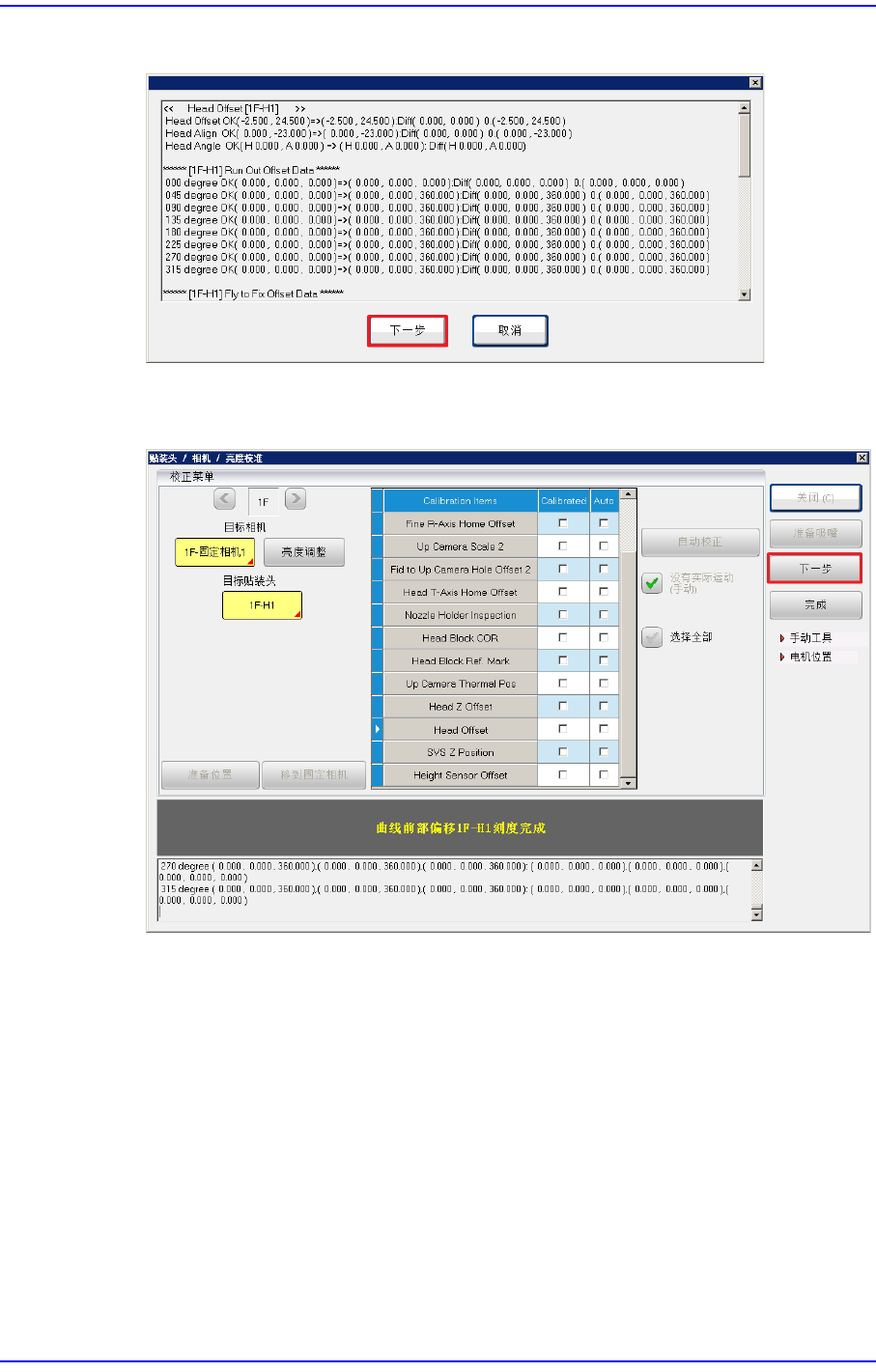

5. 校准完毕后，将出现提示窗口。按下 < 下一步> 按钮。
6. 1号Head的Calibration完成后，按下 < 下一步> 按钮，按2~5号步骤对其他Head
进行Calibration。
12-114
Cutting-edge Modular Mounter HM520 Administrator's Guide
7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。
测量结果可以在<系统设置 >的“ 头部 偏差”对话框查看。
