LUC3 系列远程 IO 用户手册 2. 产品规格参数
2
2. 产品规格参数
2.1 模块构成

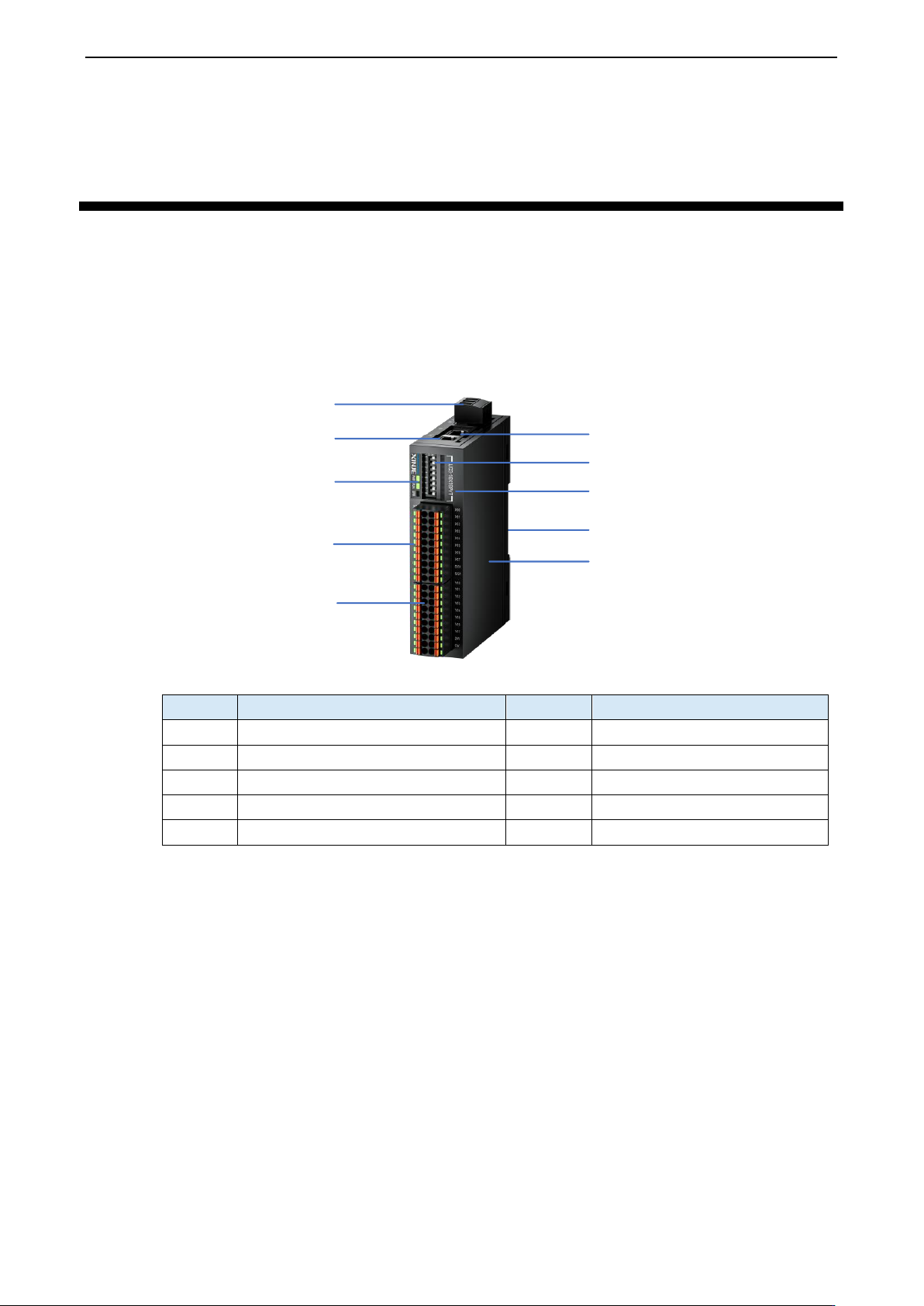

1）各部分说明
序号
名称
序号
名称
①
DC24V 供电端子
②
EtherCAT IN 口
③
EtherCAT OUT 口
④
系统 LED 指示灯
⑤
拨码（使用说明如下）
⑥
型号指示
⑦
通道 LED 指示灯
⑧
卡扣
⑨
接线图
⑩
欧式端子台
2）拨码开关
⚫ 用于设置 ECAT 静态站号，范围 1-255。站号为 0 时，主站自动分配站号；
⚫ 拨码修改站号后，断上电生效；
⚫ 8 位拨码采用 2 进制计算方式，1 是低位，8 是高位。
LUC3 系列远程 IO 用户手册 2. 产品规格参数
3
2.2 系统指示灯定义
系统指示灯定义如下：
缩写
释义
PWR（绿灯）
电源指示灯，电源系统正常时点亮
RUN（绿灯）
运行指示灯，系统正常运行时点亮
ERR（红灯）
系统故障指示灯，系统故障时点亮
1）RUN 运行指示灯
RUN 指示灯
状态
说明
熄灭
INT
初始化
闪烁（2Hz）
*2
PRE-OP
预运行
闪烁（1Hz）
*1
SAFE-OP
安全运行
常亮
OP
运行状态
闪烁（10Hz）
*3
Update
固件升级
2）ERR 错误指示灯
ERR 指示灯
说明
处理方法
熄灭
No Error
闪烁（1Hz）
模块有报错信息
查看模块具体错误信息
2.3 通讯参数
项目
规格
总线类型
EtherCAT
额定输入电压
DC24V
隔离耐压
500VAC
电压允许范围
DC20.4~28.8V
允许瞬间断电时间
DC24V 10ms
冲击电流
DC24V 10A
电源保护
防反接保护、过流保护、浪涌吸收
过程数据
根据模块功能而定
网络接口
RJ45 接口，2 个
物理层
100BASE-TX（百兆以太网）
同步周期
支持 1000us、2000us、4000us
传输距离
两节点间≤100m
传输介质
超五类及以上
拓扑结构
线型；星型（外接分支器）
固件升级
支持
站号设置
由拨码开关配置（1~255）或主站分配
LUC3 系列远程 IO 用户手册 2. 产品规格参数
4
2.4 环境与通用技术规格
项目
规格
运行温度
最高温度
55℃
最低温度
-20℃
运输/储存温度
最高温度
70℃
最低温度
-40℃
环境湿度（包
括运行/储存）
上限
95%
下限
10%
防护等级
IP20
抗震动
符合 IEC61131-2
在间歇震动下（频率为 5~9Hz，恒定振幅为 3.5mm peak
位移）和（频率为 9~150Hz 恒定加速度 1.0g peak 加速
度）
连续震动下（频率为 5~9Hz 半振幅 1.75mm 位移）和
（频率为 9~150Hz 恒定加速度 0.5g 恒定振幅）
扫描次数为 X、Y、Z 各方向 10 次
抗冲击
符合 IEC61131-2 标准
冲击强度 15g（peak）持续时间 11ms；施加在三个相互
垂直的每个轴上，每轴向分别冲击 3 次（共冲击 18 次）
使用环境
无腐蚀性气体
使用海拔
0~2000 米
过电压等级
Ⅱ：符合 IEC61131-2
污染程度
2：符合 IEC61131-2
抗干扰 EMC
符合 IEC 61131-2 IEC61000-6-4 B 类
相关认证
CE
2.5 安装&配线
2.5.1 安装方法
模块采用 DIN 导轨安装，DIN 导轨需符合 IEC 60715 标准（35mm 宽、1mm 厚），尺寸信息如下图
所示，单位为（mm）。
注意
模块安装到非上述推荐 DIN 导轨上时，DIN 导轨锁扣可
能无法正常锁定。
27
35±0.3
1
