LUC3 系列远程 IO 用户手册 3. 数字量模块单元
13
3.6.3 模块参数说明
3.6.3.1 模块配置参数（SDO）
模块配置/监控参数一览表：
模块型号
涉及参数
LUC3-16X
设置参数
X0～X3、X4～X7、X10～X13、X14～X17 滤波时间；
X0～X7、X10～X17 输入逻辑电平。
监控参数
模块错误码、通道错误码
LUC3-32X
设置参数
X0～X3、X4～X7、X10～X13、X14～X17、X20～X23、X24～
X27、X30～X33、X34～X37 滤波时间；
X0～X7、X10～X17、X20～X27、X30～X37 输入逻辑电平。
监控参数
模块错误码、通道错误码
模块配置参数
名称
说明
参数
默认值
读写
类型
X0_X3_FilterTime
X0～X3 滤波时间
0:0ms、1:0.25ms、2:0.5ms、
3:1ms、 4:2ms、 5:3ms 、
6:4ms、 7:5ms、 8:6ms 、
9:7ms、10:8ms、11:9ms、
12:10ms 、 13:11ms 、
14:12ms 、 15:13ms 、
16:14ms 、 17:15ms 、
18:20ms 、 19:30ms 、
20:64ms、21:128ms
3（1ms）
RW
X4_X7_FilterTime
X4～X7 滤波时间
RW
X10_X13_FilterTime
X10～X13 滤波时间
RW
X14_X17_FilterTime
X14～X17 滤波时间
RW
X20_X23_FilterTime
X20～X23 滤波时间
RW
X24_X27_FilterTime
X24～X27 滤波时间
RW
X30_X33_FilterTime
X30～X33 滤波时间
RW
X34_X37_FilterTime
X34～X37 滤波时间
RW
X0_X7_Input_LogicLevel
X0～X7 输入逻辑电平
每个 bit 位对应：
0 代表正逻辑（默认）
1 代表负逻辑
0
（输出替换值
OFF）
RW
X10_X17_Input_LogicLevel
X10～X17 输入逻辑电平
RW
X20_X27_Input_LogicLevel
X20～X27 输入逻辑电平
RW
X30_X37_Input_LogicLevel
X30～X37 输入逻辑电平
RW
模块错误信息
名称
说明
故障状态
读写类型
Module Error Code
模块错误码
Bit0： 预留
Bit1：模块配置参数错误
RO
Channel Error Code
通道错误码
预留
RO
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
14
3.6.3.2 过程数据映射（PDO）
⚫ LUC3-16X
通道编号
类型
说明
CH0-X0
BOOL
通道 0 输入状态
CH1-X1
BOOL
通道 1 输入状态
……
……
……
CH7-X7
BOOL
通道 7 输入状态
CH8-X10
BOOL
通道 8 输入状态
CH9-X11
BOOL
通道 9 输入状态
……
……
CH14-X16
BOOL
通道 14 输入状态
CH15-X17
BOOL
通道 15 输入状态
⚫ LUC3-32X
通道编号
类型
说明
CH0-X0
BOOL
通道 0 输入状态
CH1-X1
BOOL
通道 1 输入状态
……
……
……
CH7-X7
BOOL
通道 7 输入状态
CH8-X10
BOOL
通道 8 输入状态
CH9-X11
BOOL
通道 9 输入状态
……
……
CH14-X16
BOOL
通道 14 输入状态
CH15-X17
BOOL
通道 15 输入状态
CH16-X20
BOOL
通道 16 输入状态
CH17-X21
BOOL
通道 17 输入状态
……
……
……
CH23-X27
BOOL
通道 23 输入状态
CH24-X30
BOOL
通道 24 输入状态
CH25-X31
BOOL
通道 25 输入状态
……
……
CH30-X36
BOOL
通道 30 输入状态
CH31-X37
BOOL
通道 31 输入状态

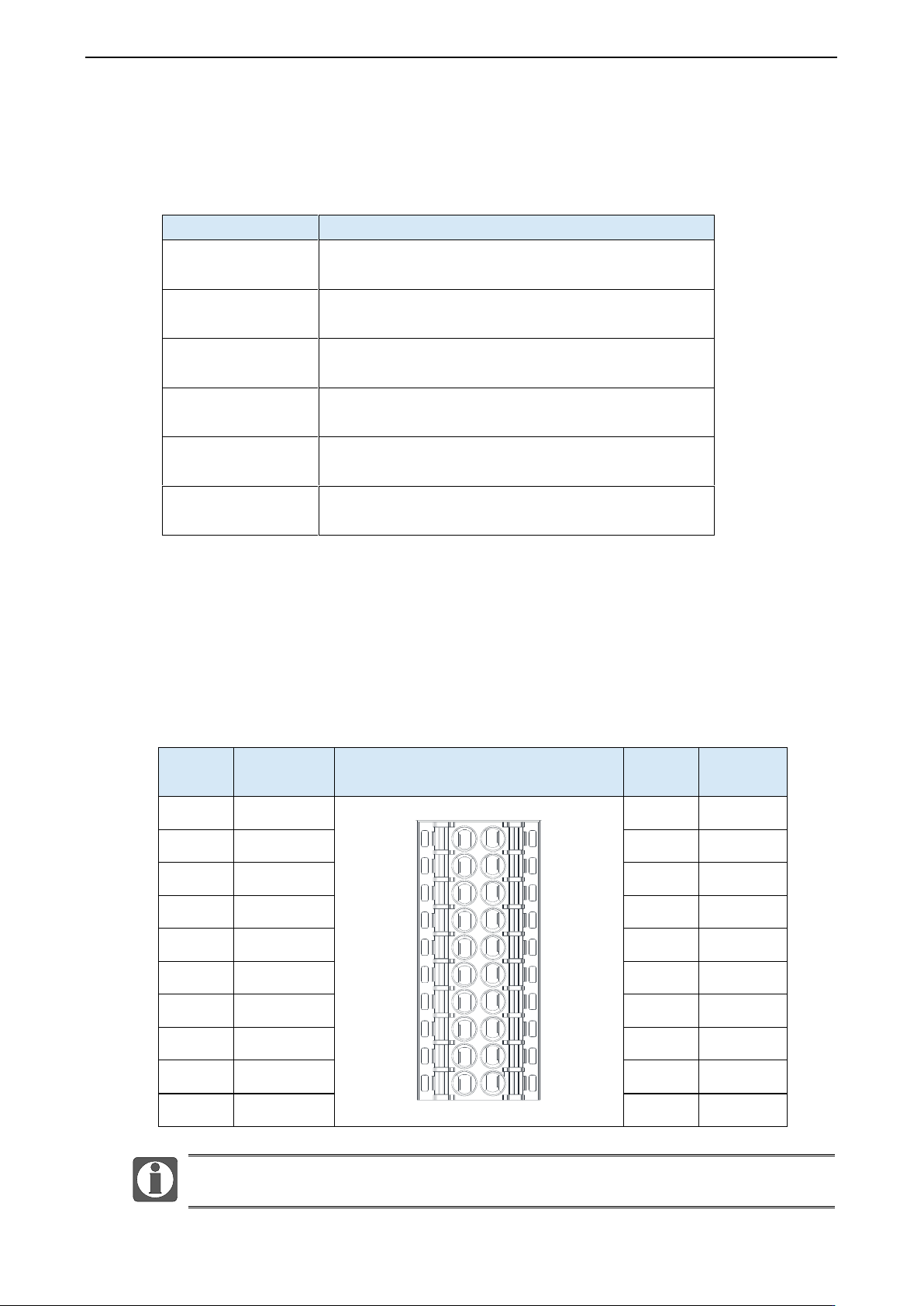

LUC3 系列远程 IO 用户手册 3. 数字量模块单元
15
3.7 LUC3-nXmYT/R
3.7.1 模块功能介绍
型号
功能说明
LUC3-8X8YT
8 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-8X8PYT
8 通道数字量双极性输入；
8 通道数字量 PNP 晶体管输出
LUC3-16X16YT
16 通道数字量双极性输入；
16 通道数字量 NPN 晶体管输出
LUC3-16X16PYT
16 通道数字量双极性输入；
16 通道数字量 PNP 晶体管输出
LUC3-24X8YT
24 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-16X12YR
16 通道数字量双极性输入；
12 通道数字量继电器输出
3.7.2 端子定义&接线
3.7.2.1 端子定义
⚫ LUC3-8X8(P)YT
含义
输入端子
（左）
端子排布
含义
输出端子
（右）
CH0
X0
CH8
Y0
CH1
X1
CH9
Y1
CH2
X2
CH10
Y2
CH3
X3
CH11
Y3
CH4
X4
CH12
Y4
CH5
X5
CH13
Y5
CH6
X6
CH14
Y6
CH7
X7
CH15
Y7
SS0
S/S0
24V
24V
SS0
S/S0
0V
0V
⚫ 两个 S/S0 端子内部短接，因此输入点只能统一设置为 NPN 或 PNP 一种输入类型。
