LUC3 系列远程 IO 用户手册 4. 使用案例
34
4.1.2 信捷 XSLH 机型带 LUC3-16X16YT
1）物理连接
信捷 XSLH-24A16 控制器的 EtherCAT 口与 LUC3-16X16YT 的 IN 口连接；输入端采用 NPN 的连
接方式，与输出端共用一个 24V 电源，将模块本体 Y2 输出端子接到 X2 输入端子。
2）配置文件导入

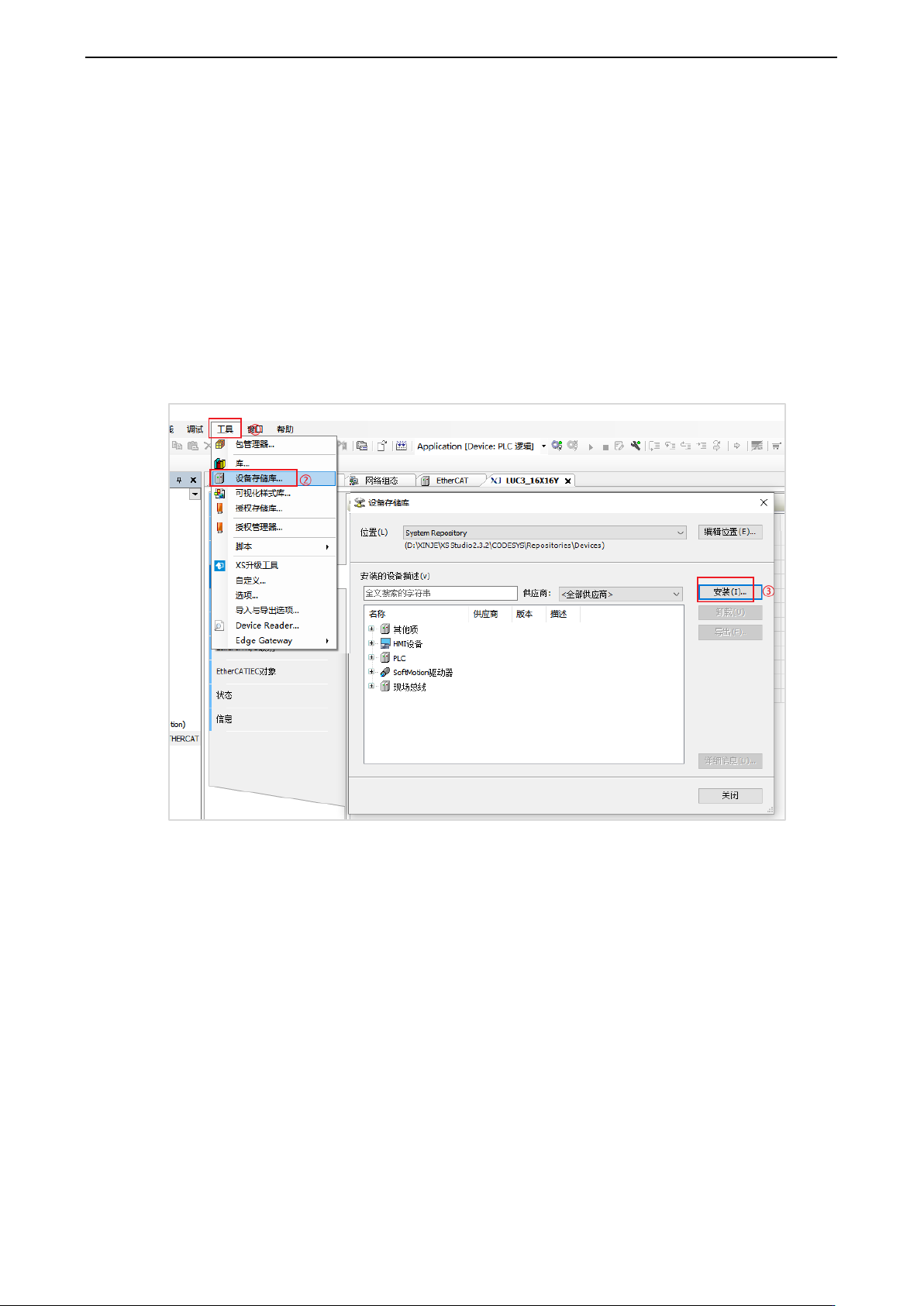

打开 XS Studio 软件，在菜单栏选择“工具”-“设备存储库”-“安装”，选择文件存储路径，文
件类型选择“所有支持的描述文件(*.xml;*.eds;*.DCF;*.gs?)”，选中相应文件，点击“打开”即可
安装添加。
LUC3 系列远程 IO 用户手册 4. 使用案例
35
3）软件配置中添加 LUC3-16X16YT
①添加 EtherCAT 节点

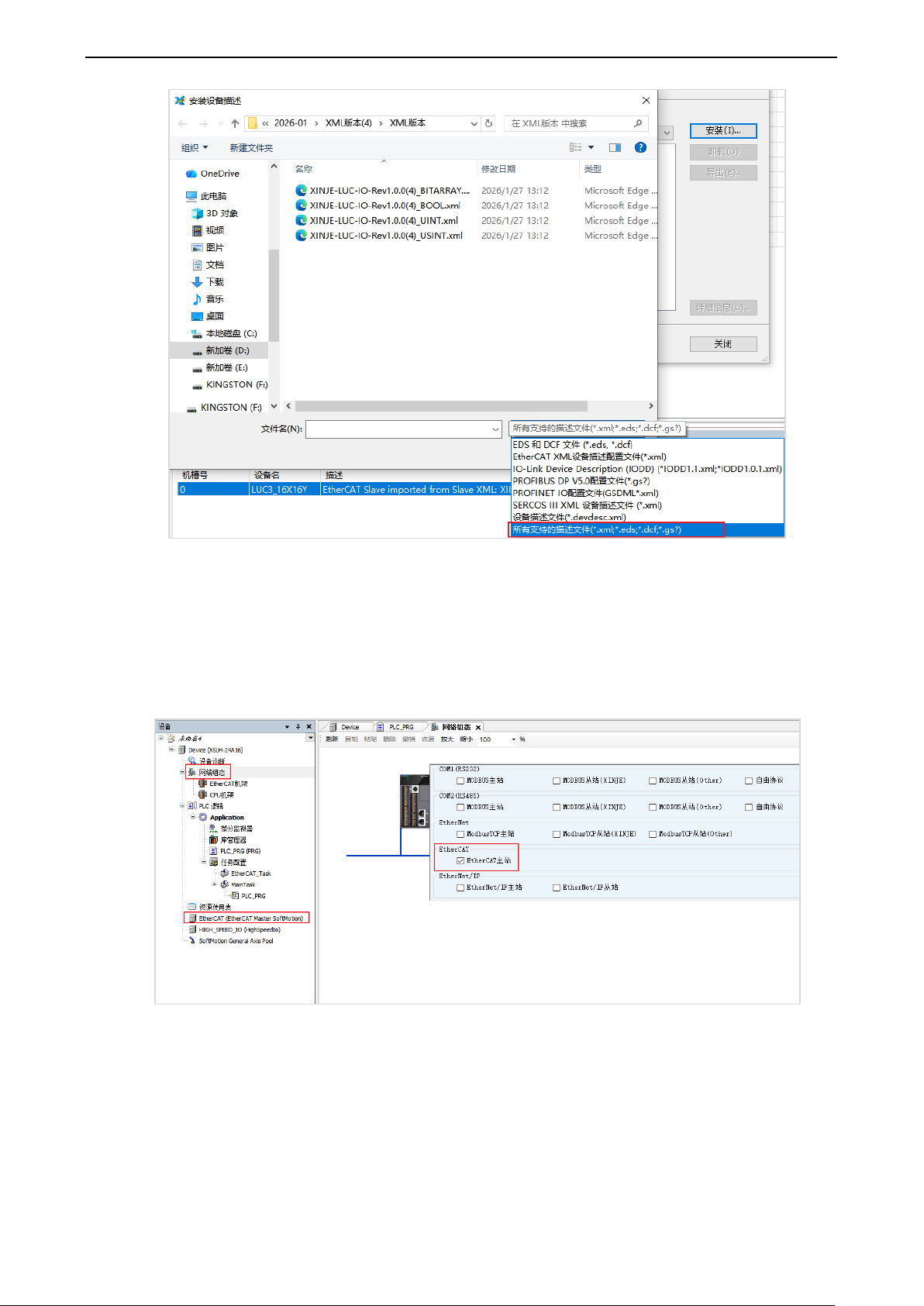

双击打开“网络组态”配置界面，勾选 EtherCAT 主站。左侧设备栏成功添加“EtherCAT Master
SoftMotion”。

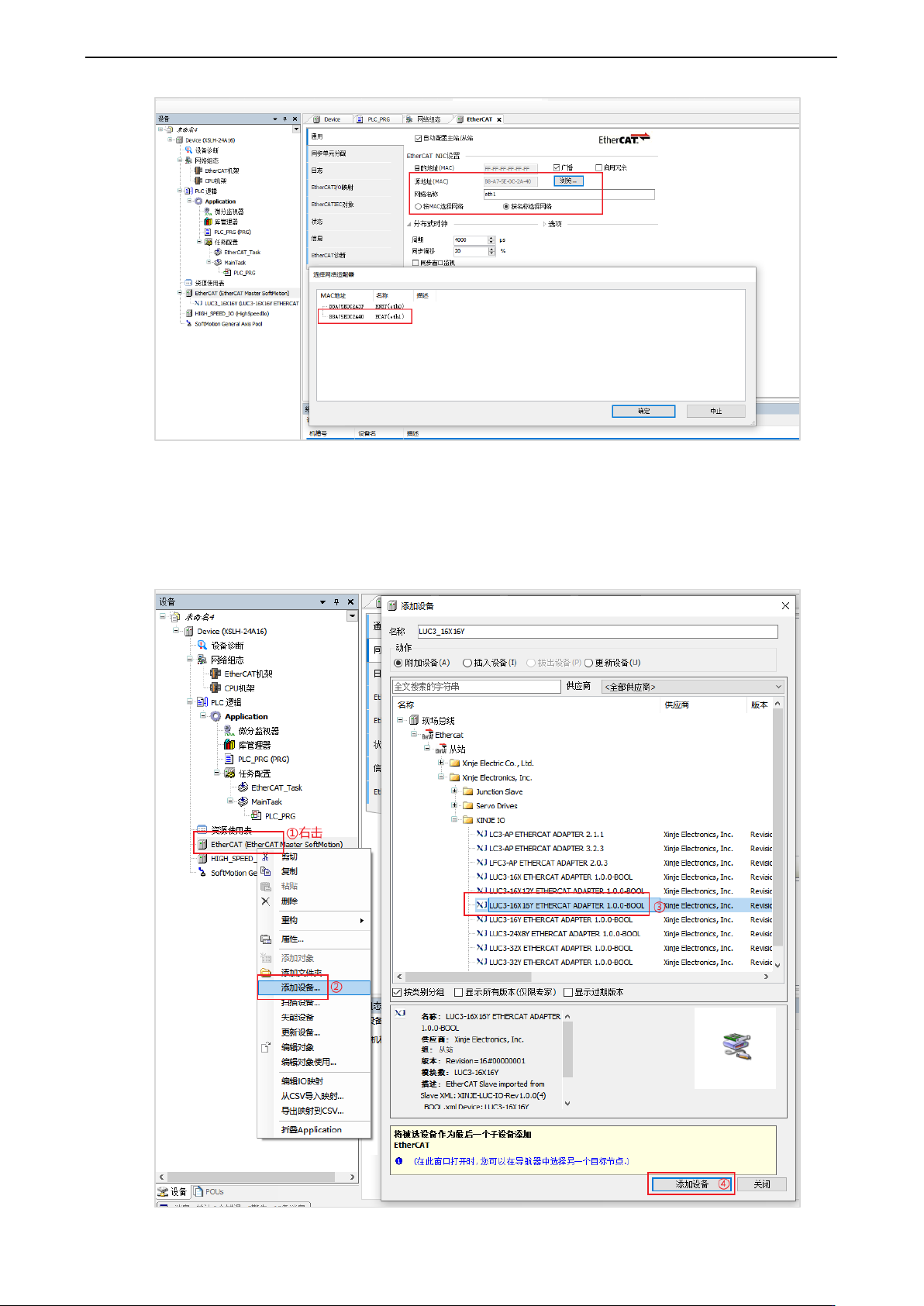

在“ EtherCAT”配置界面，确认使用的源地址或网络名称与实际使用设备匹配。本案例中使用“按
名称选择网络”，“网络名称”配置为 ECAT 口对应的“eth1”。
LUC3 系列远程 IO 用户手册 4. 使用案例
36
②添加 LUC3-16X16YT
方式 1：手动添加
右击“EtherCAT Master SoftMotion”-“添加设备”，在“添加设备”配置弹窗选择 LUC3-16X16YT
模块，点击“添加设备”。
