LUC3 系列远程 IO 用户手册 4. 使用案例
38
5）控制使用展示
硬件已将模块本身的 Y2 输出端子接到 X2 输入端子，因此置位 Y2 端子使其输出，可以看到 X2
端子接收到信号输入。
LUC3 系列远程 IO 用户手册 4. 使用案例
39
4.1.3 欧姆龙 NX502 机型带 LUC3-16X16YT
1）物理连接
欧姆龙 NX502-1500 控制器的 EtherCAT 口与 LUC3-16X16YT 的 IN 口连接；输入端采用 NPN 的
连接方式，与输出端共用一个 24V 电源，将模块本体 Y2 输出端子接到 X2 输入端子。
2）配置文件导入
打开 Sysmac Studio 软件，双击“EtherCAT”打开配置界面，右击配置界面“主设备”，选择“显
示 ESI 库”，打开 ESI 库，点击“安装文件”，选中相应文件，点击“打开”即可安装添加。
LUC3 系列远程 IO 用户手册 4. 使用案例
40

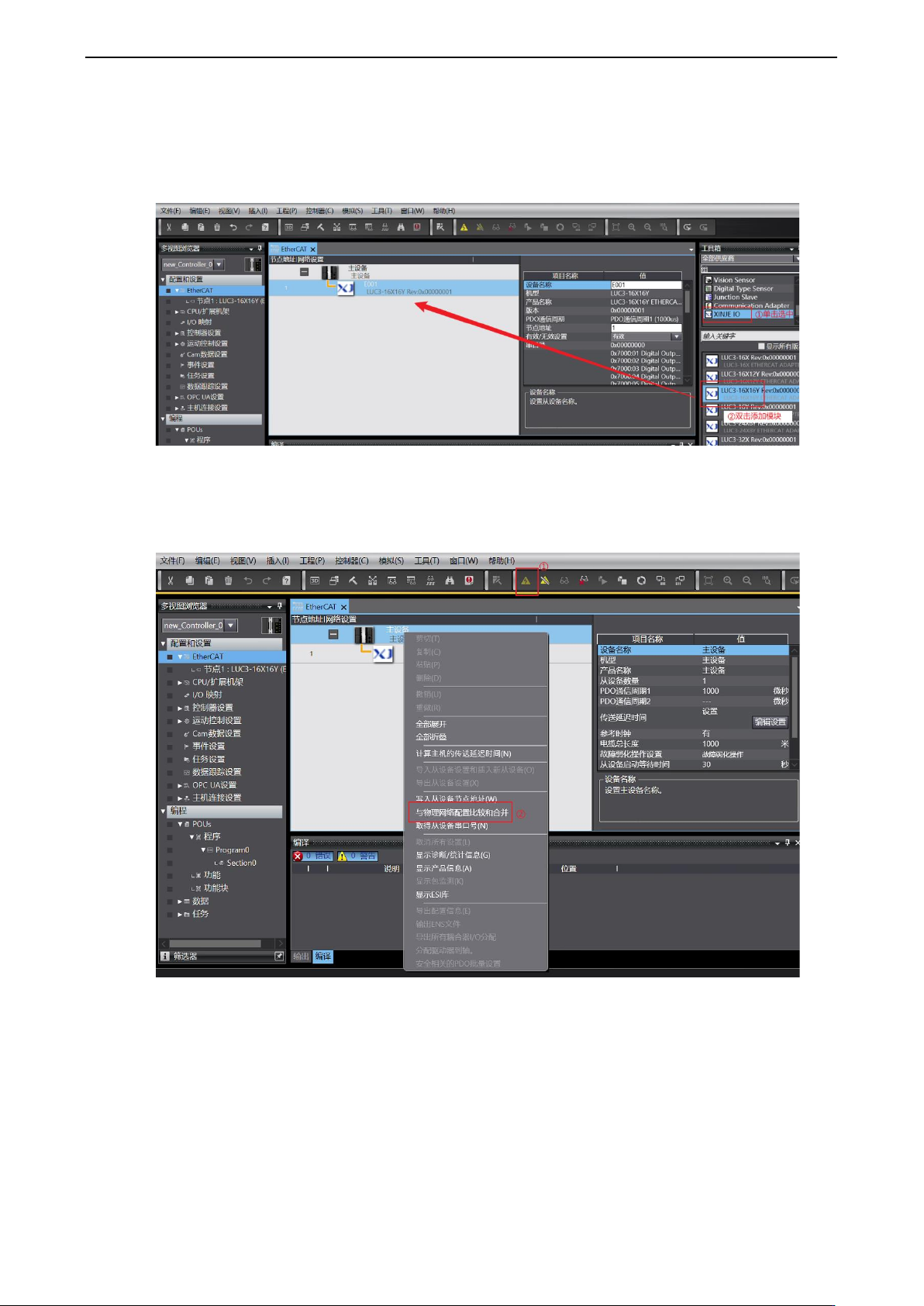

3）软件配置中添加 LUC3-16X16YT
方式 1：手动添加
右侧工具箱中单击选中 XINJE IO，在下方双击或右击添加 LUC3-16X16YT 模块
方式 2：自动扫描识别
将 PLC 转至在线状态，右击 EtherCAT 节点中的主设备，选择“与物理网络配置比较合并”，可
以查看到扫描识别到的从站设备，点击“应用物理网络配置”，将从站设备同步到软件中。
