LUC3 系列远程 IO 用户手册 3. 数字量模块单元 10 3.6 LUC3 - nX 3.6.1 模块功能介绍 型号 功能说明 LUC3-16X 16 通道数字量 NP N&PNP 双极性 输入 LUC3-32X 32 通道数字量 NP N&PNP 双极性 输入 3. 6.2 端子定义 & 接线 3. 6 .2 .1 端子定义 ⚫ LUC3-16X 含义 输入端子 （左） 端子排布 含义 输入端子 （右） …
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
9
项目
规格
继
电
器
输
出
规
格
输出通道
12
输出类型
继电器输出
输入电源额定电压
DC24V（DC20.4V～28.8V）
输出电压等级
AC 250V /DC 30V
最大负载电流
3A/1 点，2 个点共一个 COM
最小直流负载
DC 5V，2mA
输出 ON→OFF 响应时间（硬件）
15ms 以下
输出 OFF→ON 响应时间（硬件）
15ms 以下
模
块
规
格
模块功耗
4W
模块重量
LUC3-8X8(P)YT
LUC3-16X
LUC3-16YT
140g
LUC3-16X16(P)YT
LUC3-24X8YT
LUC3-16X12YR
LUC3-32X
LUC3-32YT
200g
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
10
3.6 LUC3-nX
3.6.1 模块功能介绍
型号
功能说明
LUC3-16X
16 通道数字量 NPN&PNP 双极性输入
LUC3-32X
32 通道数字量 NPN&PNP 双极性输入
3.6.2 端子定义&接线
3.6.2.1 端子定义
⚫ LUC3-16X
含义
输入端子
（左）
端子排布
含义
输入端子
（右）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
11

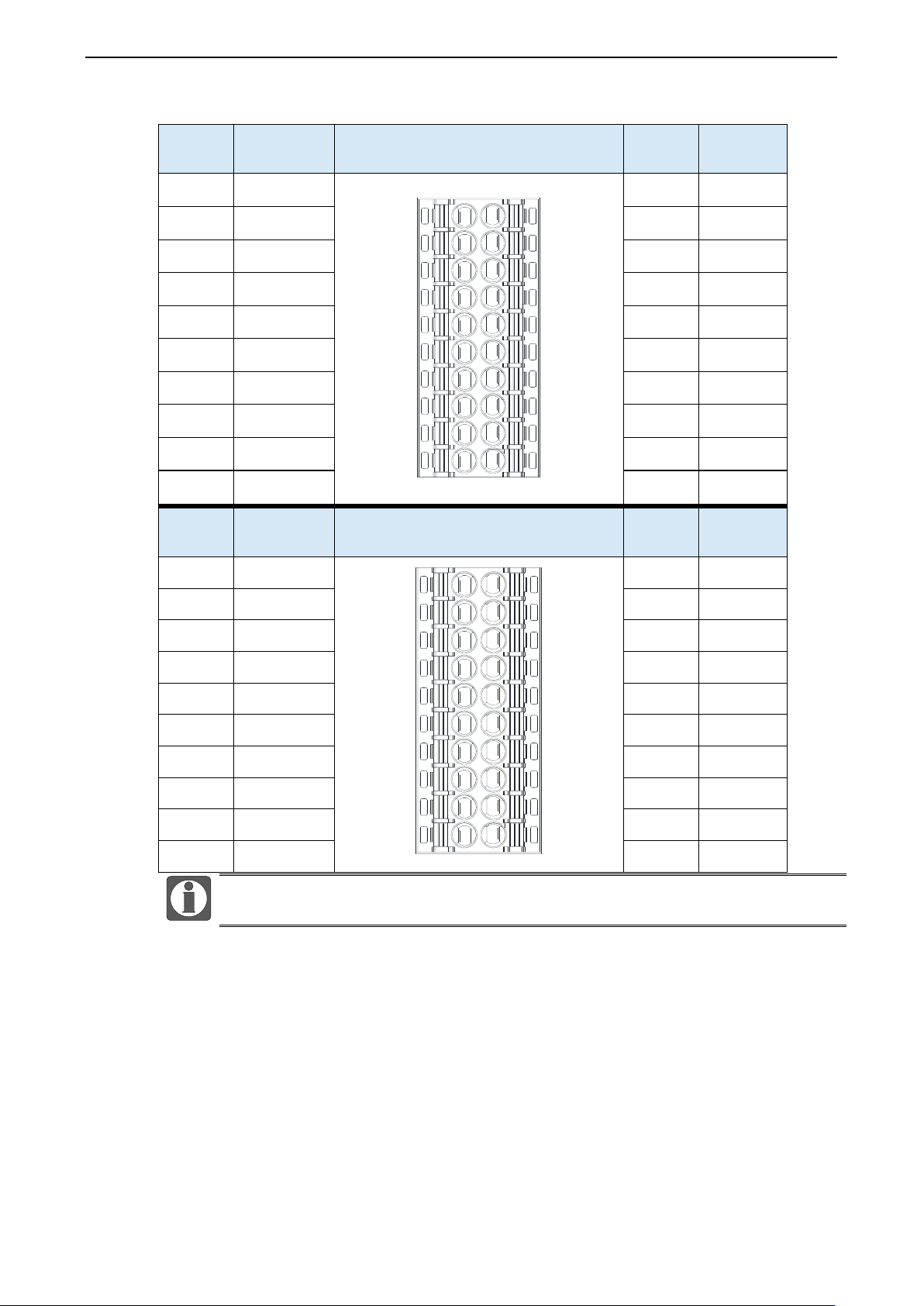

⚫ LUC3-32X
含义
输入端子
（左上）
端子排布
含义
输入端子
（右上）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
含义
输入端子
（左下）
端子排布
含义
输入端子
（右下）
CH16
X20
CH24
X30
CH17
X21
CH25
X31
CH18
X22
CH26
X32
CH19
X23
CH27
X33
CH20
X24
CH28
X34
CH21
X25
CH29
X35
CH22
X26
CH30
X36
CH23
X27
CH31
X37
SS2
S/S2
SS3
S/S3
SS2
S/S2
SS3
S/S3
⚫ 每列的 S/S0、S/S1、S/S2、S/S3 两个端子各自内部短接，因此每一列输入点只能
统一设置为 NPN 或 PNP 一种输入类型。
