LUC3 系列远程 IO 用户手册 3. 数字量模块单元 11 ⚫ LUC3-32X 含义 输入端子 （左上） 端子排布 含义 输入端子 （右上） CH0 X0 CH8 X1 0 CH1 X1 C H9 X1 1 CH2 X2 CH10 X12 CH3 X3 CH1 1 X13 CH4 X4 CH12 X14 CH5 X5 CH13 X15 CH6 X6 CH14 X16 CH7 X7 CH15 X17 SS 0 S/S0 SS1 S/…
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
10
3.6 LUC3-nX
3.6.1 模块功能介绍
型号
功能说明
LUC3-16X
16 通道数字量 NPN&PNP 双极性输入
LUC3-32X
32 通道数字量 NPN&PNP 双极性输入
3.6.2 端子定义&接线
3.6.2.1 端子定义
⚫ LUC3-16X
含义
输入端子
（左）
端子排布
含义
输入端子
（右）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
11
⚫ LUC3-32X
含义
输入端子
（左上）
端子排布
含义
输入端子
（右上）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
含义
输入端子
（左下）
端子排布
含义
输入端子
（右下）
CH16
X20
CH24
X30
CH17
X21
CH25
X31
CH18
X22
CH26
X32
CH19
X23
CH27
X33
CH20
X24
CH28
X34
CH21
X25
CH29
X35
CH22
X26
CH30
X36
CH23
X27
CH31
X37
SS2
S/S2
SS3
S/S3
SS2
S/S2
SS3
S/S3
⚫ 每列的 S/S0、S/S1、S/S2、S/S3 两个端子各自内部短接，因此每一列输入点只能
统一设置为 NPN 或 PNP 一种输入类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
12

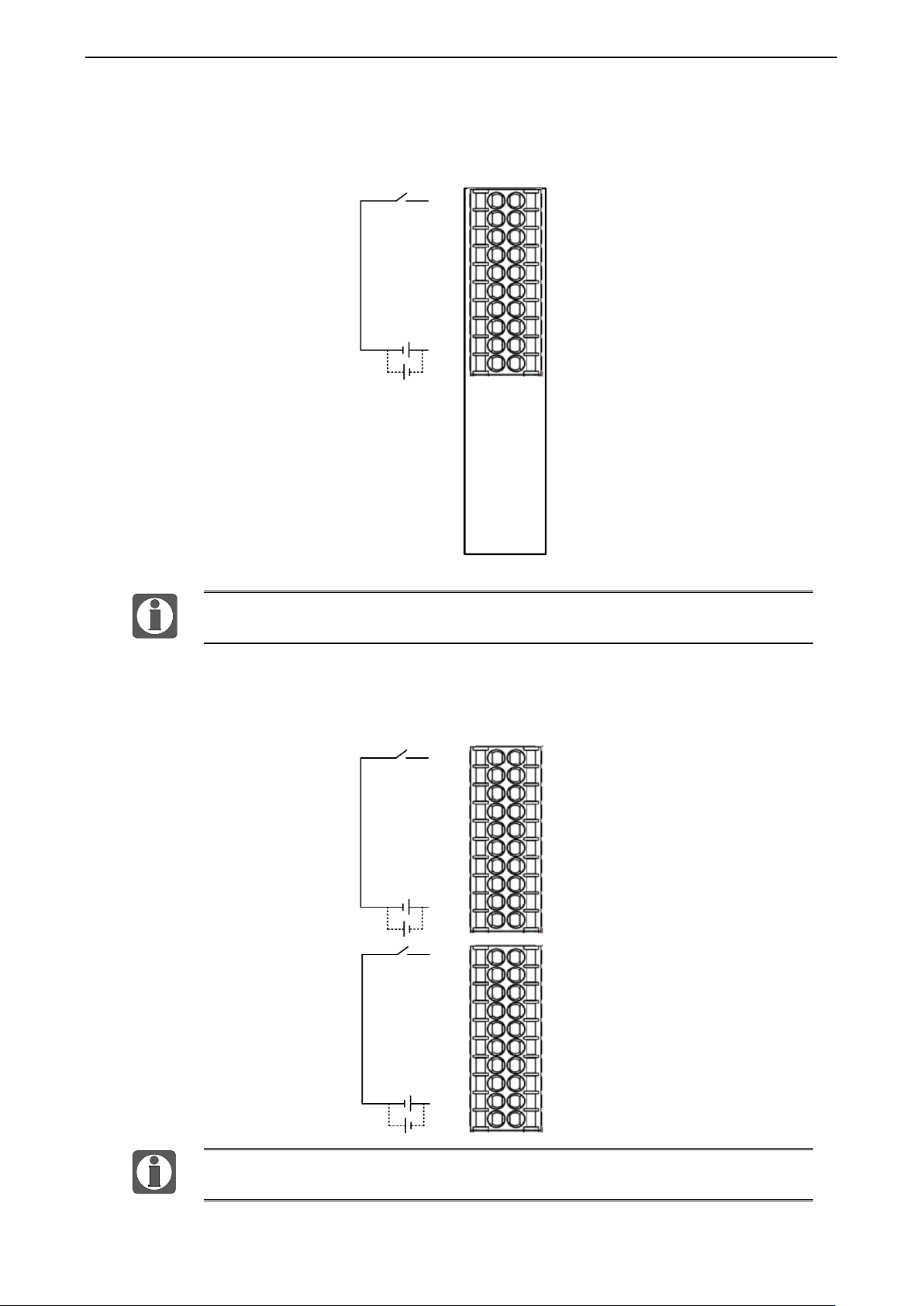

3.6.2.2 外部接线
⚫ LUC3-16X
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
S/S1
X10
X11
X12
X13
X14
X15
X16
X17
S/S1
NPN
PNP
﹢
﹢
﹣
﹣
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
⚫ LUC3-32X
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
S/S1
X10
X11
X12
X13
X14
X15
X16
X17
S/S1
NPN
PNP
﹢
﹢
﹣
﹣
S/S3
X30
X31
X32
X33
X34
X35
X36
X37
S/S3
S/S2
X20
X21
X22
X23
X24
X25
X26
X27
S/S2
NPN
PNP
﹢
﹢
﹣
﹣
⚫ 每列的 S/S0、S/S1、S/S2、S/S3 两个端子各自内部短接，因此每一列输入点只
能统一设置为 NPN 或 PNP 一种输入类型。
