LUC3 系列远程 IO 用户手册 3. 数字量模块单元 19 3. 7 .2 .2 外部接线 ⚫ LUC3-8X8YT S/S0 X0 X1 X2 X3 X4 X5 X6 X7 S/S0 24 V Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 0V NPN PNP ﹢ ﹢ ﹣ ﹣ ⚫ 两个 S/S0 端子内部短 接， 因此输入点 只能统一设置 为 NPN 或 PNP 一种输入 类型。 ⚫ LUC3-8X8PYT S/S0 X0 X1…
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
18
⚫ LUC3-16X12YR
含义
输入端子
（左上）
输入端子排布
含义
输入端子
（右上）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
含义
输出端子
（左下）
输出端子排布
含义
输出端子
（右下）
CH16
Y0
CH22
Y10
CH17
Y1
CH23
Y11
COM
COM0
COM3
COM3
CH18
Y2
CH24
Y12
CH19
Y3
CH25
Y13
COM1
COM1
COM4
COM4
CH20
Y4
CH26
Y14
CH21
Y5
CH27
Y15
COM2
COM2
COM5
COM5
24V
24V
0V
0V
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
19

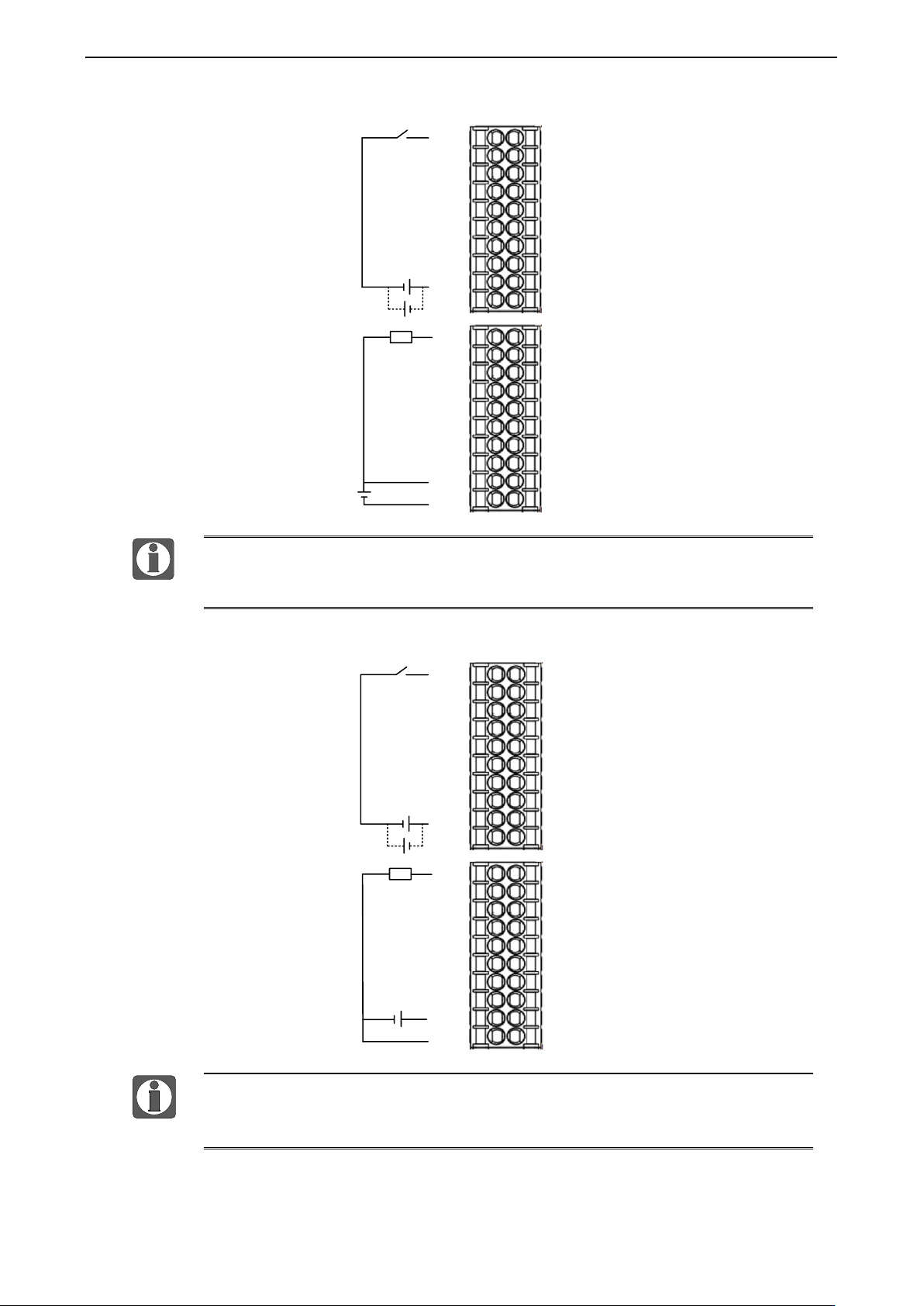

3.7.2.2 外部接线
⚫ LUC3-8X8YT
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
NPN
PNP
﹢
﹢
﹣
﹣
⚫ 两个 S/S0 端子内部短接，因此输入点只能统一设置为 NPN 或 PNP 一种输入
类型。
⚫ LUC3-8X8PYT
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
NPN
PNP
﹢
﹢
﹣
﹣
⚫ 两个 S/S0 端子内部短接，因此输入点只能统一设置为 NPN 或 PNP 一种输入
类型。
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
20
⚫ LUC3-16X16YT
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
S/S1
X10
X11
X12
X13
X14
X15
X16
X17
S/S1
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
24V
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
0V
NPN
PNP
﹢
﹢
﹣
﹣
﹢
﹣
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置
为 NPN 或 PNP 一种输入类型。
⚫ 两个 24V 内部短接，两个 0V 内部短接。
⚫ LUC3-16X16PYT
S/S0
X0
X1
X2
X3
X4
X5
X6
X7
S/S0
S/S1
X10
X11
X12
X13
X14
X15
X16
X17
S/S1
24V
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
0V
24V
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
0V
NPN
PNP
﹢
﹢
﹣
﹣
﹢
﹣
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置
为 NPN 或 PNP 一种输入类型。
⚫ 两个 24V 内部短接，两个 0V 内部短接。
