LUC3 系列远程 IO 用户手册 4. 使用案例 36 ②添加 LUC3-16 X16YT 方式 1 ：手动添加 右击 “ EtherCA T Master SoftMotion ” - “添加设备” ， 在 “添加设 备” 配置弹窗 选择 LUC3-16X1 6YT 模块，点击“添 加设备”。
LUC3 系列远程 IO 用户手册 4. 使用案例
35
3）软件配置中添加 LUC3-16X16YT
①添加 EtherCAT 节点
双击打开“网络组态”配置界面，勾选 EtherCAT 主站。左侧设备栏成功添加“EtherCAT Master
SoftMotion”。
在“ EtherCAT”配置界面，确认使用的源地址或网络名称与实际使用设备匹配。本案例中使用“按
名称选择网络”，“网络名称”配置为 ECAT 口对应的“eth1”。
LUC3 系列远程 IO 用户手册 4. 使用案例
36

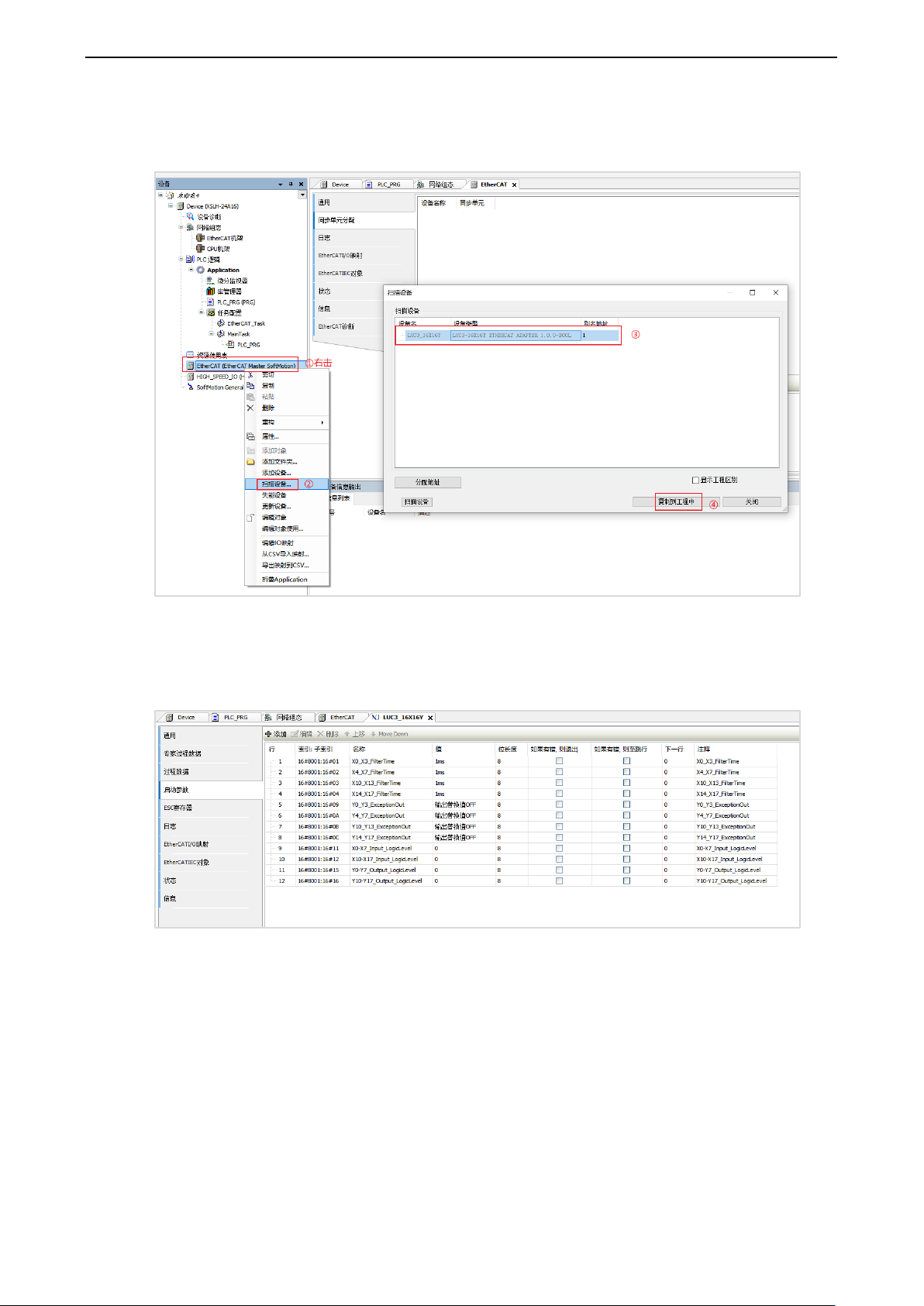

②添加 LUC3-16X16YT
方式 1：手动添加
右击“EtherCAT Master SoftMotion”-“添加设备”，在“添加设备”配置弹窗选择 LUC3-16X16YT
模块，点击“添加设备”。
LUC3 系列远程 IO 用户手册 4. 使用案例
37
方式 2：自动扫描识别
在配置添加“EtherCAT Master SoftMotion”后，登录设备后退出，右击“EtherCAT Master SoftMotion”
-“扫描设备”，选择扫描到的从站设备，点击“复制到工程中”，关闭弹窗。
4）模块参数设置
在启动参数界面设置模块输入、输出点控制逻辑等参数。
