LUC3 系列远程 IO 用户手册 3. 数字量模块单元
30
模块错误信息
名称
说明
读写类型
Module Error Code
Bit0：输出的负载 24V 供电异常
Bit1：模块配置参数错误
RO
Channel Error Code
预留
RO
3.8.3.2 过程数据映射（PDO）
⚫ LUC3-16YT
通道编号
类型
说明
CH0-Y0
BOOL
通道 0 输出状态
CH1-Y1
BOOL
通道 1 输出状态
……
……
……
CH7-Y7
BOOL
通道 7 输出状态
CH8-Y10
BOOL
通道 8 输出状态
CH9-Y11
BOOL
通道 9 输出状态
……
……
CH14-Y16
BOOL
通道 14 输出状态
CH15-Y17
BOOL
通道 15 输出状态
⚫ LUC3-32YT
通道编号
类型
说明
CH0-Y0
BOOL
通道 0 输出状态
CH1-Y1
BOOL
通道 1 输出状态
……
……
……
CH7-Y7
BOOL
通道 7 输出状态
CH8-Y10
BOOL
通道 8 输出状态
CH9-Y11
BOOL
通道 9 输出状态
……
……
CH14-Y16
BOOL
通道 14 输出状态
CH15-Y17
BOOL
通道 15 输出状态
CH16-Y20
BOOL
通道 16 输出状态
CH17-Y21
BOOL
通道 17 输出状态
……
……
……
CH23-Y27
BOOL
通道 23 输出状态
CH24-Y30
BOOL
通道 24 输出状态
CH25-Y31
BOOL
通道 25 输出状态
……
……
CH30-Y36
BOOL
通道 30 输出状态
CH31-Y37
BOOL
通道 31 输出状态
LUC3 系列远程 IO 用户手册 4. 使用案例
31
4. 使用案例
4.1 数字量模块使用案例
4.1.1 信捷 XDH 机型带 LUC3-16X16YT
1）物理连接
信捷 XDH-30A16-E 控制器的 EtherCAT 口与 LUC3-16X16YT 的 IN 口连接；输入端采用 NPN 的
连接方式，与输出端共用一个 24V 电源，将模块本体 Y2 输出端子接到 X2 输入端子。

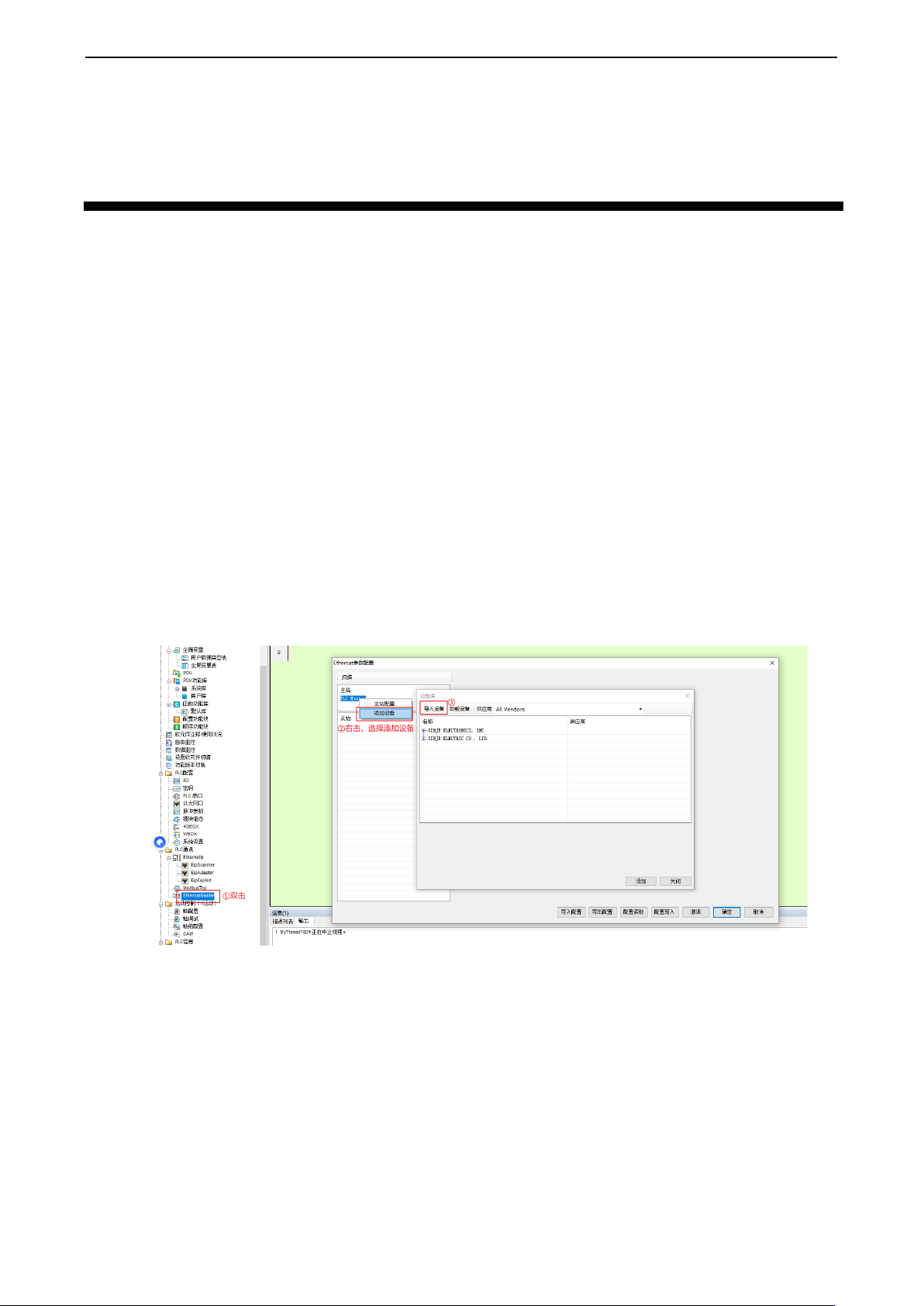

2）配置文件导入
打开 XDPPro 软件，双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，右击左上角
主站配置下的“PLC Master”选择“添加设备”打开“设备库”弹窗，点击“导入设备”选择文
件存储路径，选中相应文件，点击“打开”即可安装添加。
LUC3 系列远程 IO 用户手册 4. 使用案例
32

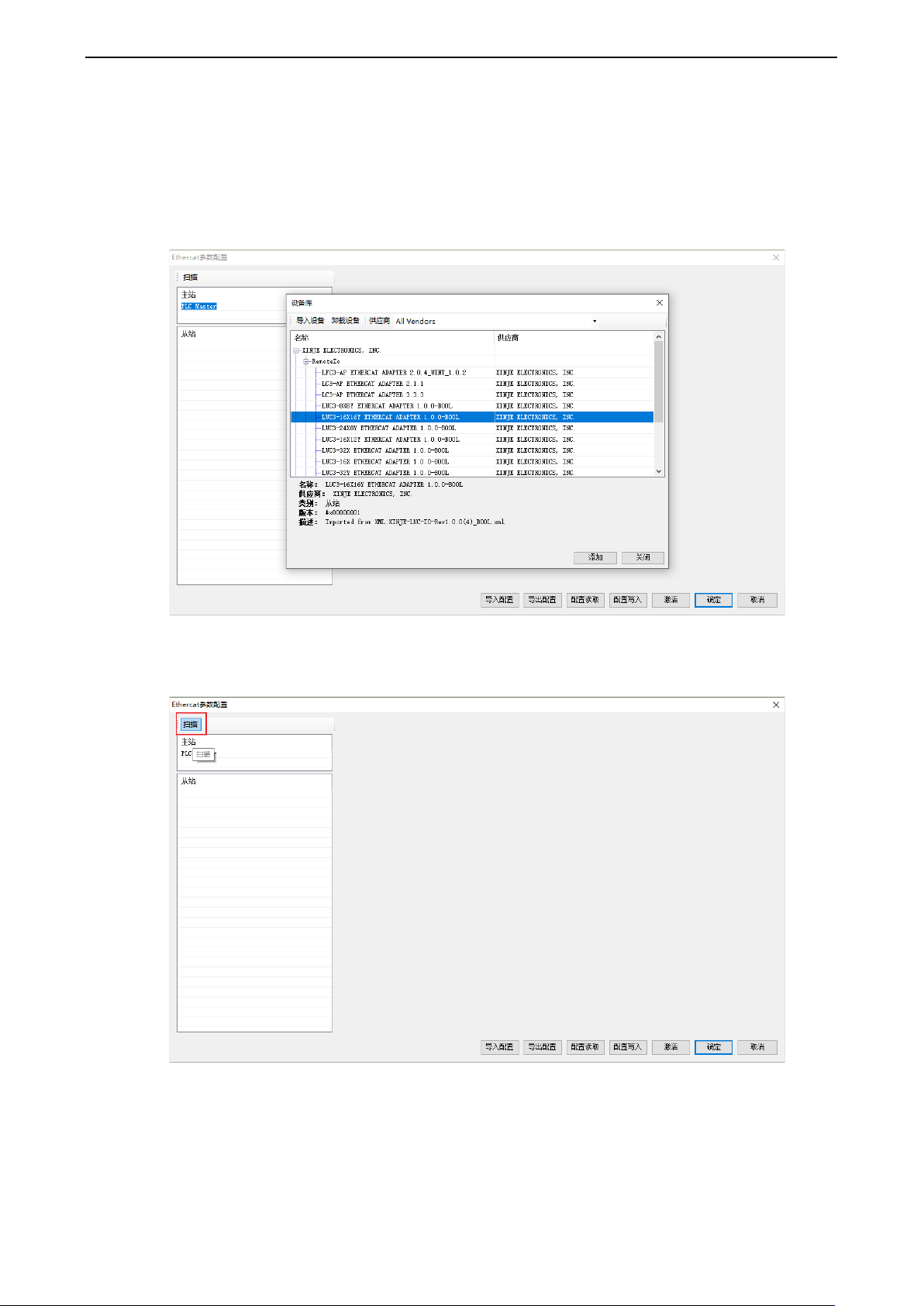

3）软件配置中添加 LUC3-16X16YT
方式 1：手动添加
双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，右击左上角主站配置下的“PLC
Master”选择“添加设备”打开“设备库”弹窗，在此弹窗内选择 LUC3-16X16Y 模块，点击添
加，将模块添加到左侧从站配置中。
方式 2：自动扫描识别
双击左侧工程栏“EthercatMaster”打开 Ethercat 参数配置界面，点击扫描，自动识别连接从站设备。
4）模块参数设置
在启动参数界面设置模块输入、输出点控制逻辑等参数。设置完成后点击“配置写入”-“激活”，
保证从站状态机变为 OP 即可正常使用。
