LUC3 系列远程 IO 用户手册 3. 数字量模块单元 6 3 . 数字量模块单元 3 .1 命名规则 L UC3 X Y 1 2 3 4 5 6 7 8 ① 系列名称 LUC3 ： LUC3 系一体式 远程 IO 扩展模块 ② 输入通道 8 ： 8 通道 16 ： 24 ： 32 ： 16 通道 24 通道 32 通道 ③ 输入点类型 空： 数字量输入 PNP& N PN 兼 容型 N ： 数字量输入 N…
LUC3 系列远程 IO 用户手册 2. 产品规格参数
5
2.5.2 设备配线
2.5.2.1 网线要求
为提高设备通信的可靠性，以太网线要求采用 5 类屏蔽双绞线，带铁壳注塑线。
◆ 连接：握住带线的水晶头，插入以太网口（RJ45 接口）直至发出“喀擦”声。
◆ 拆卸：按住水晶头尾部机构将连接器与本产品呈水平方向拔出。
2.5.2.2 信号引脚分配
连接器视图
引脚
信号
8
1
1
TD+
2
TD-
3
RD+
4
-
5
-
6
RD-
7
-
8
-
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
6
3. 数字量模块单元
3.1 命名规则
LUC3
X
Y
1 2 3 4 5 6 7 8
①
系列名称
LUC3：
LUC3 系一体式远程 IO 扩展模块
②
输入通道
8：
8 通道
16：
24：
32：
16 通道
24 通道
32 通道
③
输入点类型
空：
数字量输入 PNP&NPN 兼容型
N：
数字量输入 NPN 型
P：
数字量输入 PNP 型
④
类型
X：
数字量输入
⑤
输出通道
8：
12：
8 通道
12 通道
16：
32：
16 通道
32 通道
⑥
输出类型
空：
数字量输出 NPN 型
P：
数字量输出 PNP 型
⑦
类型
Y：
数字量输出
⑧
输出点类型
T：
数字量输出晶体管类型
R：
数字量输出继电器类型
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
7
3.2 型号一览
型号
功能说明
LUC3-8X8YT
8 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-8X8PYT
8 通道数字量双极性输入；
8 通道数字量 PNP 晶体管输出
LUC3-16X
16 通道数字量双极性输入
LUC3-16YT
16 通道数字量 NPN 晶体管输出
LUC3-16X16YT
16 通道数字量双极性输入；
16 通道数字量 NPN 晶体管输出
LUC3-16X16PYT
16 通道数字量双极性输入；
16 通道数字量 PNP 晶体管输出
LUC3-24X8YT
24 通道数字量双极性输入；
8 通道数字量 NPN 晶体管输出
LUC3-16X12YR
16 通道数字量双极性输入；
12 通道数字量继电器输出
LUC3-32X
32 通道数字量双极性输入
LUC3-32YT
32 通道数字量 NPN 晶体管输出

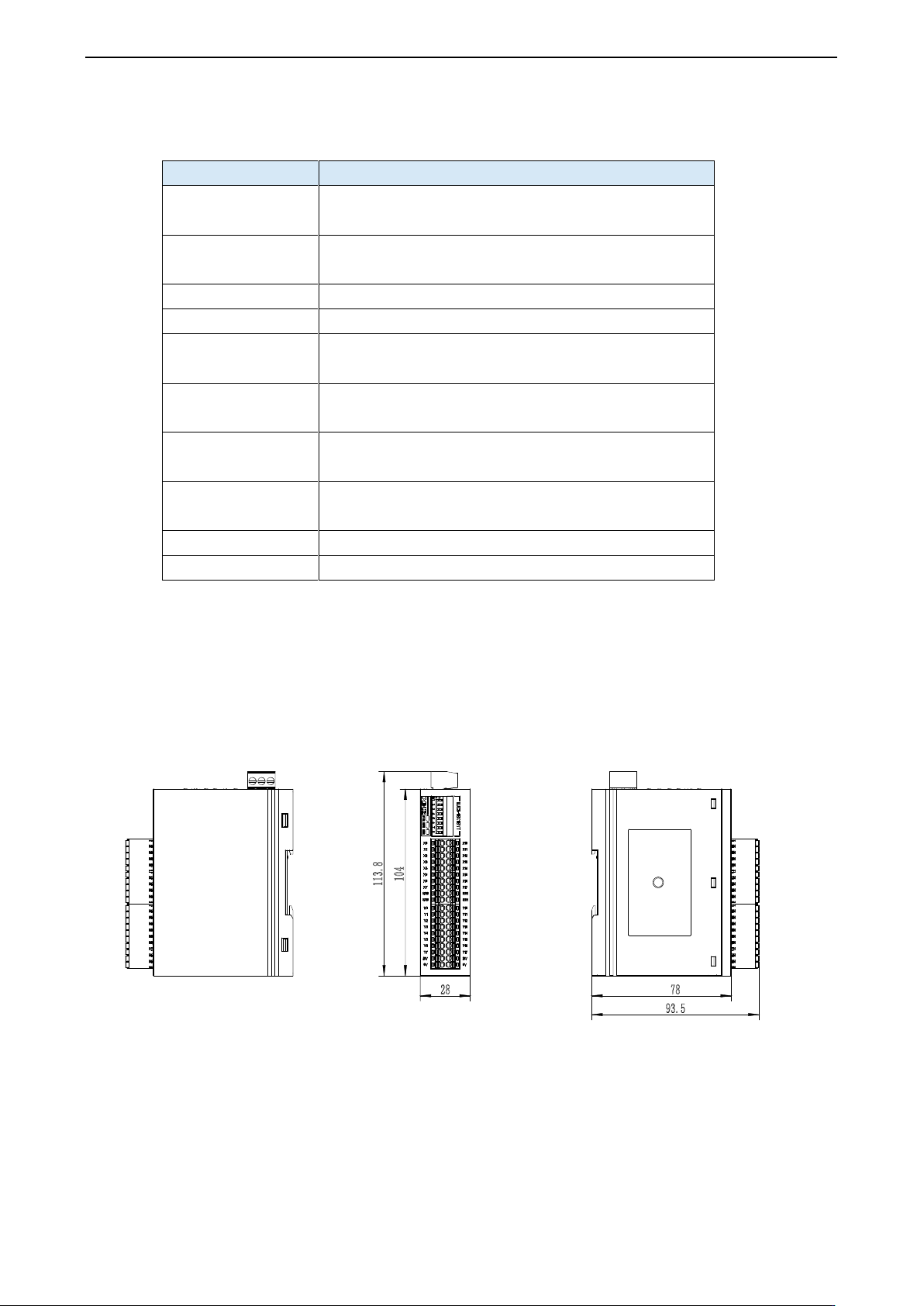

3.3 外观尺寸
（单位：mm）
