LUC3 系列远程 IO 用户手册 3. 数字量模块单元
8
3.4 模块指示灯说明
1）系统指示灯
系统指示灯说明详见 2.2 系统指示灯定义
2）通道指示灯
通道指示灯
通道类型
指示灯状态
说明
输入通道
常亮（绿色）
对应输入通道有输入 ON 信号
灭
对应输入通道无输入 ON 信号
输出通道
常亮（绿色）
对应输出通道有输出 ON 信号
灭
对应输出通道无输出 ON 信号
3.5 输入输出规格
项目
规格
输
入
规
格
输入通道
8/16/24/32
输入类型
NPN&PNP 兼容
额定输入电压
DC24V
额定输入电流
4mA
输入阻抗
5.5KΩ
输入 ON 电压
15V
输入 ON 电流
2.5mA
输入 OFF 电压
5V
输入 OFF 电流
1mA
输入降额
在 55℃工作时降额 50%（同时 ON 的输入点不超过
4/8/12/16 个），或输入点全 ON 时降额 10℃
输入电阻 ON→OFF 响应时间
（硬件）
0.1ms
输入电阻 OFF→ON 响应时间
（硬件）
0.1ms
晶
体
管
输
出
规
格
输出通道
8/16/32
输出类型
晶体管（YT 机型为 NPN、PYT 机型为 PNP）
额定负载电压
DC24V（DC20.4V～28.8V）
最大负载电流
0.5A/1 点（每 4 个点最大 1A）
浪涌电流保护
支持
OFF 时泄漏电流
0.1mA 以下
输出降额
在 55℃工作时降额 50%（同时 ON 的输出电流不超过
2A/4A/8A），或输出点全 ON 时降额 10℃
输出 ON→OFF 响应时间（硬件）
0.1ms
输出 OFF→ON 响应时间（硬件）
0.1ms
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
9
项目
规格
继
电
器
输
出
规
格
输出通道
12
输出类型
继电器输出
输入电源额定电压
DC24V（DC20.4V～28.8V）
输出电压等级
AC 250V /DC 30V
最大负载电流
3A/1 点，2 个点共一个 COM
最小直流负载
DC 5V，2mA
输出 ON→OFF 响应时间（硬件）
15ms 以下
输出 OFF→ON 响应时间（硬件）
15ms 以下
模
块
规
格
模块功耗
4W
模块重量
LUC3-8X8(P)YT
LUC3-16X
LUC3-16YT
140g
LUC3-16X16(P)YT
LUC3-24X8YT
LUC3-16X12YR
LUC3-32X
LUC3-32YT
200g
LUC3 系列远程 IO 用户手册 3. 数字量模块单元
10

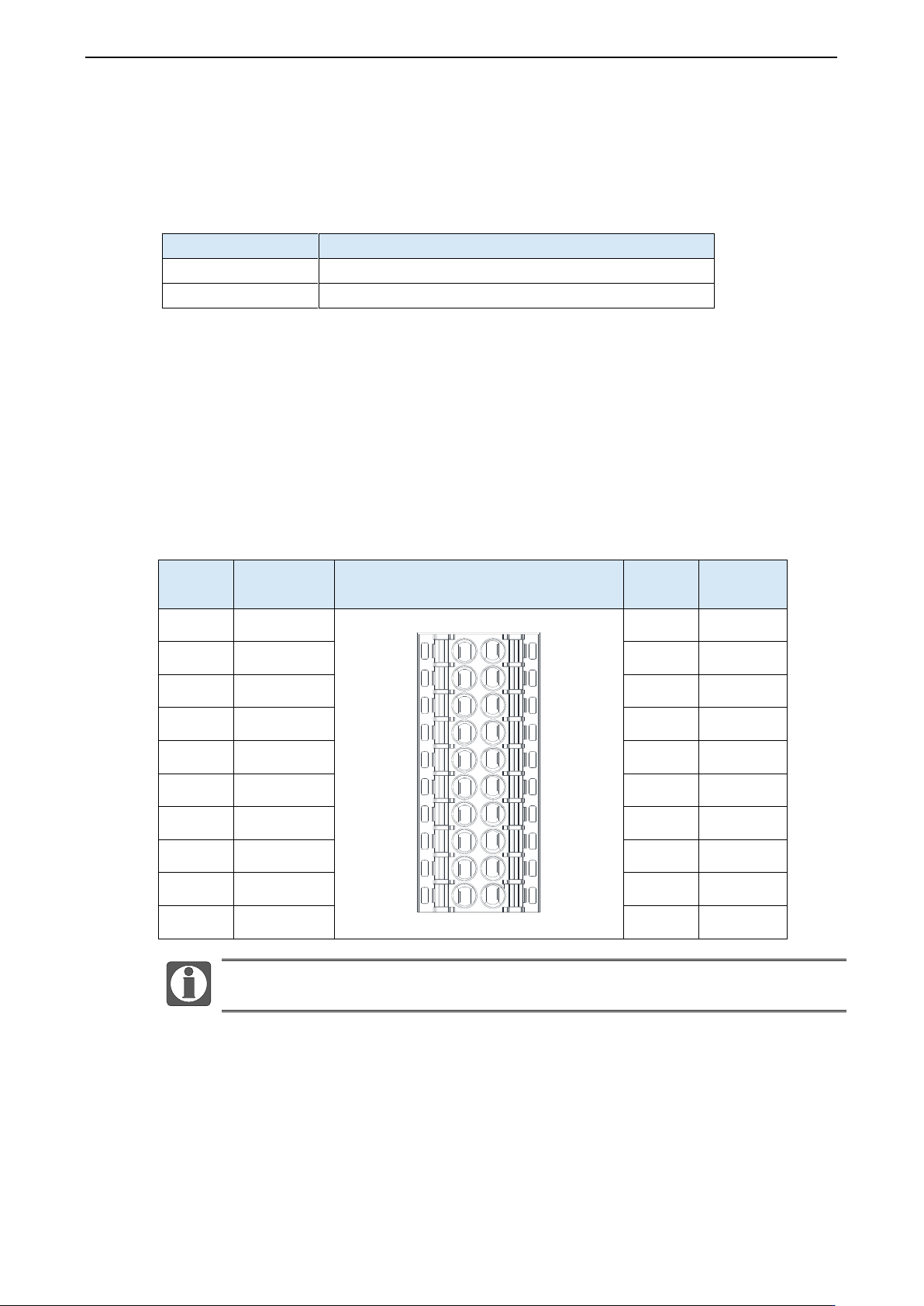

3.6 LUC3-nX
3.6.1 模块功能介绍
型号
功能说明
LUC3-16X
16 通道数字量 NPN&PNP 双极性输入
LUC3-32X
32 通道数字量 NPN&PNP 双极性输入
3.6.2 端子定义&接线
3.6.2.1 端子定义
⚫ LUC3-16X
含义
输入端子
（左）
端子排布
含义
输入端子
（右）
CH0
X0
CH8
X10
CH1
X1
CH9
X11
CH2
X2
CH10
X12
CH3
X3
CH11
X13
CH4
X4
CH12
X14
CH5
X5
CH13
X15
CH6
X6
CH14
X16
CH7
X7
CH15
X17
SS0
S/S0
SS1
S/S1
SS0
S/S0
SS1
S/S1
⚫ 每列的 S/S0、S/S1 两个端子各自内部短接，因此每一列输入点只能统一设置为
NPN 或 PNP 一种输入类型。
